O que é um Relatório de Desvio?

Um Relatório de Desvio é uma maneira conveniente de identificar rapidamente como seus pontos marcados se alinham com o projeto. Relatórios de desvio podem ser usados de várias formas, mas um bom exemplo onde eles são comumente úteis é quando os usuários estão verificando as localizações dos parafusos de ancoragem para aço: as localizações embutidas dos parafusos estão no local correto? Antes da instalação do aço, um relatório pode ser feito indicando quais parafusos estão dentro ou fora da tolerância.

Abaixo estão outras formas comuns em que os relatórios de desvio são úteis:

1. Garantia de Qualidade e Conformidade (obtenção de dados conforme construído)
2. Detecção Precoce de Erros (corrigir problemas antes que se agravem)
3. Documentação Geral (acompanhar o progresso)
4. Integração BIM (integrar informações conforme construído em projetos digitais)

Como se Preparar para um Relatório de Desvio

Para que seja possível obter um relatório de desvio, primeiro você deve ter dados "marcados" dentro do seu arquivo.

Dados marcados são obtidos quando você está no layout de pontos e pressiona o botão "medir" após marcar um ponto. À medida que você "marca" cada ponto, os dados marcados desse ponto são salvos em segundo plano para que você possa exportá-los via relatório de desvio, ou ao exportar informações gerais do ponto.

Consulte este artigo para entender o layout de pontos (marcação de pontos), e este artigo para entender como importar e exportar informações de pontos, em geral.

Abaixo está o botão medir que você deve pressionar durante o layout de pontos para garantir que os dados marcados sejam obtidos:

Como Exportar Relatórios de Desvio:

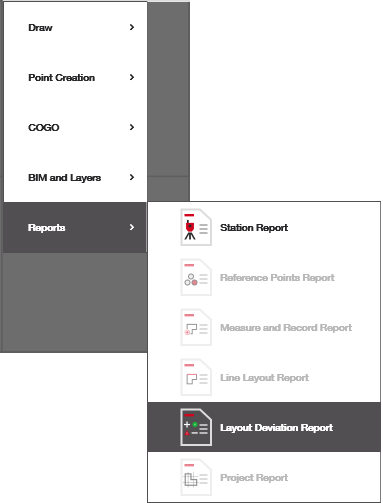

Passo 1: Navegue até a Aba Relatórios

Encontre a exportação do Relatório de Desvio disponível na seção de relatórios:

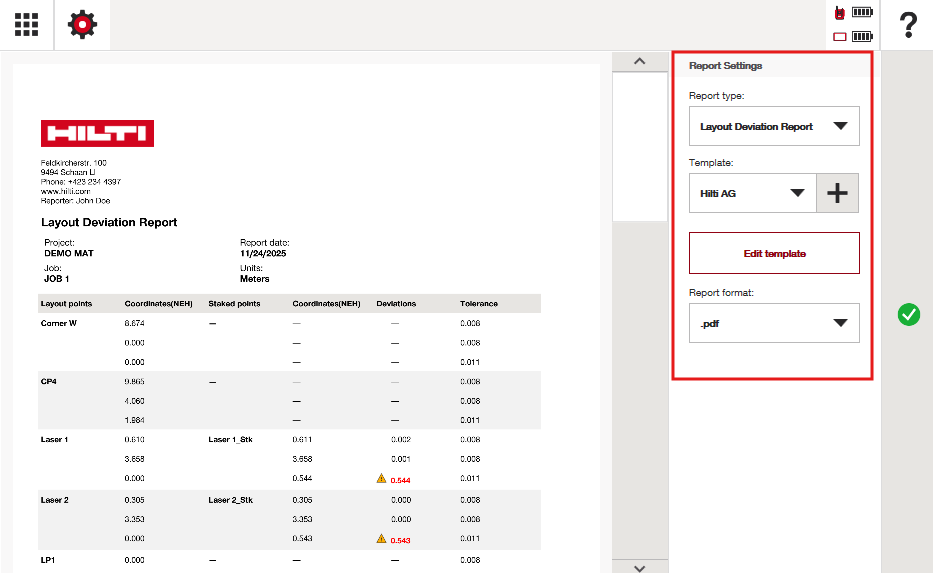

Passo 2: Atribua seu Modelo Preferido

Você tem a capacidade de editar o modelo e o tipo de exportação do seu relatório de desvio

Passo 3: Edite seu Modelo (se necessário)

Você pode pressionar o botão "editar modelo" para modificar as informações encontradas no cabeçalho e rodapé do seu relatório de desvio:

Passo 4: Exporte o Relatório de Desvio

Basta pressionar as marcas de seleção verdes até que você possa salvar o relatório de desvio em um local de sua escolha no tablet.

Como Entender os Dados em um Relatório de Desvio

Os dados são organizados para visualizar rapidamente os erros:

• Pontos que foram marcados são identificados com o sufixo "_Stk"
• As coordenadas do ponto do layout e do ponto marcado são fáceis de encontrar e comparar
• Texto vermelho com triângulos amarelos aparece para qualquer ponto que foi marcado fora da sua tolerância projetada
  • Por favor, veja este artigo para entender o que é tolerância e como defini-la.
• Ao exportar isso como um arquivo excel, você pode ajustar e formatar os dados como desejar.

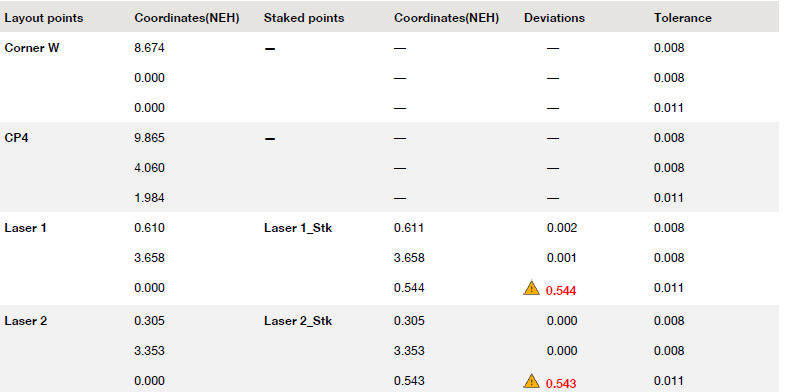

No exemplo da captura de tela abaixo, a tolerância era de 8mm no layout, e 11mm na altura. O software identificou os erros onde meus pontos foram marcados fora da tolerância em comparação ao projeto:
