Aplicativo de Ponto de Offset - Como Usar

O Aplicativo de Ponto de Offset permite criar pontos baseados em qualquer linha ou arco. Uma vez que o aplicativo esteja aberto, basta tocar na linha ou arco do qual você deseja criar pontos de offset e indicar a distância do offset. Por fim, indique a distância para os segmentos entre cada ponto de offset que você criar.

Como Criar um Ponto de Offset

1. Abra Seu Projeto: Comece abrindo qualquer projeto no seu tablet.
2. Abra o Aplicativo: Seja pela tela inicial ou pelo menu lateral na visualização CAD.

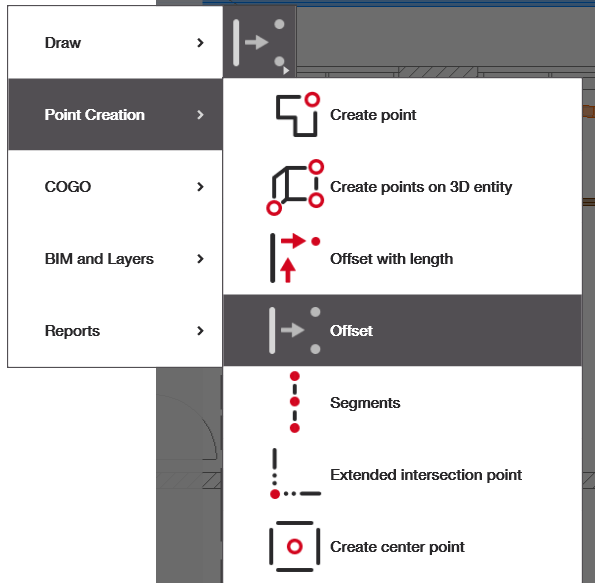

   • Se você não tiver o aplicativo 'Offset' na tela inicial, pode selecionar "adicionar atalho" e adicionar o aplicativo mostrado abaixo, ou navegar até ele pelo menu de navegação.
3. Selecione as Linhas ou Arcos e Crie o Ponto: Selecione sua linha de referência e crie seus pontos.

Criação de Pontos

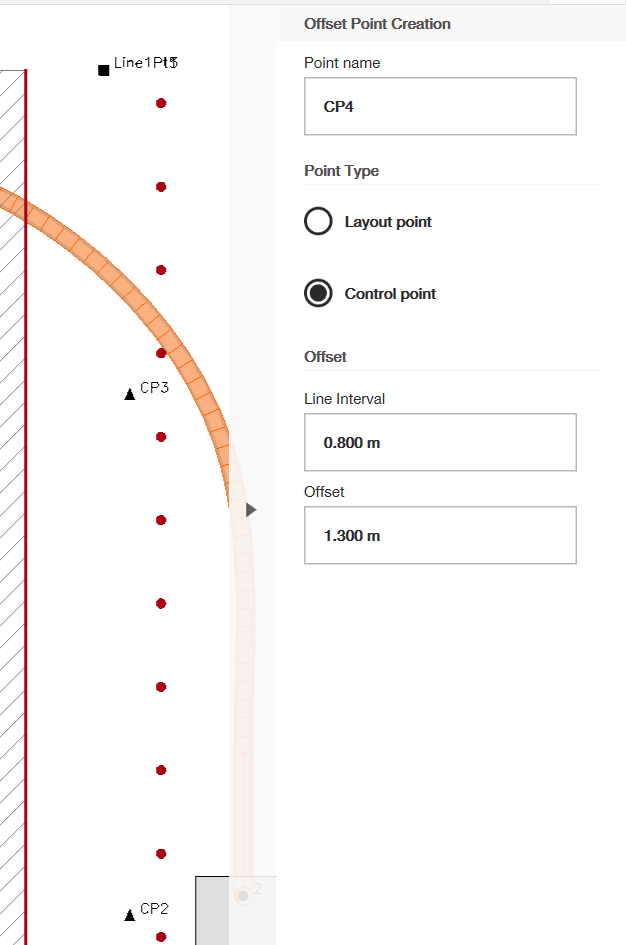

Selecione a linha que você deseja como sua linha de referência. Uma vez selecionada, ela deve ficar vermelha e pontos vermelhos devem aparecer à direita da linha escolhida. Agora você pode alterar o nome e o tipo do ponto (veja este artigo para entender como trabalhar com pontos, em geral). Depois, observe o menu no lado direito e edite a caixa de texto sob o nome do ponto e selecione o tipo de ponto que deseja (ponto de layout ou ponto de controle). Em seguida, você pode editar o intervalo da linha para alterar a distância entre seus pontos.

Por fim, edite o valor do offset para mudar a distância dos pontos em relação à sua linha de referência. Você pode clicar duas vezes na linha para alterar o offset dos pontos da esquerda para a direita. Certifique-se de clicar na marca de seleção verde quando terminar para adicionar os pontos ao seu desenho.

Nota - você também pode adicionar valores negativos aos seus intervalos e offsets.
