Aplicação Offset com Comprimento - Como Fazer

A Aplicação Offset com Comprimento permite que você crie um ponto usando qualquer linha ou arco e qualquer ponto desta linha como ponto de referência. É um método útil para criação de pontos para editar a distância do ponto em relação à linha escolhida, a localização a ser tomada como referência da linha escolhida e a distância.

Como Criar Ponto via Offset com Comprimento

1. Abra Seu Projeto: Comece abrindo qualquer projeto em seu tablet.
2. Abra a Aplicação: Seja pela tela inicial ou pelo menu lateral na visualização CAD.

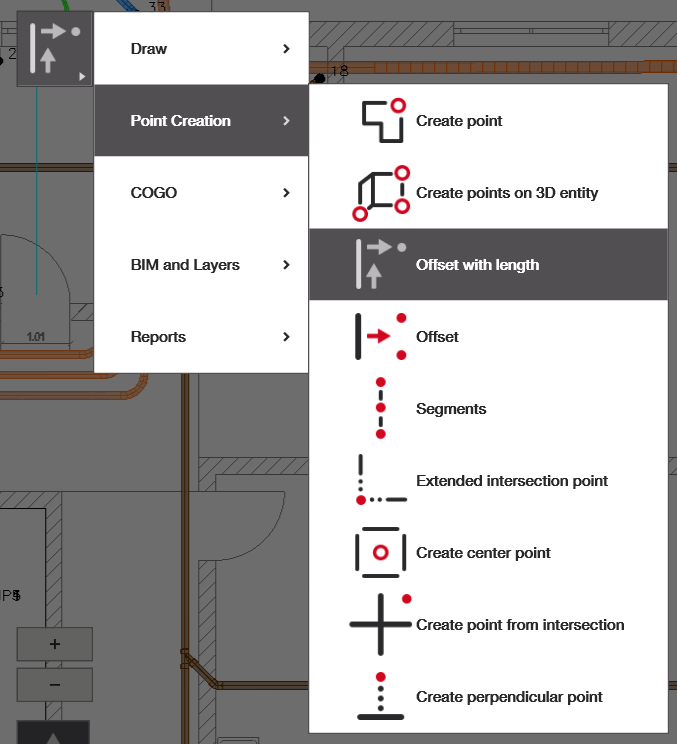

   • Se você não tiver a 'Aplicação Offset com Comprimento' na tela inicial, pode selecionar adicionar atalho e adicionar a aplicação mostrada abaixo, ou navegar até ela pelo menu de navegação.
3. Selecione as Linhas e Crie o Ponto: Selecione sua linha de referência e crie seus pontos.

Criação de Ponto

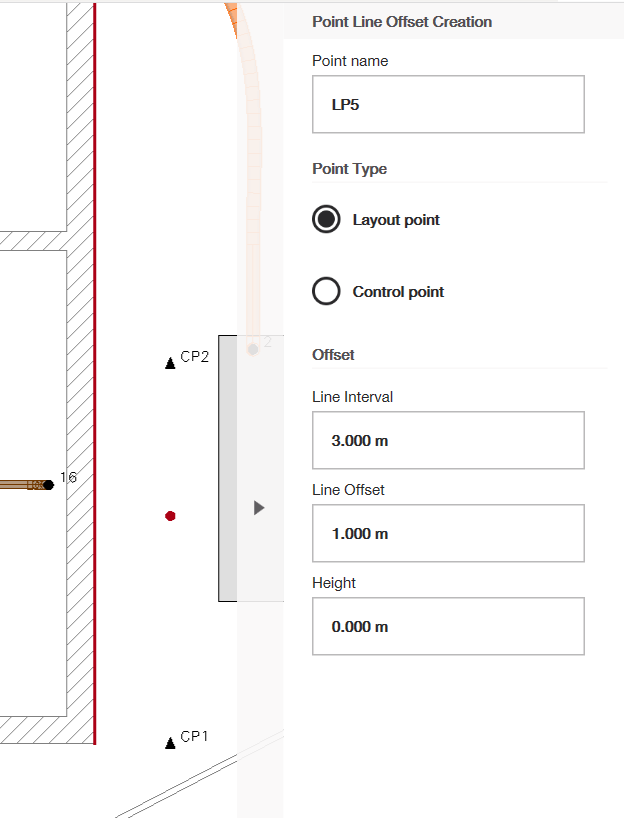

Selecione a linha que deseja como sua linha de referência. Uma vez selecionada, ela deve ficar vermelha e um ponto vermelho deve aparecer na parte inferior da sua linha. No lado direito da sua tela, você pode ver o menu de criação de offset do ponto na linha onde pode alterar o nome do ponto, editar o tipo do ponto: ponto de layout ou ponto de controle (veja este artigo para entender como trabalhar com diferentes configurações de ponto).

Em seguida, você pode alterar a localização dos pontos em referência à linha editando o seguinte:

• Intervalo da Linha: quão longe do ponto inicial da linha você gostaria que o ponto fosse deslocado?
• Offset da Linha: quão longe da própria linha você gostaria que o ponto fosse deslocado (para a esquerda ou direita da linha)?
• Altura: se desejar aplicar um deslocamento de altura também, você pode fazer isso aqui.

Nota - esses valores podem ser deixados como "0" e também podem ser negativos, conforme suas necessidades.

Você pode clicar duas vezes na linha para inverter automaticamente todos os valores indicados em seus offsets. Certifique-se de clicar na marca de seleção verde quando terminar para adicionar os pontos ao seu desenho.
