Aplicação de Ponto de Interseção Estendido - Como Fazer

A Aplicação de Ponto de Interseção Estendido permite criar pontos com base nas interseções esperadas de duas linhas, mesmo que elas não estejam conectadas. É um método útil de criação de pontos que permite criar um ponto na interseção (ou interseção esperada/estendida) de duas linhas.

Como Criar Ponto via Interseção Estendida

1. Abra Seu Projeto: Comece abrindo qualquer projeto no seu tablet.

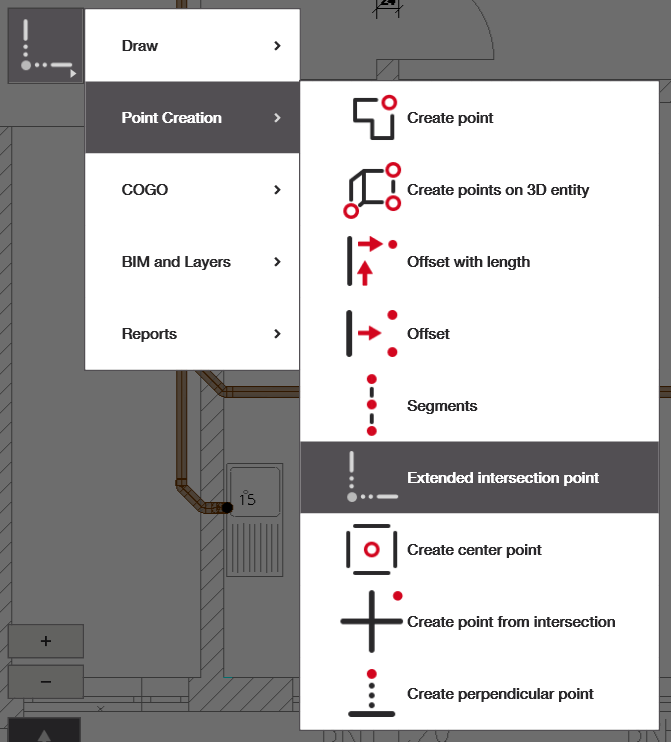

2. Abra a Aplicação: Seja a partir da tela inicial ou do menu lateral na visualização CAD.
   • Se você não tiver a 'Aplicação de Ponto de Interseção Estendido' na tela inicial, pode selecionar adicionar atalho e adicionar a aplicação mostrada abaixo, ou navegar até ela pelo menu de navegação.
3. Selecione as Linhas e Crie o Ponto: Selecione suas duas linhas de referência e crie o ponto

Criação de Ponto

Selecione as duas linhas de referência que deseja usar para a criação do ponto de interseção. Se estendidas, essas linhas devem se intersectar; se não o fizerem, aparecerá uma mensagem informando: "Linhas Inválidas". Depois de selecionar duas linhas admissíveis, elas devem ficar vermelhas e um ponto vermelho deve aparecer na interseção ou interseção estendida delas.

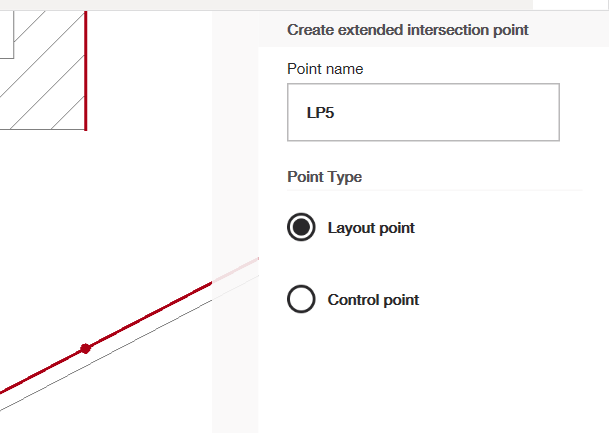

No menu do lado direito, você pode alterar o nome e o tipo do ponto: layout ou ponto de controle (veja este artigo para aprender e editar sua lista de pontos no HCL). Você pode clicar novamente nas linhas vermelhas para desmarcá-las. Certifique-se de clicar na marca de seleção verde quando terminar para adicionar os pontos ao seu desenho.
