Aplicativo de Segmentos - Como Usar

O Aplicativo de Segmentos permite criar pontos em qualquer linha ou arco em comprimentos de segmento especificados. É um método útil de criação de pontos que permite segmentar uma linha e criar um determinado número de pontos igualmente espaçados ao longo dessa mesma linha.

Nota - isso não funcionará em um círculo sem pontos finais claros, apenas em linhas ou arcos. Seu objeto deve ter um ponto inicial e final claros para que este aplicativo de segmentos funcione.

Demonstração do Aplicativo de Segmentos

Como Criar Pontos com Segmentos

1. Abra Seu Projeto: Comece abrindo qualquer projeto em seu tablet.
2. Abra o Aplicativo: Seja pela tela inicial ou pelo menu lateral na visualização CAD.

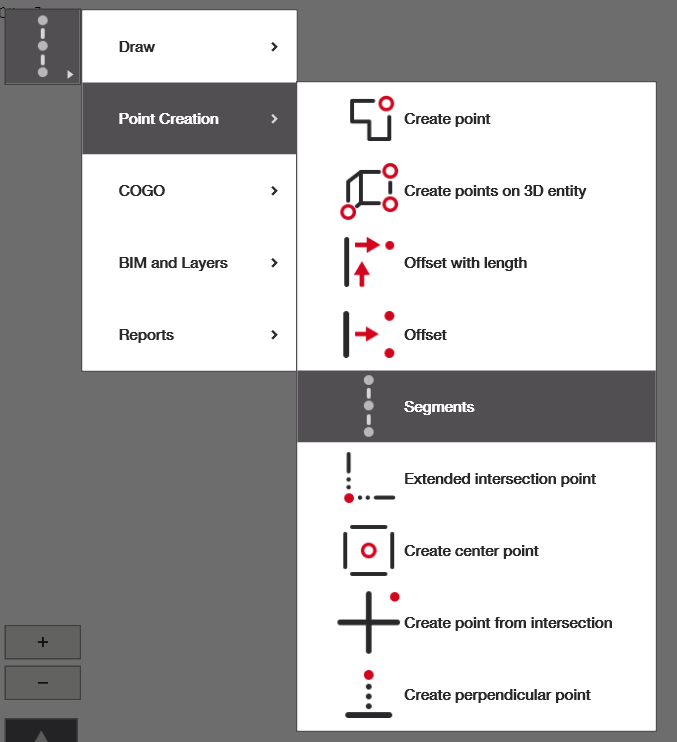

   • Se você não tiver o 'Aplicativo de Segmentos' na tela inicial, pode selecionar adicionar atalho e adicionar o aplicativo mostrado abaixo, ou navegar até ele pelo menu de navegação.
3. Selecione as Linhas e Crie o Ponto: Selecione sua linha de referência e crie seus pontos.

Criação de Pontos

Selecione a linha que você deseja como sua linha de referência. Uma vez selecionada, ela deve ficar vermelha e pontos vermelhos devem aparecer ao longo do seu comprimento. No menu do lado direito, você pode alterar o nome e o tipo do ponto: ponto de layout ou ponto de controle (veja este artigo para aprender sobre tipos de pontos e outras informações sobre pontos).

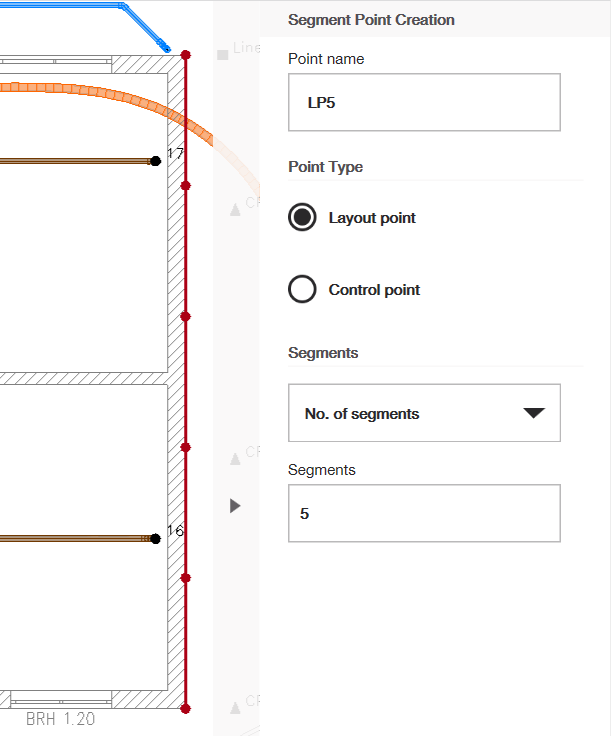

Em seguida, você pode selecionar o número de segmentos que deseja ao longo da linha e pontos aparecerão criando segmentos iguais.

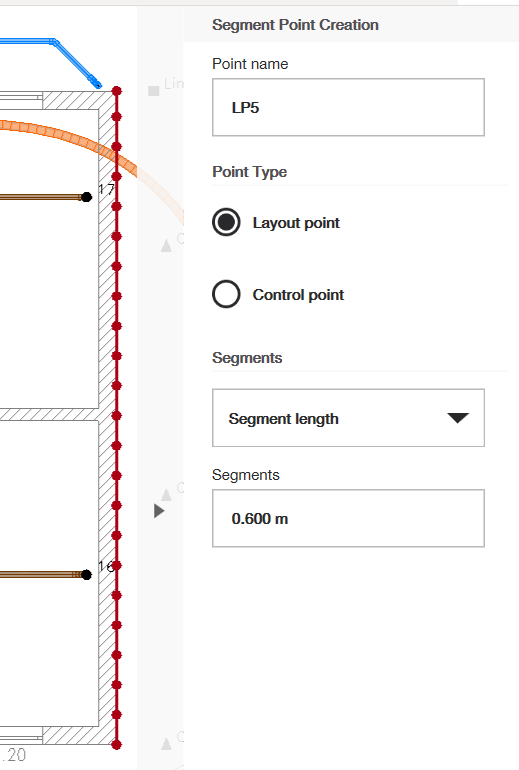

Alternativamente, você também pode selecionar o comprimento do segmento e pontos aparecerão de acordo com o comprimento selecionado. Certifique-se de clicar na marca de seleção verde quando terminar para adicionar os pontos ao seu desenho.
