Orientações para a Mensagem de Erro "Ferramenta Instável"

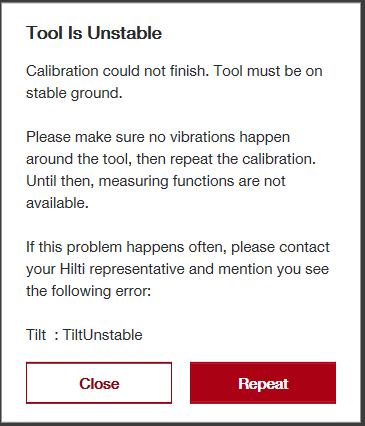

Este artigo discutirá o que pode causar o erro "Ferramenta Instável" (veja a imagem abaixo) e como resolvê-lo potencialmente. Esse erro também pode aparecer como "Vibração Detectada."

A mensagem Ferramenta Instável pode ser exibida durante a calibração de inclinação e de campo. Embora a lógica interna de detecção seja diferente, ambos os casos indicam que o instrumento não conseguiu concluir a calibração devido à instabilidade física ou movimento durante o processo de calibração. Como a ação corretiva é a mesma (estabilizar o equipamento e repetir a calibração), a mensagem de resolução é idêntica.

Códigos de suberro associados a isso podem indicar "Inclinação: Inclinação Instável," "Inclinação 408: Instrumento Instável," ou "Campo: Instrumento Instável."

Por que este Erro te Protege

A gravidade é a única referência absoluta que o instrumento possui para orientação (o que é para cima, para baixo e horizontal). Sem a gravidade, a ferramenta não pode definir fisicamente o que significa “horizontal” ou “vertical”. Se o compensador de inclinação não fosse protegido por esse erro, o instrumento poderia travar em uma referência de gravidade móvel ou instável. Isso corromperia a definição de horizontal e vertical ao longo do tempo, tornando as medições de altura e verticalidade pouco confiáveis e degradando silenciosamente a integridade geral da medição.

Melhor Método para Resolver: Estabilize a Ferramenta

Como indica a mensagem da HCL, algo externo está fazendo com que os sensores de calibração de inclinação falhem. Os sensores tentam estabelecer um plano de referência estável para a ferramenta, mas não conseguem devido a muita inconsistência durante o processo de calibração (veja este artigo sobre estratégias básicas de estabilização da ferramenta). Simplificando, a ferramenta precisa ser estabilizada, e as seções abaixo podem ajudá-lo a conseguir isso.

Durante uma calibração de inclinação, a ferramenta não verifica “estou perfeitamente nivelada,” mas sim, “minhas leituras de inclinação estão calmas, repetíveis e estáveis?” Leituras estáveis são boas. Elas significam que mesmo que a ferramenta esteja ligeiramente inclinada, ela pode compensar com precisão porque sabe exatamente qual é essa inclinação. Qualquer coisa que cause oscilações, deriva ou recusa em estabilizar as leituras fará a calibração falhar — mesmo que o equipamento pareça visualmente estável.

O sensor de inclinação mede a gravidade continuamente, centenas ou milhares de vezes por segundo. Durante a calibração, o instrumento espera que essas leituras comecem um pouco ruidosas, depois se estabilizem e finalmente permaneçam agrupadas firmemente em torno de um único valor de inclinação. Quando isso não acontece, os sensores da ferramenta nunca ficam realmente “quietos.”

Muitas Superfícies (e Equipamentos) Podem Produzir Micro‑Vibrações

Micro‑vibrações são frequentemente imperceptíveis para os humanos, mas são facilmente detectadas pelo sensor de inclinação. Muitos ambientes comuns de construção injetam continuamente pequenas quantidades de movimento na ferramenta sem que você perceba. Exemplos incluem:

Estruturas de madeira antes da concretagem: passos causam flexão do piso e leve movimento da ferramenta.
Lajes de concreto suspensas em edifícios altos: passos, vento e flexão natural do piso causam micro‑vibrações persistentes.
Lajes de aço, mezaninos, passarelas e andaimes: o aço é elástico por design, e juntas parafusadas podem agir como molas. Estruturas de aço frequentemente “ressoam,” indicando vibração armazenada.
Pisos elevados ou ocos: podem vibrar como um tambor, mesmo com amplitude muito baixa.
Varandas longas ou lajes de pontes: essas estruturas são projetadas para flexionar sob carga e podem permanecer em movimento suave.
Qualquer superfície com perfuração contínua ou vibração intensa próxima

Além da vibração da superfície, o tripé e a própria ferramenta são afetados por elementos naturais, como o vento. Alguns tripés também transmitem vibração do piso com mais eficiência do que o esperado. Usar um tripé robusto e com amortecimento de vibração é sempre recomendado, e deve-se evitar estender completamente as pernas do tripé sempre que possível, pois pernas mais longas aumentam a suscetibilidade à instabilidade.

Existe uma Superfície Ideal para Estações Totais?

Em muitos casos, solo firme é uma excelente superfície para estações totais. Embora nem sempre seja uma opção, existem razões físicas sólidas pelas quais ele frequentemente apresenta desempenho melhor que o concreto.

Solo, cascalho, terra compactada:

Absorvem energia
Dissipam vibração
Possuem alto amortecimento

Lajes de concreto:

Refletem energia
Armazenam vibração
Ressoam

É por isso que uma ferramenta ao ar livre pode calibrar instantaneamente, enquanto a mesma ferramenta dentro de um prédio ou em uma laje elevada no mesmo local pode falhar na calibração repetidamente.

Quais Outras Medidas Práticas Podem Ajudar com a Instabilidade da Ferramenta?

Mova a ferramenta 2-3 metros

Ressonância é espacial, e zonas silenciosas (nós) existem. Uma pequena realocação pode colocar a ferramenta em uma área mais calma, semelhante a procurar um sinal celular mais forte.

Permita que a ferramenta se aclimate às mudanças de temperatura

Especialmente em condições frias, dê tempo para a ferramenta transitar da temperatura de armazenamento para a temperatura ambiente de trabalho. Sensores de inclinação são sensíveis à temperatura, e calibrações iniciais podem falhar devido ao assentamento térmico ou viés temporário do sensor — mesmo que a ferramenta esteja completamente parada.

Re-nivele manualmente a ferramenta com mais precisão

Isso pode parecer contraintuitivo em uma ferramenta que possui sensor de inclinação, mas é importante. Se a ferramenta estiver tecnicamente dentro da faixa de inclinação permitida, mas muito próxima do limite, o sensor de inclinação pode ter dificuldade em encontrar uma solução consistentemente estável. Re-nivelar a configuração pode ajudar a colocar a ferramenta confortavelmente dentro da faixa.

Evite colocar o tripé sobre estruturas de aço ou suspensas sempre que possível

Se você estiver trabalhando próximo a muitas estruturas de aço ou suspensas, encontre uma maneira de montar a ferramenta em algo estável, em vez de depender apenas do tripé.

Considere esperar até que as condições se acalmem

Se houver muito movimento de pessoas, vento ou outro "ruído" perto da unidade principal, espere até que as condições fiquem mais calmas para executar a calibração novamente. Pode ter sido apenas um momento ruim para realizar a calibração quando ela falhou.

Não assuma imediatamente que sua configuração está incorreta

Se você chegou até aqui, provavelmente sabe como configurar uma estação total. É provável que você tenha feito tudo ao seu alcance. O que está te atrapalhando agora é simplesmente a física sob seus pés, que pode estar fora do seu controle.

Afaste-se e permaneça parado enquanto a calibração é realizada

Isso pode parecer óbvio demais, mas quando uma ferramenta está calibrando, é tentador observar cada movimento dela bem de perto. Pode ser seu movimento tão próximo da ferramenta que está causando o leve ruído no sensor de inclinação. Dê espaço à ferramenta se puder.
