Não Foi Possível Calibrar a Ferramenta

Este artigo explica o que causa a mensagem “Não Foi Possível Calibrar a Ferramenta” e fornece passos práticos que você pode seguir para resolvê-la, independentemente de ter sido acionada durante a calibração de inclinação ou calibração de campo.

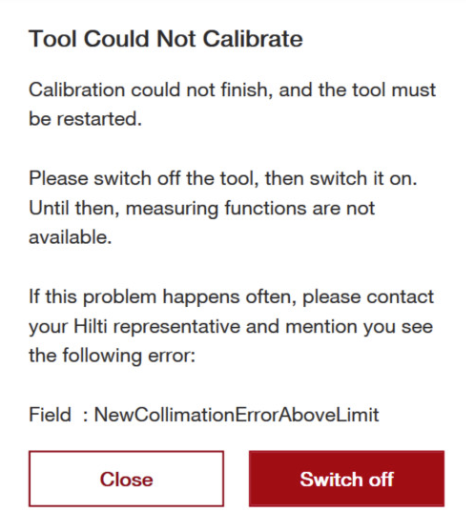

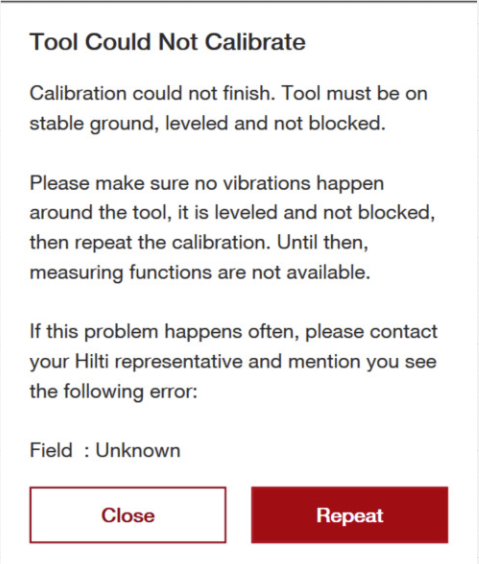

Códigos de suberro associados a este erro: "Inclinação: Desconhecido," "Inclinação 5: Tempo esgotado," "Inclinação 1: Exceção geral," "Inclinação 11: Estado incorreto," "Campo 11: Estado incorreto," "Campo 1: Exceção geral," "Campo: Novo Deslocamento da Mira Acima do Limite," "Campo: Novo Erro do Eixo Trunnion Acima do Limite," "Campo: Novo Erro de Colimação Acima do Limite," "Campo: Desconhecido," "Campo 5: Tempo esgotado."

O Que a Mensagem "Não Foi Possível Calibrar a Ferramenta" Significa

A mensagem “Não Foi Possível Calibrar a Ferramenta” é uma mensagem final de fallback exibida quando o instrumento não consegue concluir com sucesso um ciclo de calibração.

Diferentemente de mensagens mais específicas (como Ferramenta Está Instável ou Ferramenta Está Muito Inclinada para Nivelar), esta mensagem significa:

O processo de calibração não conseguiu alcançar um resultado válido ou confiável, independentemente do motivo específico.

Neste ponto, o instrumento intencionalmente interrompe a calibração para evitar geometria imprecisa, e pode ser necessário reiniciá-lo antes de tentar novamente.

Por Que Múltiplos Problemas Podem Levar a Esta Mensagem

Esta mensagem pode ser alcançada por muitos caminhos internos diferentes, incluindo:

• Tempo esgotado na calibração
• Resultados de calibração fora dos limites aceitáveis
• Estados internos temporariamente errados ou indefinidos
• Condições desconhecidas ou inesperadas
• Escalonamentos de calibração de inclinação ou de campo que não puderam ser resolvidos automaticamente

Embora a causa interna possa variar, o requisito fundamental é sempre o mesmo:

O instrumento deve estar fisicamente estável, corretamente nivelado, sem obstruções e em um ambiente óptico limpo antes que a calibração possa ser bem-sucedida.

Quando essa base não pode ser estabelecida a tempo, a calibração para e esta mensagem aparece.

Por Que a Ferramenta Para em Vez de “Forçar a Barra”

A calibração é onde o instrumento verifica e atualiza sua geometria interna:

• Alinhamento dos eixos (o eixo vertical, o eixo horizontal/trunnion e o eixo óptico devem estar alinhados: rotação esquerda/direita, rotação para cima/baixo e a linha ao longo da qual o telescópio realmente observa)
• Centralização óptica (se a mira, a imagem da câmera, a óptica do rastreador de prisma e o feixe EDM (laser) estão todos alinhados à mesma linha central óptica verdadeira do telescópio)
• Relações dos encoders (como os encoders de ângulo horizontal e vertical se relacionam com o telescópio e os eixos para garantir rotações precisas e repetíveis)
• Limites de compensação (o limite no qual o sistema não tentará mais compensar, pois não será confiável fazê-lo)

Quando os eixos estão alinhados corretamente, a rotação do telescópio ocorre ao redor do verdadeiro centro de movimento, as leituras horizontais são as mesmas independentemente da direção da mira, as leituras verticais concordam quando o telescópio é invertido "de cabeça para baixo", e a geometria se comporta de forma simétrica.

Quando as ópticas estão centralizadas, o local que você mira através do telescópio e da câmera será o mesmo que seu local medido (onde o EDM está atingindo). Além disso, sua óptica do rastreador de prisma, quando centralizada em um prisma, também será o local que o EDM está atingindo ao medi-lo.

Se fosse permitido que a calibração fosse concluída mesmo sob condições ruins:

• A geometria vertical poderia estar incorreta
• Erros de altura poderiam aumentar com a distância
• As medições poderiam perder repetibilidade (um ponto medido duas vezes apareceria em locais diferentes)
• Perda de precisão poderia ocorrer sem aviso

Em vez de arriscar imprecisões silenciosas, a ferramenta para cedo e de forma clara.

Melhor Método para Resolver: Reiniciar e Restabelecer Boas Condições

Passo 1: Reinicie a ferramenta

Se a mensagem instruir você a reiniciar:

• Desligue a ferramenta
• Espere alguns segundos
• Ligue-a novamente

Isso limpa estados temporários e prepara o sistema para uma tentativa limpa de calibração.

Passo 2: Confirme que a ferramenta está mecanicamente nivelada

Antes de tentar qualquer calibração novamente:

• Ajuste as pernas do tripé para que a cabeça esteja próxima do nível. Use um tribraço ajustável manualmente, se necessário, como o POAW 71.
• Use os parafusos de nivelamento com cuidado — o objetivo é estar confortavelmente dentro da faixa, não apenas “quase centralizado”

A compensação de inclinação não substitui o nivelamento mecânico correto.

Passo 3: Garanta uma configuração estável

Certifique-se de que:

• A ferramenta esteja em solo firme
• Não haja vibração causada por passos, vento, máquinas ou superfícies flexíveis
• Você esteja afastado enquanto a calibração ocorre

Até mesmo movimentos sutis podem causar a calibração a travar ou expirar o tempo.

Passo 4: Verifique se nada está bloqueado

Assegure-se de que:

• Nenhum objeto esteja obstruindo o telescópio (como névoa dentro da lente ou sujeira)
• Espelhos e lentes estejam limpos
• Não haja capas, acessórios ou detritos interferindo no movimento ou nas ópticas

Passo 5: Controle as condições de luz (especialmente para calibração de campo)

Se estiver trabalhando em ambientes internos ou externos sob condições de luz intensa:

• Evite superfícies reflexivas abaixo da ferramenta
• Bloqueie a luz solar forte ou iluminação para cima
• Desligue as luzes de trabalho que iluminam para cima
• Faça sombra ou escureça a área sob o instrumento, se necessário

As ópticas de calibração são mais sensíveis à luz dispersa do que durante medições normais.

Passo 6: Execute a calibração novamente

Uma vez que as condições estejam corrigidas:

• Repita a calibração
• Na maioria dos casos, a calibração será concluída normalmente assim que as condições básicas forem restabelecidas

O Que Esta Mensagem Não Significa

A mensagem “Não Foi Possível Calibrar a Ferramenta” não indica automaticamente:

• Falha de hardware
• Dano permanente
• Que o instrumento precisa de manutenção

Na maioria dos casos, ela reflete condições situacionais que impedem a conclusão segura da calibração.

Quando Escalonar

Se esta mensagem:

• Aparecer repetidamente em condições bem controladas
• Persistir após reinício, nivelamento cuidadoso, estabilização e ópticas limpas
• Ocorrer em solo plano, estável e com boa iluminação

Então, entrar em contato com o suporte ou serviço é apropriado.

Lembrete Final

Esta mensagem existe para proteger a integridade da medição.

Ao reiniciar a ferramenta e restabelecer boas condições físicas, geométricas e ópticas, você fornece ao instrumento o que ele precisa para concluir a calibração corretamente e manter suas medições confiáveis.
