O aplicativo Slope é usado para medir e avaliar a geometria de uma inclinação entre dois pontos. Ele fornece informações detalhadas, como alturas inicial e final, distância horizontal e inclinação da inclinação expressa em porcentagem e graus.
Para usar o aplicativo Slope, a ferramenta deve estar estacionada. Para mais informações sobre o estacionamento, consulte este artigo.
Um vídeo útil do aplicativo pode ser encontrado abaixo:
Como Usar o Aplicativo Slope
- Abra Seu Projeto: Comece abrindo qualquer projeto no tablet.
-
Abra o Aplicativo: Abra o aplicativo Slope na tela inicial ou no menu lateral na visualização CAD.
- Se o aplicativo não estiver disponível na tela inicial, selecione Adicionar Atalho e adicione o aplicativo Slope.
-
Escolha a Função
- No lado direito da tela, selecione uma das funções disponíveis:
- Capturar
- Marcar
- Cada função serve a um propósito diferente dentro do fluxo de trabalho do Slope.
- No lado direito da tela, selecione uma das funções disponíveis:
Ícone de atalho do aplicativo Slope:

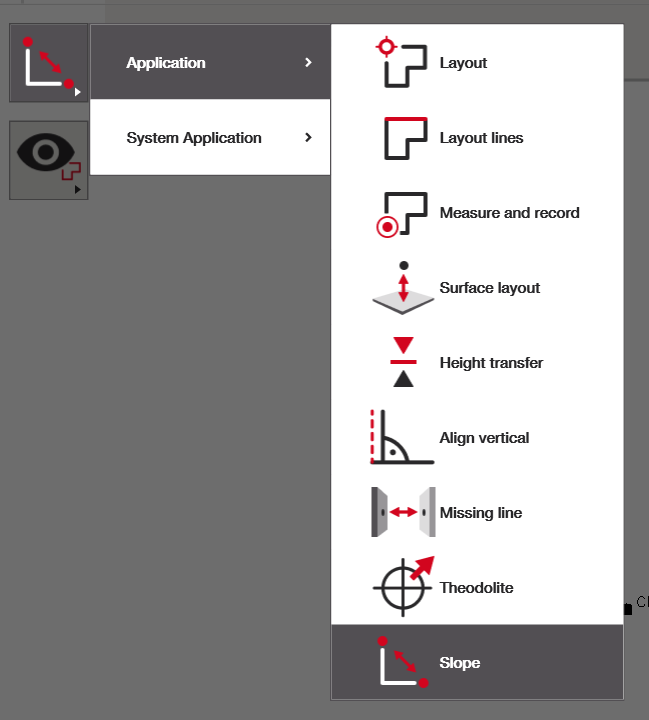

Selecionando o aplicativo Slope no menu lateral da visualização CAD:

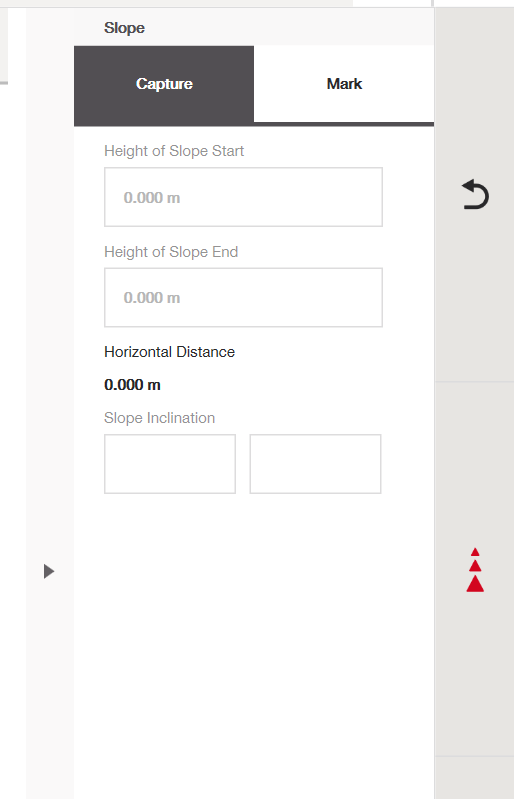

Visualização CAD antes de medir pontos e criar a inclinação: Observe que você define os pontos inicial e final da inclinação; a inclinação resultante pode ser positiva ou negativa.
Como Usar a Função Capturar
A função Capturar é usada para medir dois pontos e calcular as informações da inclinação entre eles.
-
Meça o Ponto Inicial: Mova a câmera para o primeiro ponto da inclinação (por exemplo, a base da inclinação).
- Selecione o ícone com três triângulos para medir e capturar as coordenadas do primeiro ponto.
-
Meça o Ponto Final: Mova a câmera para o segundo ponto da inclinação (por exemplo, o topo da inclinação).
- Selecione novamente o ícone com três triângulos para medir e capturar as coordenadas do segundo ponto.
-
Revise as Informações da Inclinação: Após medir ambos os pontos, as informações da inclinação são exibidas no lado direito da tela, incluindo:
- Altura do ponto inicial
- Altura do ponto final
- Distância horizontal entre os pontos
- Inclinação da inclinação em porcentagem (%)
- Inclinação da inclinação em graus (°)
- Essas informações descrevem a geometria da inclinação medida.

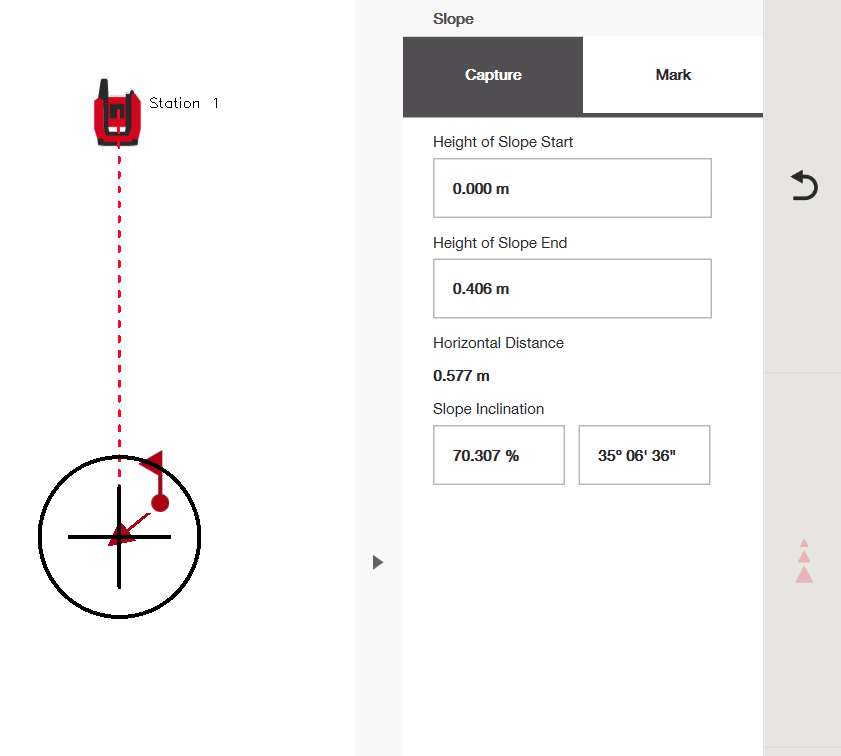

Visualização CAD após ambos os pontos terem sido medidos e a inclinação criada:
Como Usar a Função Marcar
A função Marcar é usada após a inclinação ter sido capturada. Ela permite rastrear pontos relativos à inclinação medida diretamente no local.
- Selecione o Prisma: Selecione o prisma que será usado para rastrear pontos de layout e trave a câmera no prisma.

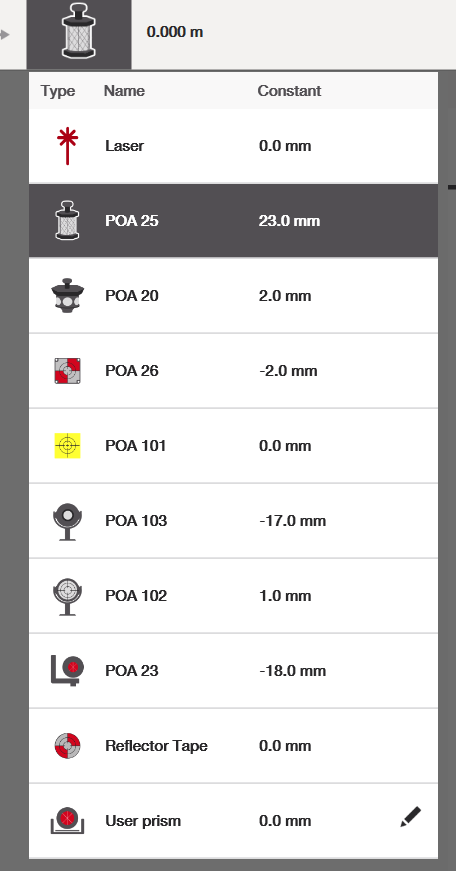

- Insira o Deslocamento de Altura do Prisma: Insira o deslocamento de altura do prisma até a base da ponta de medição. Isso garante cálculos de altura precisos.
-
Rastreie a Inclinação: Mova o prisma ao longo da inclinação.
- O aplicativo exibe a diferença de altura entre a posição atual do prisma e a inclinação medida
- A informação indica o quanto o ponto atual está acima ou abaixo da inclinação
- Isso permite verificação contínua enquanto se trabalha ao longo da inclinação.

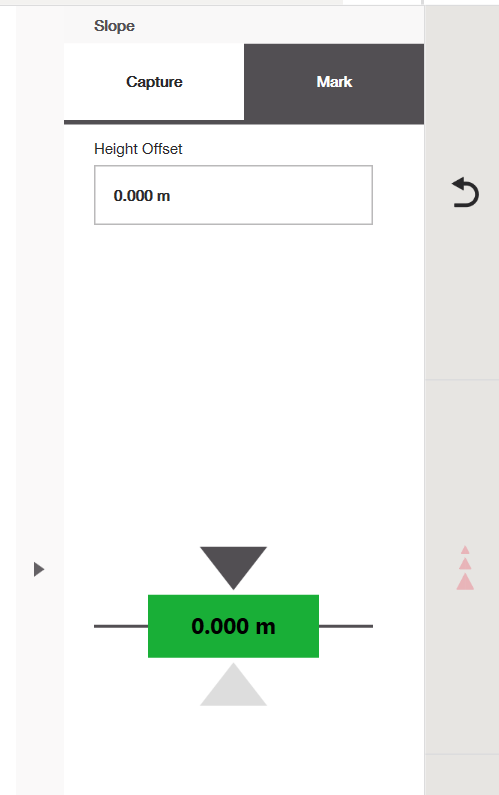

Diferença de altura exibida usando a função Marcar:
Exemplos de Uso do Aplicativo Slope
O aplicativo Slope é comumente usado para tarefas de layout, verificação e controle de qualidade envolvendo superfícies inclinadas.
Exemplo 1: Medindo a Inclinação de Escadas (Capturar)
A função Capturar pode ser usada para medir a inclinação de uma escada.
- Meça o degrau inferior como ponto inicial
- Meça o degrau superior como ponto final
- Revise a porcentagem e o ângulo da inclinação para verificar conformidade com o projeto
Exemplo 2: Medindo a Inclinação de Rampas (Capturar)
Rampas podem ser verificadas para confirmar acessibilidade ou requisitos de projeto.
- Meça a base e o topo da rampa
- Revise a inclinação em porcentagem e graus
- Compare os valores com as especificações do projeto
Exemplo 3: Rastreamento da Altura da Inclinação Durante a Instalação (Marcar)
A função Marcar pode ser usada durante a instalação de elementos ao longo de uma inclinação.
- Capture a inclinação uma vez
- Mova o prisma ao longo da inclinação
- Verifique o quanto a posição atual se desvia acima ou abaixo da inclinação
Isso é útil para formas, instalação de argamassa ou tarefas de nivelamento.
Exemplo 4: Verificando Inclinações de Drenagem (Marcar)
Inclinações de drenagem ou tubos podem ser verificadas durante a instalação.
- Capture a inclinação pretendida
- Rastreie pontos ao longo da instalação
- Assegure queda consistente ao longo da inclinação
