Alinhar Verticalmente - Como Usar

Como Usar a Aplicação Alinhar Verticalmente

1. Abra Seu Projeto: Comece abrindo qualquer projeto no tablet.
2. Abra a Aplicação: Abra a aplicação Alinhar Verticalmente a partir da tela inicial ou do menu lateral na vista CAD.
   • Se a aplicação não estiver disponível na tela inicial, selecione Adicionar Atalho e adicione a aplicação Alinhar Verticalmente.
3. Selecione o Primeiro Ponto (Ponto Base): Meça o primeiro ponto na superfície vertical usando medição direta (laser) ou um ponto de controle ou layout existente.
   • Selecione o ícone do triângulo triplo para definir este ponto como ponto base.
   • Este ponto base é usado como referência vertical para todas as medições subsequentes.
4. Meça Pontos Adicionais: Mova a câmera para o próximo ponto na mesma superfície vertical para ler as medições e valores de correção.
   • HD (Distância Horizontal): A distância horizontal medida da linha vertical verdadeira do ponto base até o ponto medido atual.
   • SD (Distância de Inclinação): A distância direta inclinada medida do ponto base até o ponto medido atual.
   • dH (Diferença de Altura): A verdadeira diferença vertical de altura entre o ponto base e o ponto medido atual.
5. As seguintes correções são exibidas:
   • Direita / Esquerda:
     • Direita indica que o ponto medido está posicionado à esquerda do ponto base e deve ser corrigido para a direita pelo valor exibido.
     • Esquerda indica que o ponto medido está posicionado à direita do ponto base e deve ser corrigido para a esquerda pelo valor exibido.
   • Frente / Trás:
     • Frente indica que o ponto medido está posicionado mais próximo da estação total e deve ser movido para longe da estação total pelo valor exibido.
     • Trás indica que o ponto medido está posicionado mais afastado da estação total e deve ser movido em direção à estação total pelo valor exibido.
6. Repita este passo para todos os pontos que precisam ser verificados para alinhamento vertical.

Ícone de atalho da aplicação Alinhar Verticalmente:

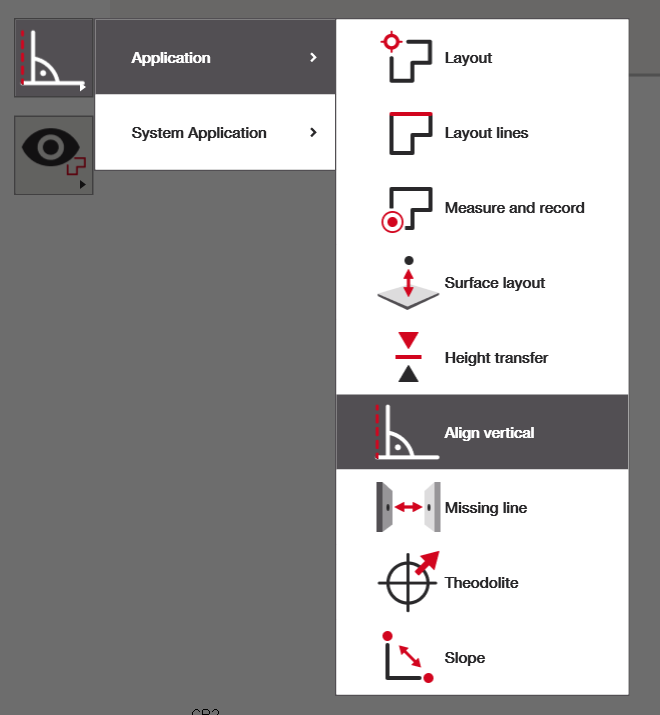

Selecionando a aplicação Alinhar Verticalmente pelo menu lateral da vista CAD:

Vista CAD exibida após selecionar a aplicação Alinhar Verticalmente:

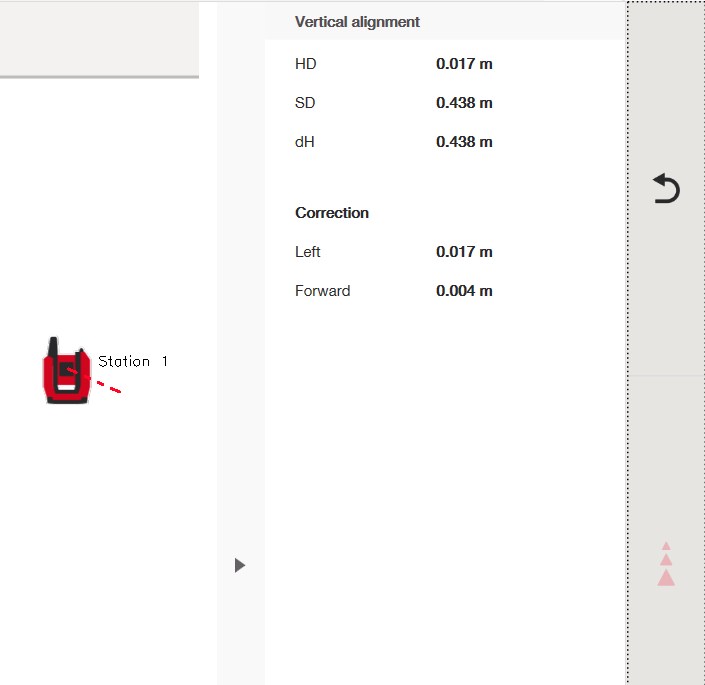

Valores de correção exibidos após medir um segundo ponto:

• Direita / Esquerda:
  • Direita indica que o ponto medido está posicionado à esquerda do ponto base e deve ser corrigido para a direita pelo valor exibido.
  • Esquerda indica que o ponto medido está posicionado à direita do ponto base e deve ser corrigido para a esquerda pelo valor exibido.
• Frente / Trás:
  • Frente indica que o ponto medido está posicionado mais próximo da estação total e deve ser movido para longe da estação total pelo valor exibido.
  • Trás indica que o ponto medido está posicionado mais afastado da estação total e deve ser movido em direção à estação total pelo valor exibido.

Explicação das medições:

P1 é o ponto base, P2 é a medição atual do 2º ponto

• HD (Distância Horizontal): A distância horizontal medida da linha vertical verdadeira do ponto base até o ponto medido atual. (P* a P2)
• SD (Distância de Inclinação): A distância direta inclinada medida do ponto base até o ponto medido atual. (P1 a P2)
• dH (Diferença de Altura): A verdadeira diferença vertical de altura entre o ponto base e o ponto medido atual. (P1 a P*)

Exemplos do Uso da Aplicação Alinhar Verticalmente

A aplicação Alinhar Verticalmente é comumente usada para verificar a precisão vertical durante tarefas de instalação e construção.

Exemplo 1: Verificando a Verticalidade da Parede

A aplicação pode ser usada para verificar se os pontos ao longo de uma parede estão alinhados verticalmente.

• Defina o ponto base na parte inferior da parede
• Meça pontos adicionais mais acima
• Revise os valores de correção para identificar desvios

Isso ajuda a garantir que as paredes estejam na prumo.

Exemplo 2: Verificando o Alinhamento de Colunas ou Pilares

Colunas ou pilares podem ser verificados quanto ao alinhamento vertical.

• Defina o ponto base na base da coluna
• Meça pontos ao longo da altura da coluna
• Use os valores de correção para determinar se é necessário ajuste

Exemplo 3: Alinhando Elementos da Fachada

A aplicação pode ser usada para verificar o alinhamento vertical de painéis de fachada ou elementos estruturais.

• Defina um ponto base no primeiro painel
• Meça pontos nos painéis adjacentes
• Compare os valores de correção para garantir alinhamento vertical consistente

Exemplo 4: Verificando a Instalação Vertical de Tubulações ou Eixos

Tubulações verticais, eixos ou dutos podem ser verificados durante a instalação.

• Meça o ponto de referência inferior
• Meça pontos mais altos ao longo da instalação
• Use os valores de correção para confirmar a instalação vertical

Exemplo 5: Controle de Qualidade e Verificação

Alinhar Verticalmente é útil para verificações rápidas de qualidade.

• Identifique desvios cedo
• Reduza retrabalho corrigindo problemas de alinhamento imediatamente
