Os tablets PLC 400 e PLC 600 possuem GPS. Na prática, isso significa que os tablets conseguem se conectar diretamente aos satélites GPS. Para usar qualquer funcionalidade de GPS, você deve estar ao ar livre, onde o tablet tenha visibilidade clara do céu e possa se comunicar com os satélites. A funcionalidade de GPS não está disponível em ambientes internos, e a confiabilidade do GPS pode variar dependendo das condições ambientais.
Se o GPS estiver desativado ou indisponível, o tablet ainda oferece maneiras alternativas para ajudá-lo a se orientar e girar a ferramenta para uma localização desejada, que são explicadas abaixo.
Como o GPS pode ajudar no seu fluxo de trabalho
O GPS pode desempenhar um papel fundamental para garantir que o telescópio consiga encontrar sua localização enquanto você se desloca pelo canteiro de obras com o tablet.
Ativar GPS nas Configurações

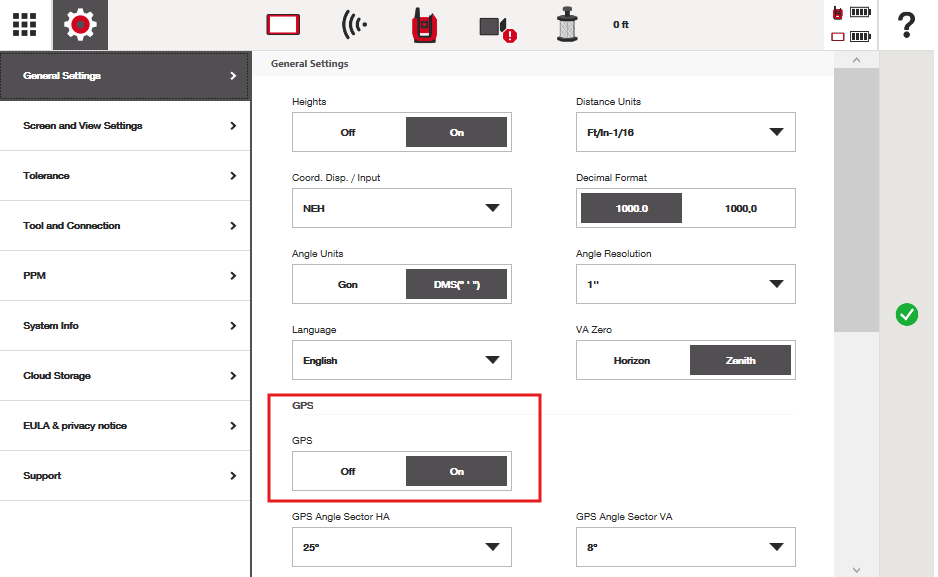

Para ativar o GPS no seu tablet, vá em Configurações>Configurações Gerais>GPS e ligue-o. Você não precisa ajustar o "Setor de Ângulo do GPS" a menos que tenha confiança para isso. Os setores de ângulo padrão são pré-definidos como a melhor janela angular de busca para encontrar seu prisma quando o GPS é usado para girar até sua localização.
Estacione sua Ferramenta
Mesmo com o GPS ligado, ele não beneficiará seu fluxo de trabalho a menos que a ferramenta conheça sua posição coordenada no seu canteiro de obras. Você deve completar um dos métodos de estacionamento para poder usar a função find me via GPS.
Uma vez estacionado e configurado ao ar livre, o GPS normalmente funciona com precisão de algumas dezenas de metros e fornece precisão em nível de metros sob boas condições, o que permite que a ferramenta gire em direção à sua localização e procure seu prisma.
Nota: Após o estacionamento ser concluído, a ferramenta deve ser brevemente conectada a um prisma para que o sistema possa alinhar os dados do GPS com o sistema de coordenadas do projeto.
Aqui estão os passos gerais para garantir que o GPS possa beneficiar seu fluxo de trabalho uma vez ativado nas configurações:
- Os satélites identificam a posição GNSS do tablet
- A localização coordenada local do tablet é então reconhecida, a qual foi estabelecida durante o estacionamento e o rastreamento inicial do prisma
- O sistema então calcula uma matriz de transformação, ligando a posição GNSS e a posição coordenada local do tablet
- O botão "Find Me" (
) então é habilitado no seu fluxo de trabalho, o que ajudará a ferramenta a girar para a localização do seu tablet e começar a procurar seu prisma

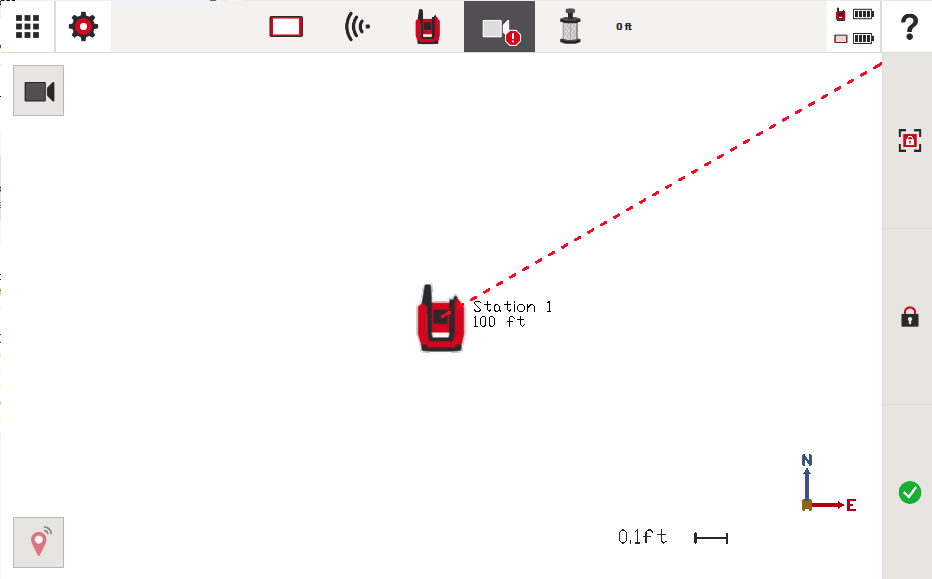

Para encontrar o botão "find me", basta pressionar o ícone da câmera no topo da tela do tablet (), depois pressionar o ícone do mapa que aparece (
). Você notará que o indicador da linha de visão da ferramenta ficará verde, e o botão find me aparecerá no canto inferior (

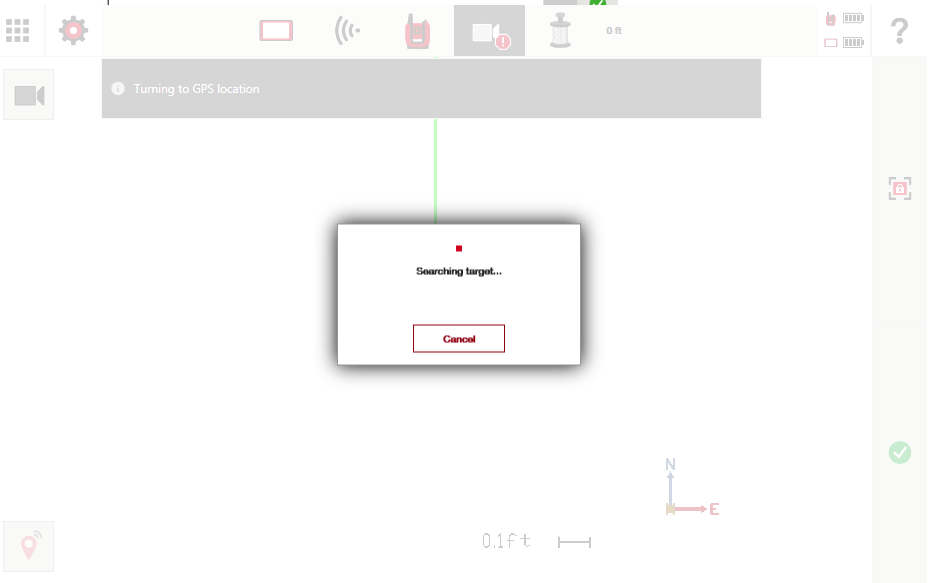

). Quando pressionado, a ferramenta tentará girar e procurar seu alvo:
Limitações Potenciais do GPS
- Não utilizável em ambientes internos (exige visibilidade do céu)
- A precisão pode variar dependendo das condições ambientais e da força do sinal
- O atraso para formar a matriz de transformação (quando o botão "find me" pode ser usado) pode variar de segundos a minutos
- Às vezes, pode ser impreciso para encontrar o prisma imediatamente
- A ferramenta gira em direção à localização estimada pelo GPS do tablet. Se o prisma não estiver próximo ao tablet, a conexão com o prisma pode não ser concluída.
Usando a Função Mapa sem GPS
Mesmo que o GPS esteja desativado ou indisponível, você ainda pode usar o mapa para girar a ferramenta para qualquer local no seu plano. Contanto que a ferramenta esteja devidamente estacionada, você pode seguir estes passos para girar a ferramenta para sua localização sem a assistência do GPS ou do Find Me:
