Entendendo as Constantes do Prisma

Quando uma estação total mede distância, ela não mede até a superfície física do prisma ou refletor que você vê. Em vez disso, mede até um ponto de referência interno dentro do prisma ou alvo.

Uma constante de prisma é uma pequena correção de distância (geralmente em milímetros) que informa à estação total quão longe esse ponto de referência interno está do alvo físico que você está mirando.

Em termos simples:
A constante do prisma garante que a distância medida termine exatamente onde você espera — no prisma ou alvo físico.

Diferentes prismas e refletores são construídos de formas diferentes:

• Alguns prismas refletem o laser mais profundamente dentro da carcaça
• Alguns refletem mais próximo da superfície
• Fita refletora se comporta de maneira diferente dos prismas de vidro
• Medições a laser (sem prisma ou leitura direta) refletem diretamente na superfície medida

Por causa dessas diferenças físicas, a estação total precisa de uma pequena correção para que:

“Distância medida” = “Distância real no canteiro de obras.”

Essa correção é a constante do prisma.

A Hilti facilita encontrar as constantes de prisma.

Para visualizá-las:

1. Toque no ícone de alvo no topo da tela
2. Abra o menu de seleção de alvo

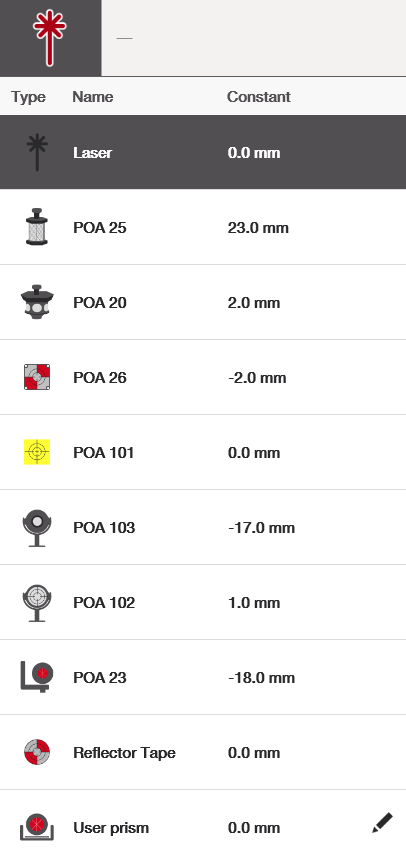

3. Você verá todos os prismas e alvos Hilti suportados, junto com suas constantes de prisma associadas

Para mais detalhes sobre cada alvo e os alcances de medição que você pode alcançar, consulte este artigo de suporte.

Na prática:

• Prismas e alvos comuns da Hilti já possuem constantes conhecidas e predefinidas
• O software associa automaticamente a constante correta ao alvo selecionado
• Não se espera que os usuários calculem ou entendam a física do prisma

A menos que você esteja usando um prisma que não está incluído na lista padrão de alvos da Hilti, normalmente não há nada a inserir ou lembrar. Apenas constantes de “Prisma do Usuário” devem ser inseridas manualmente.

Se a constante do prisma estiver incorreta:

• Cada ponto medido é deslocado ligeiramente ao longo da linha de visão
• O deslocamento geralmente é pequeno (milímetros), mas:
  • Aplica-se a todos os pontos
  • Pode tornar-se perceptível em trabalhos de layout de alta precisão
  • Estabelecer uma estação precisa será um desafio

Importante entender:

• A direção da medição continua correta
• Apenas a distância ao longo dessa direção é afetada

Nada gira, inverte ou distorce. É um simples deslocamento em linha reta.

A constante do prisma é definida pelo fabricante, não pelo software.

Você geralmente pode encontrá-la:

• Impressa diretamente na carcaça do prisma
• Na embalagem
• Na documentação do produto fornecida na compra

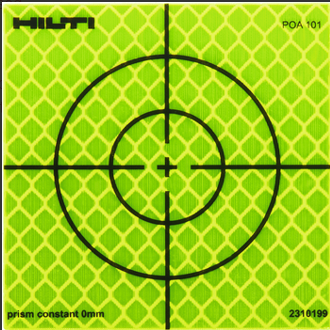

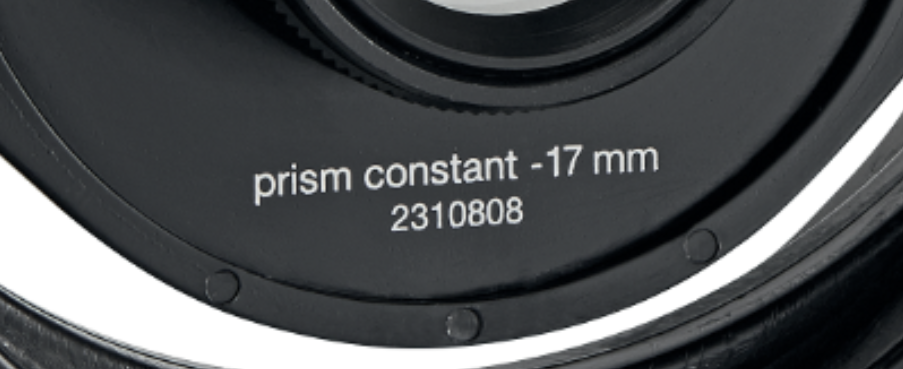

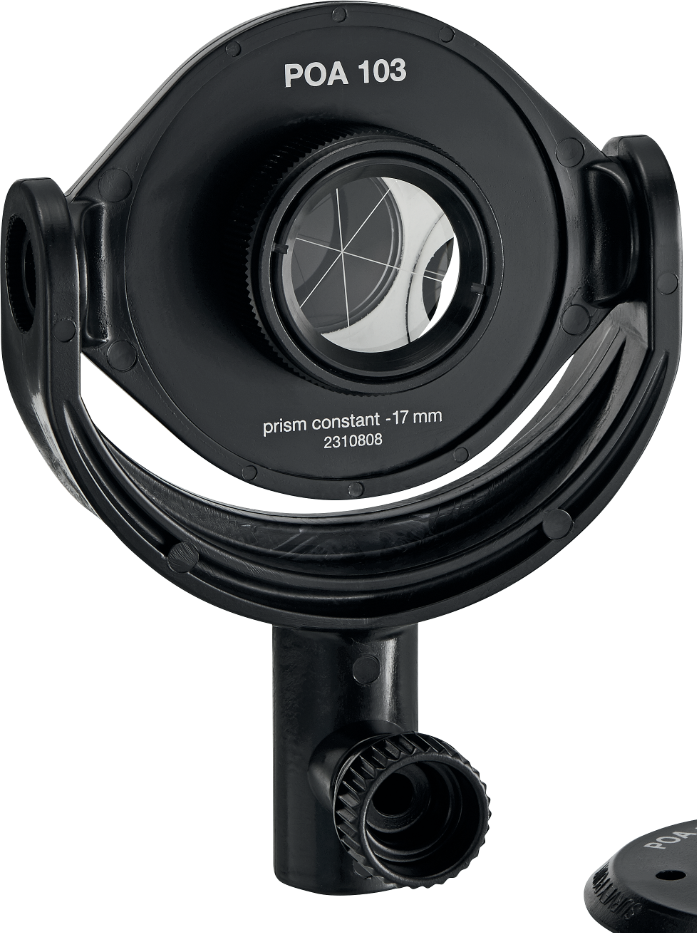

Por exemplo, no POA 103, a constante do prisma está claramente marcada como −17 mm no próprio prisma. A maioria dos fabricantes de prisma segue convenções de rotulagem semelhantes.
