Como Alinhar o Nível de Bolha da Vara de Prisma Usando o Alinhamento Vertical no PLT

  • Atualizado

Importância do Nivelamento da Bolha da Vara de Prisma

Antes de começar qualquer trabalho de layout de pontos ou estacas, é crucial que a vara de prisma esteja devidamente nivelada usando uma bolha corretamente ajustada.

Se a vara de prisma não estiver vertical, o ponto medido será deslocado horizontalmente, o que pode levar a medições imprecisas e pontos de layout mal posicionados.
Uma vara de prisma devidamente nivelada permite que você:
  • Confie em suas medições
  • Reduza erros de layout
  • Trabalhe mais rápido sem duvidar dos resultados
  • Mantenha precisão consistente em todo o canteiro de obras
Você deve sempre ser capaz de usar sua vara de prisma com confiança.

Como Verificar se a Bolha da Sua Vara de Prisma Está Precisa

Você pode verificar rapidamente a precisão da bolha de nivelamento da sua vara de prisma comparando as medições enquanto gira a vara.

Instruções Passo a Passo

  1. Configure sua vara de prisma
    • Certifique-se de que a vara está devidamente nivelada usando a bolha.
    • Prenda um prisma firmemente no topo da vara.
  2. Faça uma medição inicial
    • Use sua estação total para medir a distância até o prisma.
  3. Gire a vara de prisma
    • Gire cuidadosamente a vara 180° mantendo a bolha centralizada.
  4. Faça uma segunda medição
    • Meça a distância até o prisma novamente.
  5. Compare os resultados
    • Se ambas as medições coincidirem, sua bolha está precisa.
    • Se houver diferença, sua bolha provavelmente precisa de calibração.

Usando o “Live Read” do HCL para Verificação Mais Rápida

O recurso Live Read via aplicativo Theodolite no HCL torna esse processo ainda mais fácil - não é necessário posicionar a ferramenta.

Como usar o Live Read

  1. Abra o aplicativo Theodolite
  2. Trave no prisma da sua vara
  3. Selecione “Live Read:"

Você verá:
  • Distância horizontal
  • Distância inclinada

O que observar

  • Gire lentamente a vara de prisma nivelada.
  • Observe os valores ao vivo na tela.
Se os valores mudarem enquanto a bolha permanecer centralizada, isso indica que a bolha não está calibrada corretamente.

Recomendações gerais antes do nivelamento

  • Se você estiver verificando ou ajustando múltiplas bolhas de nivelamento, prenda todas elas na vara ao mesmo tempo.
    Isso torna o processo mais rápido e garante que todas as bolhas estejam alinhadas consistentemente.
    • Bolhas de nivelamento adicionais da Hilti incluem o POA 36 Ball Knob () e o POA 37 Bubble Adapter ()
  • Coloque as bolhas de nivelamento mais altas na vara, onde são mais fáceis de ver e ajustar.
  • Use apenas bolhas de nivelamento que tenham parafusos de ajuste.

Algumas bolhas não possuem parafusos de ajuste. Essas não podem ser calibradas e podem não ser precisas. Sempre use bolhas que permitam ajuste.

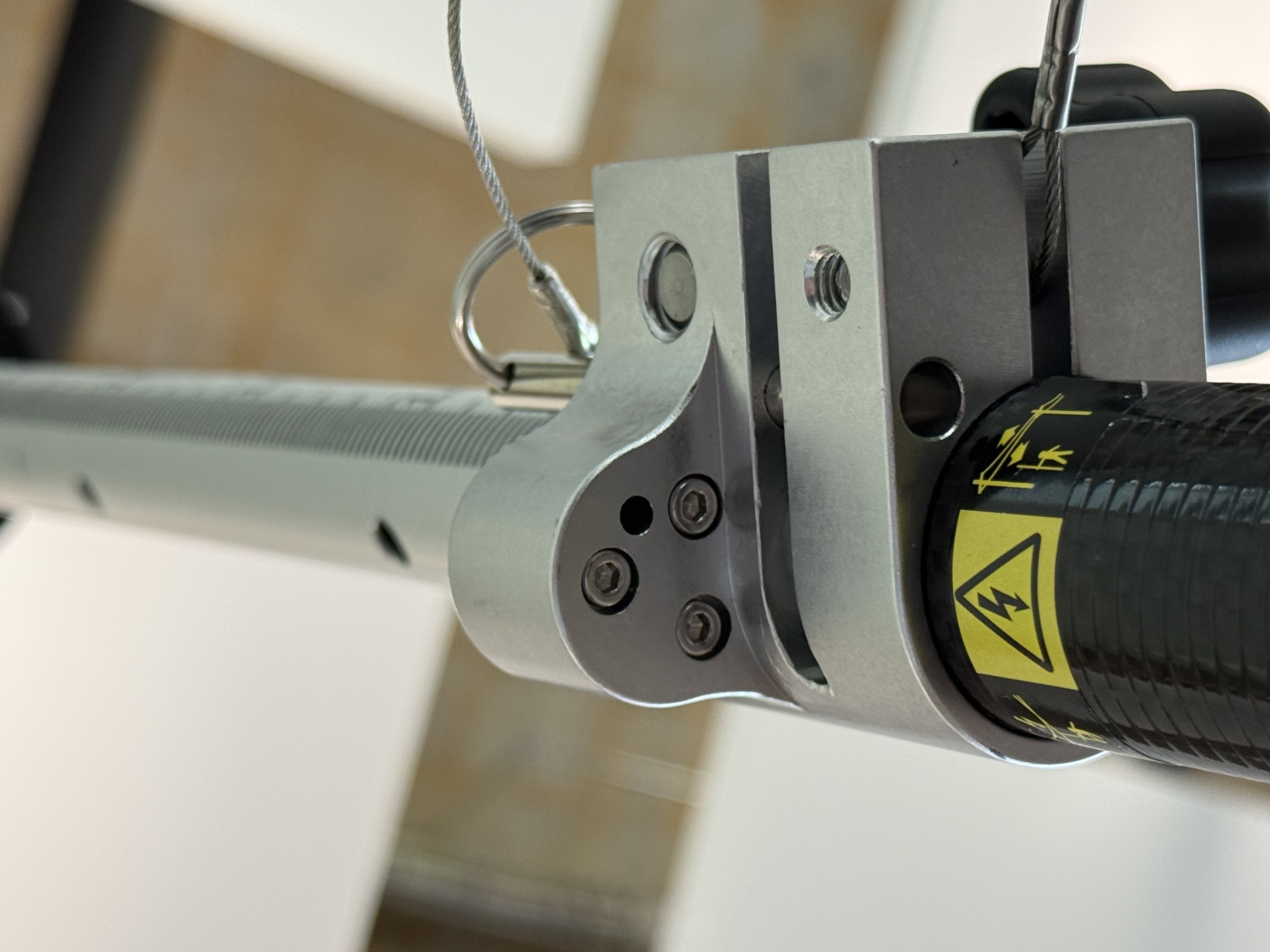

Parafusos de ajuste localizados abaixo da bolha de nível

Entendendo os parafusos de ajuste

A maioria das bolhas de vara de prisma possui três parafusos de ajuste localizados abaixo da carcaça da bolha.
  • Cada parafuso inclina a bolha em sua própria direção
  • Pequenos ajustes fazem uma grande diferença
  • Apertar demais pode danificar a bolha ou desalinhar o nível
Faça sempre ajustes pequenos e controlados.

Método 1: Nivelando a vara de prisma usando o Alinhamento Vertical do PLT

Demonstração:

(Recomendado e mais preciso)
Este método usa o PLT para garantir que a vara esteja verdadeiramente vertical antes de ajustar a bolha.

Configuração

  • Prenda dois prismas na vara:
    • Um próximo à base, equipado com uma ponta de estaca
    • Um próximo ao topo da vara
  • Prenda as bolhas de nivelamento na vara
  • Coloque a vara em um terreno firme

Procedimento

  1. Coloque a vara de prisma o mais vertical possível
  2. No PLT, abra o aplicativo Align Vertical
  3. Meça o prisma inferior
  4. Vá para o prisma superior
  5. Observe as leituras de desvio ao vivo
  6. Ajuste a vara até que o desvio indique:
    • 0,000 m, ou
    • O mais próximo possível (por exemplo, 0,001 m)
Nesta etapa, ignore completamente a bolha. O PLT é sua referência para o verdadeiro vertical.

Ajustando a bolha

  1. Use uma chave Allen para afrouxar ligeiramente os parafusos de ajuste
  2. Aperte os parafusos um a um até que a bolha fique centralizada
  3. Faça apenas pequenos ajustes
  4. Quando estiver centralizada, aperte suavemente os parafusos sem deslocar a bolha
A bolha agora está calibrada para uma vara verdadeiramente vertical.

Método 2: Nivelando a vara de prisma usando um laser

(Método alternativo)
Este método é útil quando um PLT não está disponível.

Configuração

  • Use um laser pontual, por exemplo, o PM 2‑P
  • Encontre uma porta, abertura de janela ou espaço vertical similar
  • Coloque fita adesiva no topo e na base da abertura

Procedimento

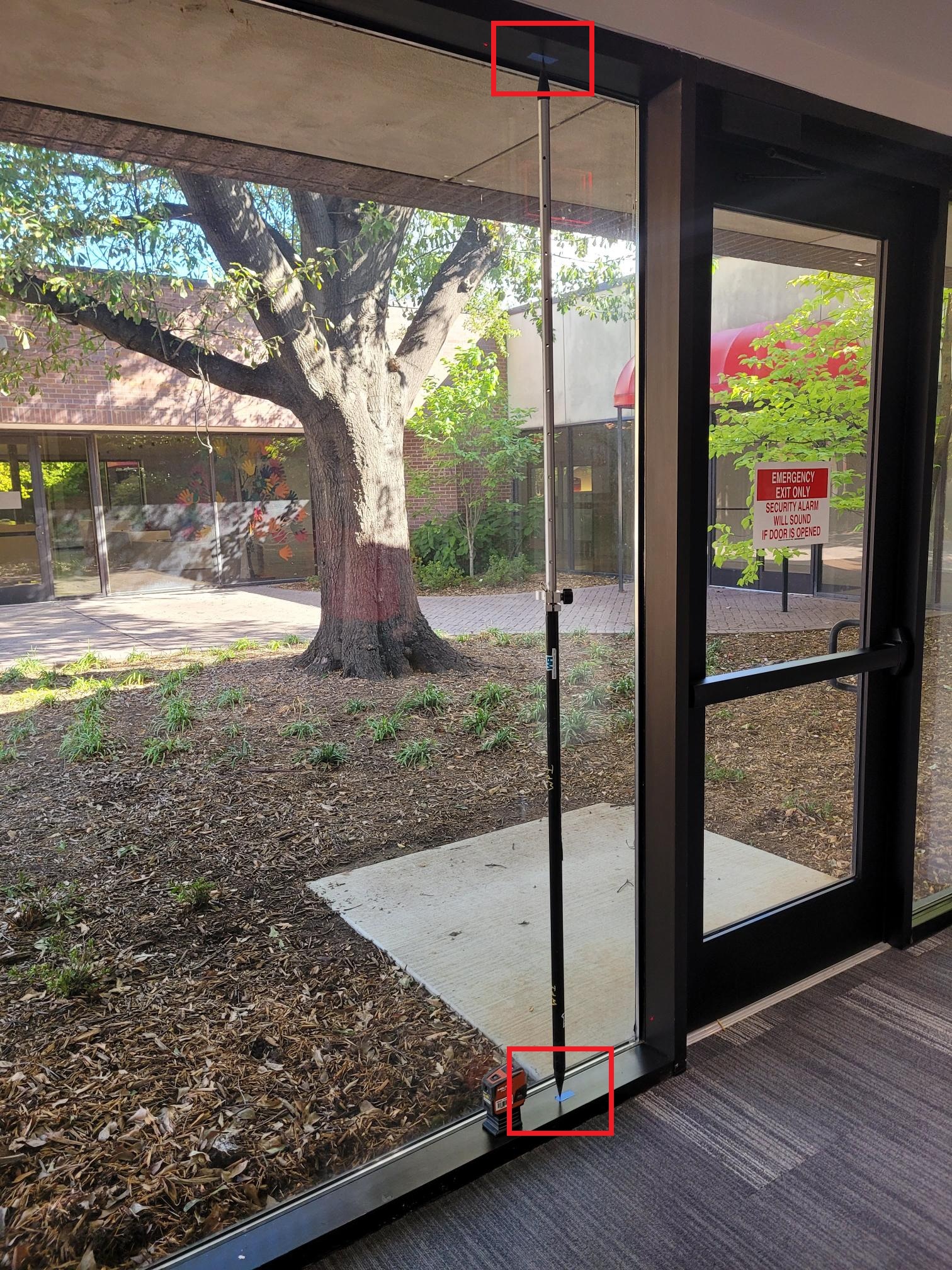

  1. Posicione o laser para projetar verticalmente através do espaço
  2. Marque o ponto do laser na fita no topo e na base
  3. Remova o laser

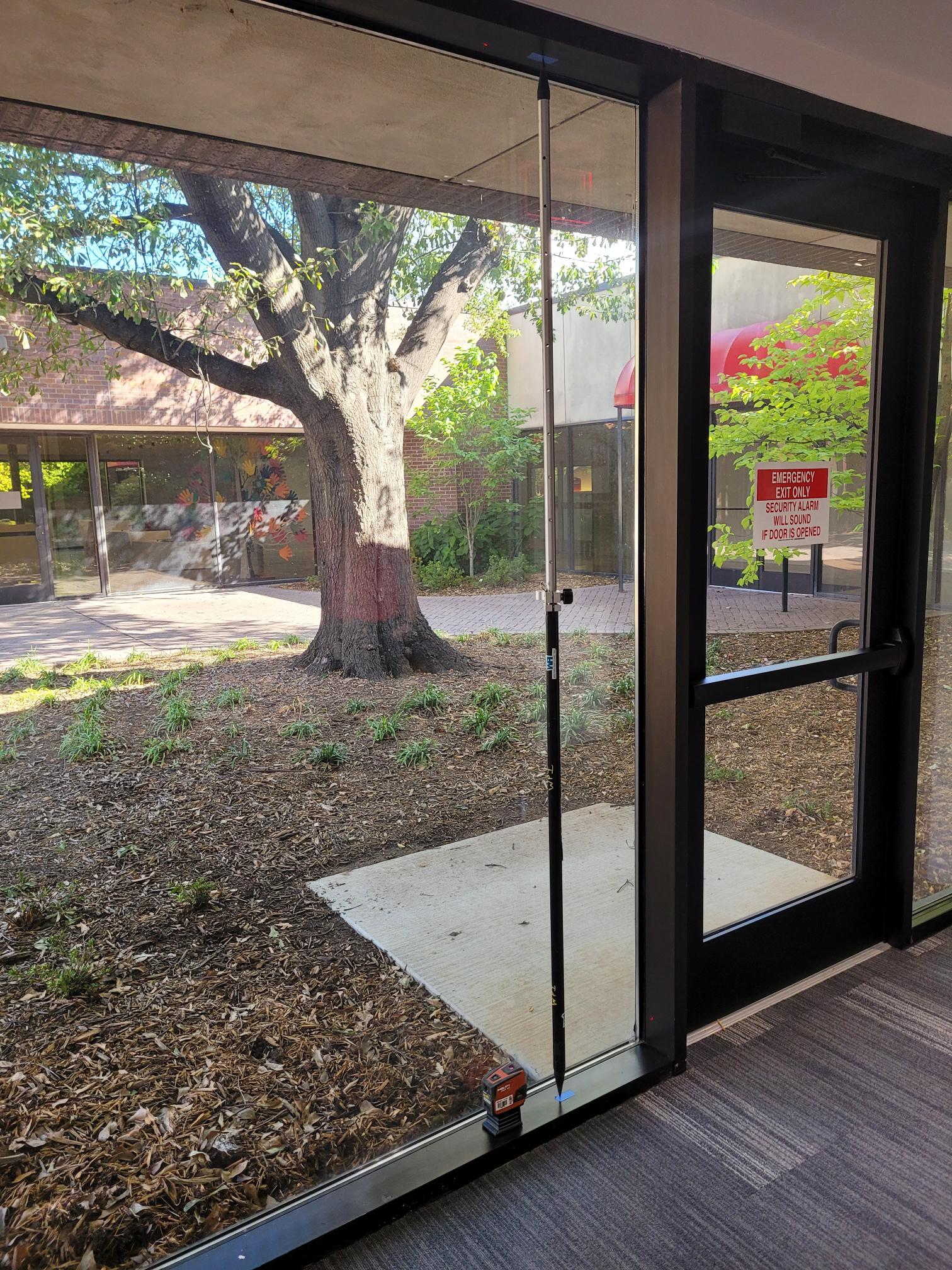

  4. Estenda completamente a vara de prisma entre as duas marcas.

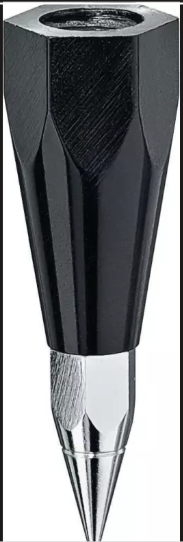

    • Para maior precisão, você provavelmente preferirá parafusar uma ponta adicional para vara de prisma (POAW45) no topo da vara, se disponível ()
  5. Ajuste a vara até que ela alinhe perfeitamente com ambos os pontos

Este método ajuda a manter a vara estável enquanto os parafusos da bolha são ajustados.

Ajustando a bolha

  1. Afrouxe os parafusos de ajuste da bolha
  2. Ajuste cada parafuso até que a bolha fique centralizada
  3. Aperte os parafusos cuidadosamente

Verificações finais e melhores práticas

  • Verifique novamente a bolha após apertar os parafusos
  • Verifique periodicamente a precisão da bolha, especialmente após:
    • Quedas da vara
    • Transporte do equipamento
    • Longos períodos de uso
  • Sempre nivele a vara antes de marcar os pontos
Uma bolha devidamente calibrada economiza tempo, evita retrabalho e aumenta a confiança durante o layout.

Referência adicional

Para uma demonstração visual, você pode consultar o vídeo a seguir para inspiração.
