Usando a visualização da câmera

  • Atualizado

Visão geral

A visualização da câmera no HCL fornece uma transmissão visual ao vivo do PLT para auxiliar em tarefas de posicionamento, alinhamento, inspeção e verificação precisos.

O PLT 300 e o PLT 400 usam o mesmo conceito básico de visualização da câmera, enquanto o PLT 400 inclui opções adicionais de configuração e sobreposição para casos de uso mais avançados.

Para abrir a visualização da câmera, abra o aplicativo View CAD e clique no ícone da câmera na parte superior da tela.



Exemplo do ícone da câmera: se um símbolo de cadeado for exibido, o dispositivo está bloqueado em um alvo

Demonstração da visualização da câmera no PLT 300

Demonstração da visualização da câmera no PLT 400

Visualização da câmera no PLT 300

Principais elementos da interface (PLT 300)

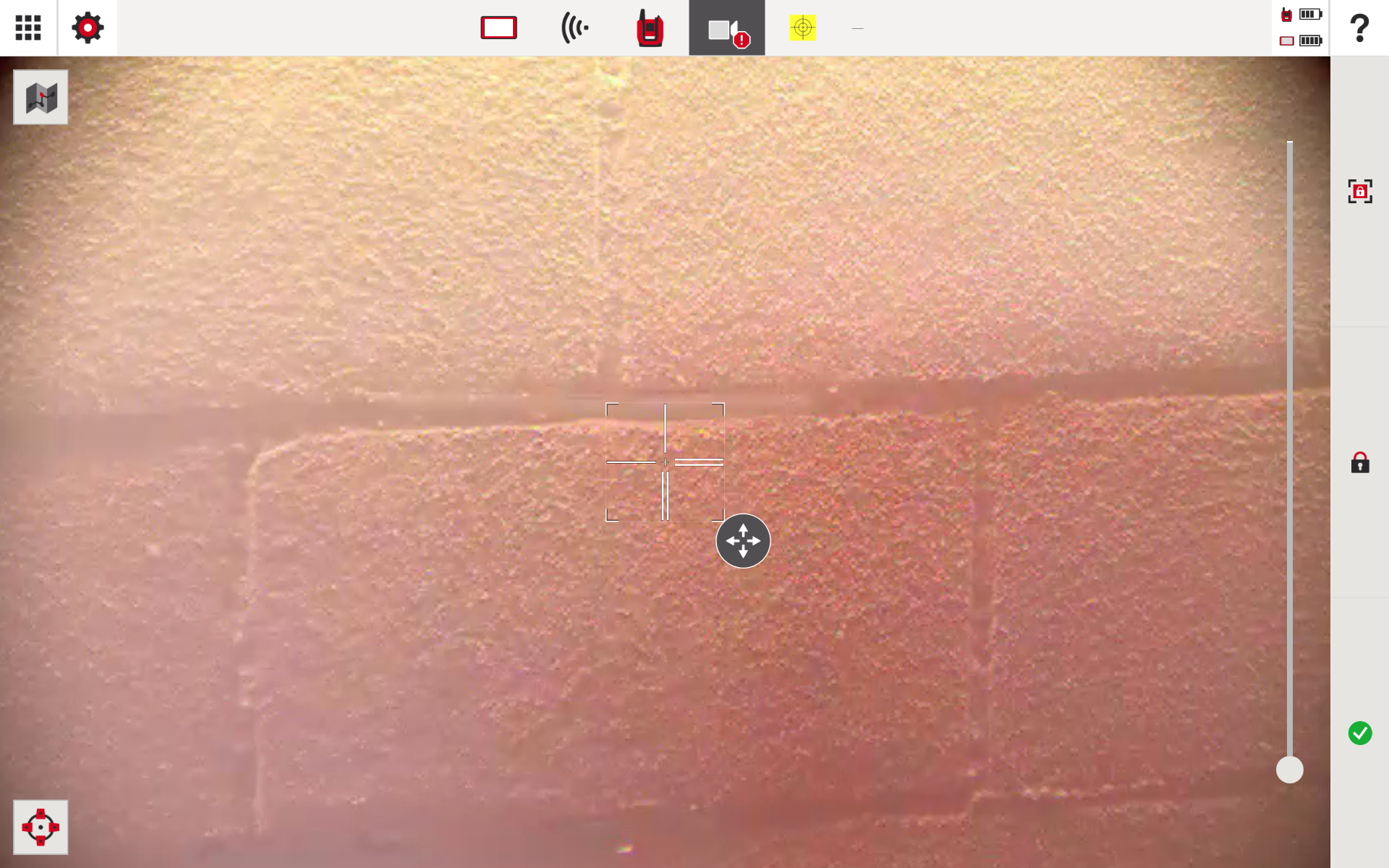

Imagem da câmera ao vivo exibida em tela cheia, com um controle deslizante de zoom no lado direito para ampliação

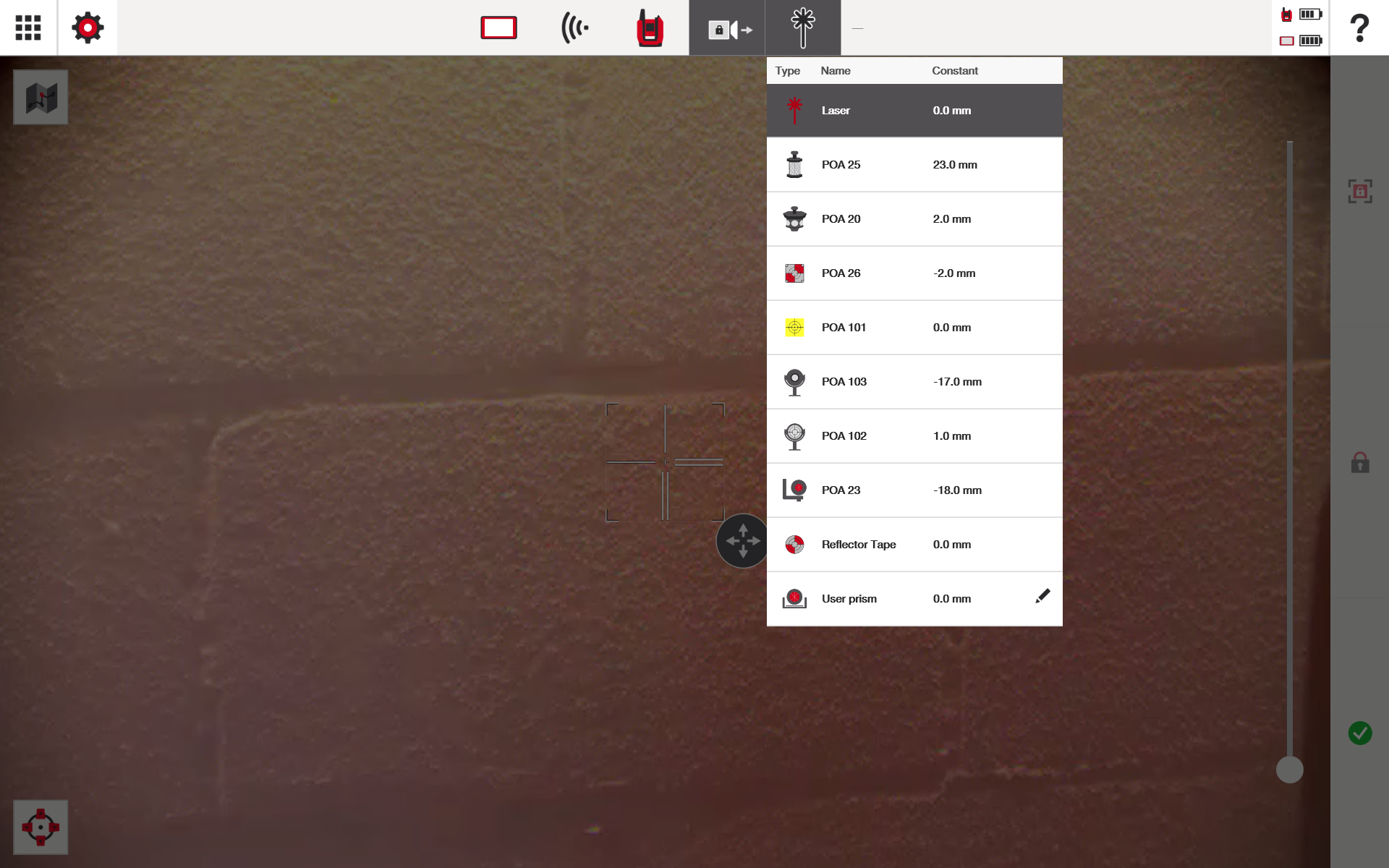

Na parte superior da tela, você pode selecionar o tipo de prisma ou alvo, bem como a medição a laser, se necessário

A mira central indica o ponto-alvo atual, com um indicador de movimento ou deslocamento mostrando o ajuste direcional quando o Smart Target está ativado. Consulte este artigo para saber onde ativar a opção de Smart Target.

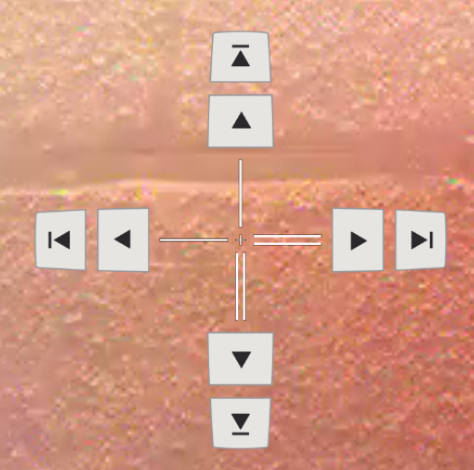

O ícone no canto inferior esquerdo altera a forma como a mira se move e adiciona botões para pequenos ajustes direcionais

Este ícone no canto superior direito procura um alvo na visualização da câmera e bloqueia um prisma ou alvo

O ícone de cadeado no lado direito central bloqueia a visualização atual do PLT

A marca de seleção verde no canto inferior direito confirma a posição da câmera selecionada do PLT

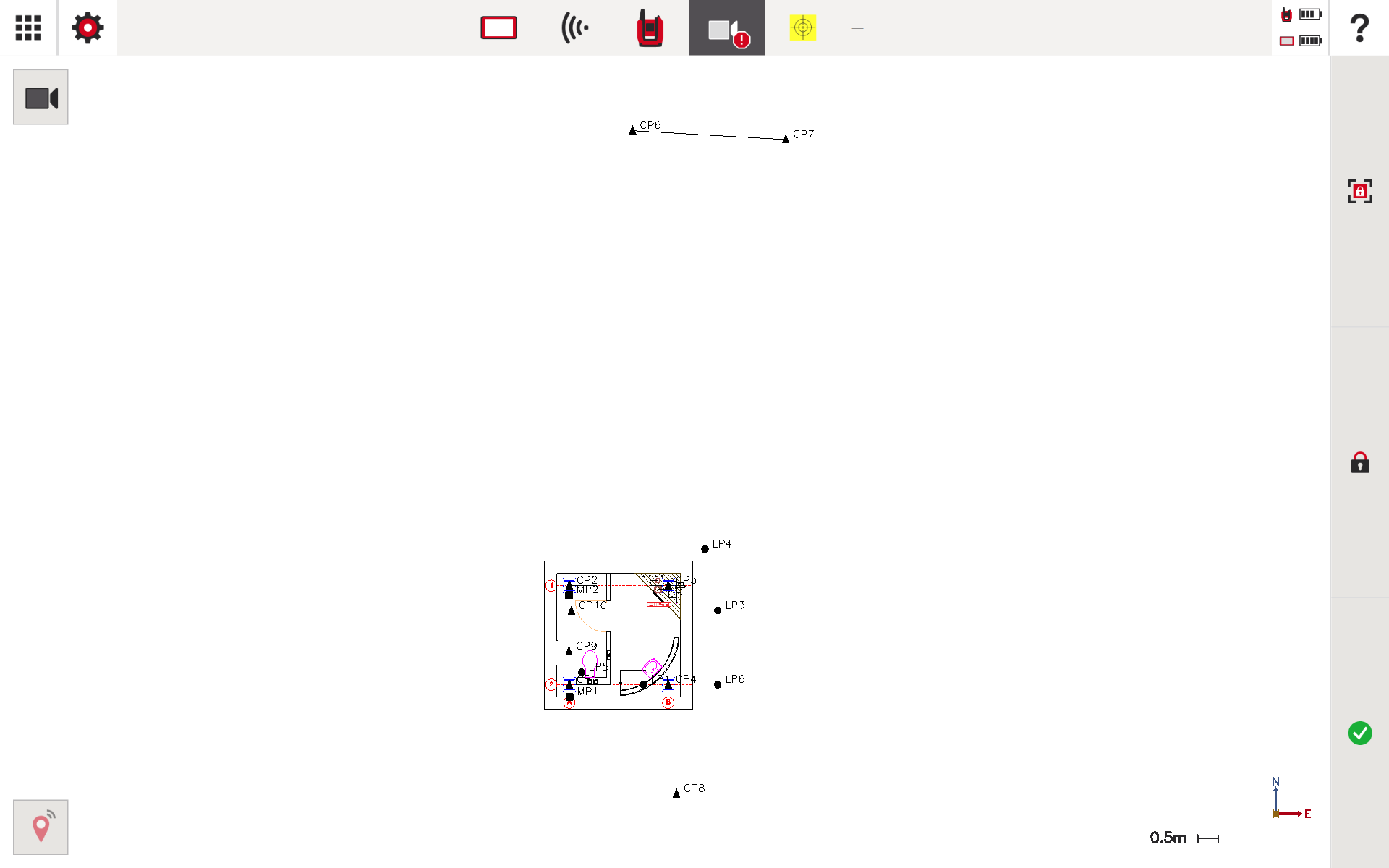

Na visualização da câmera, clicar no ícone do mapa no canto superior esquerdo abre a visualização CAD do desenho

Em seguida, clicar no ícone da câmera no canto superior esquerdo fará a visualização da câmera voltar

Quando o GPS está ativado, este ícone de "encontrar-me" no canto inferior esquerdo permite que o PLT procure o tablet dentro do ângulo permitido. Para obter mais informações, consulte este artigo

Visualização da câmera no PLT 400

A visualização da câmera do PLT 400 baseia-se na funcionalidade do PLT 300 e adiciona personalização da configuração da câmera e das sobreposições para oferecer suporte a cenários mais complexos de inspeção, alinhamento e orientação

Principais elementos da interface (PLT 400)

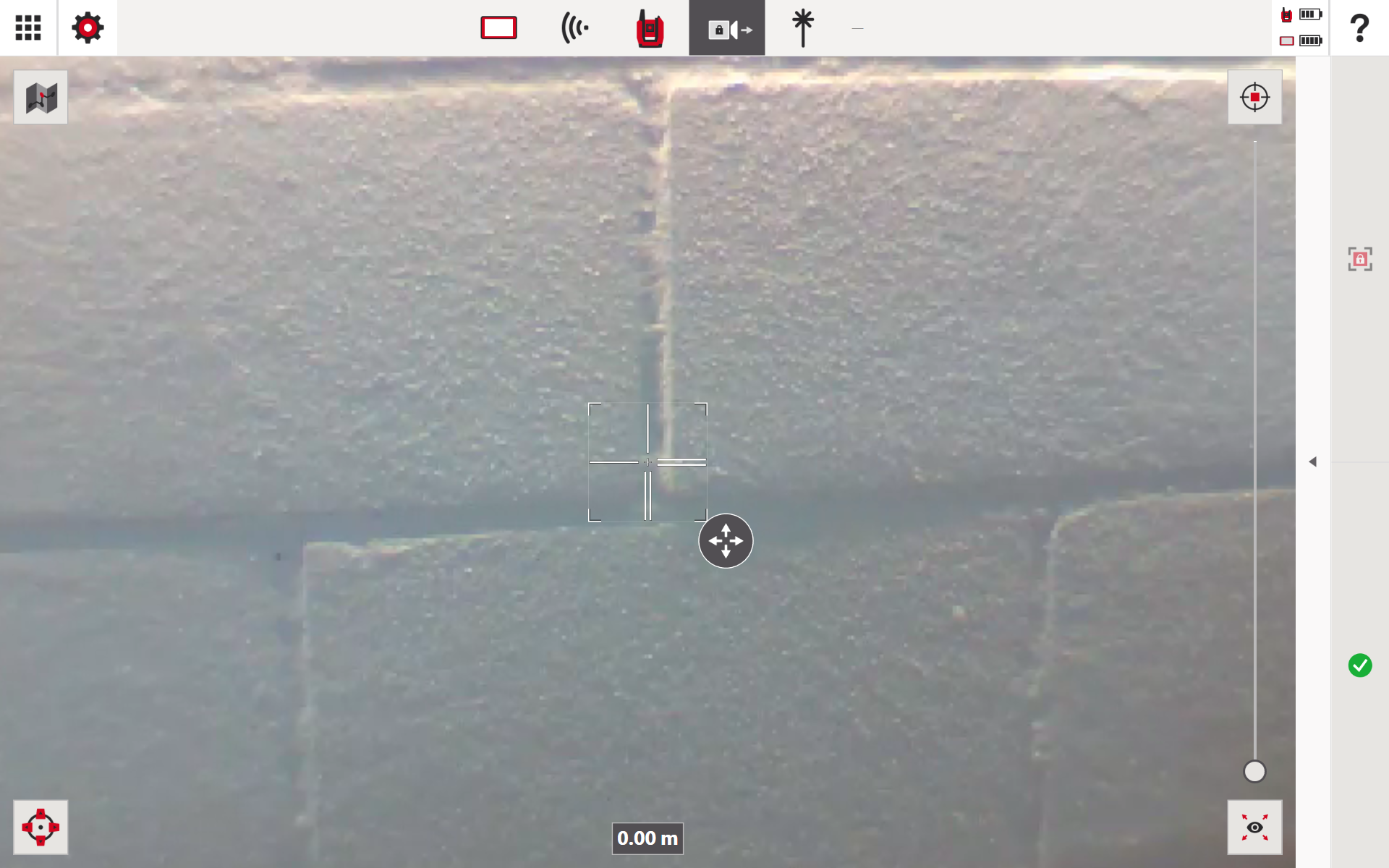

Imagem da câmera ao vivo exibida em tela cheia, com um controle deslizante de zoom no lado direito para ampliação

O ícone na parte superior do controle deslizante de zoom aproxima a câmera para centralizar o alvo e torná-lo claramente visível

O ícone na parte inferior do controle deslizante de zoom afasta a visualização da câmera

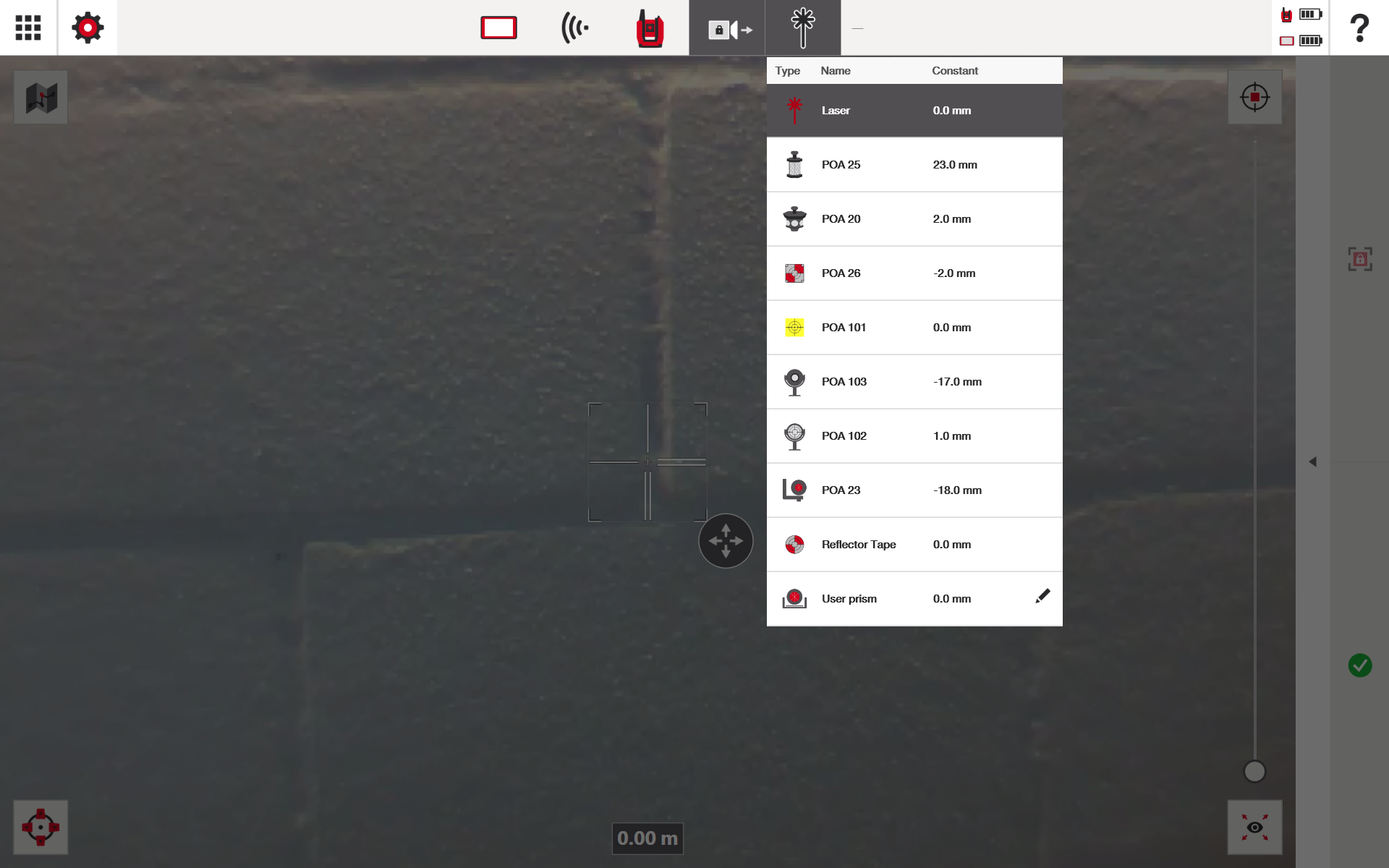

Na parte superior da tela, você pode selecionar o tipo de prisma ou alvo, bem como a medição a laser, se necessário

A mira central indica o ponto-alvo atual, com um indicador de movimento ou deslocamento mostrando o ajuste direcional quando o Smart Target está ativado. Consulte este artigo para saber onde ativar a opção de Smart Target.

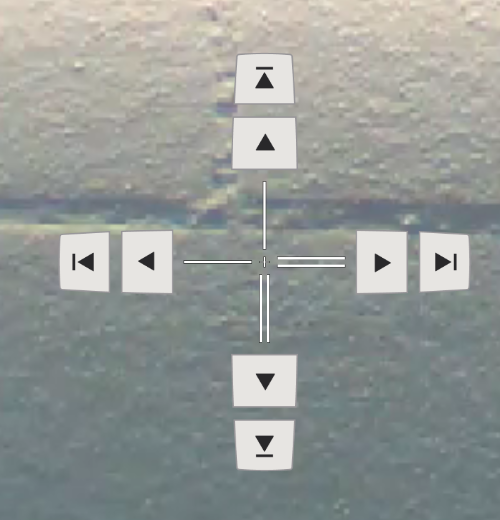

O ícone no canto inferior esquerdo altera a forma como a mira se move e adiciona botões para pequenos ajustes direcionais

Este ícone no canto superior direito procura um alvo na visualização da câmera e bloqueia um prisma ou alvo

A marca de seleção verde no canto inferior direito confirma a posição da câmera selecionada do PLT

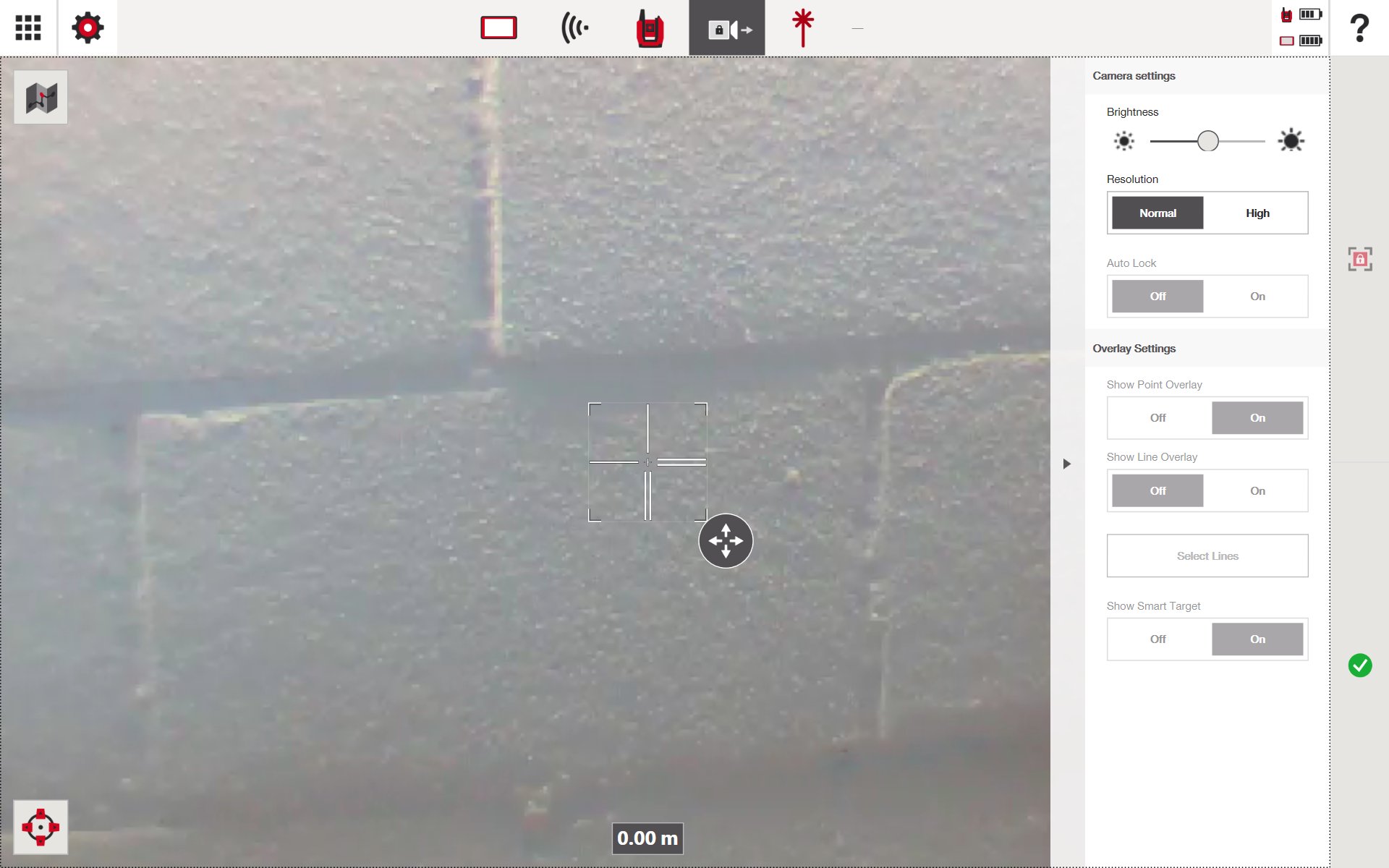

A visualização da câmera do PLT 400 inclui um painel dedicado de configurações da câmera no lado direito da tela.

O controle deslizante de brilho ajusta a exposição da câmera, tornando a imagem mais clara ou mais escura

A configuração de resolução melhora a qualidade da transmissão da câmera ao vivo quando definida como Alta

O bloqueio automático pode ser ativado ou desativado no lado direito

Para obter informações sobre as configurações de sobreposição encontradas na guia no lado direito, consulte este artigo sobre configurações de tela e visualização
O nível de zoom é exibido na parte inferior da tela

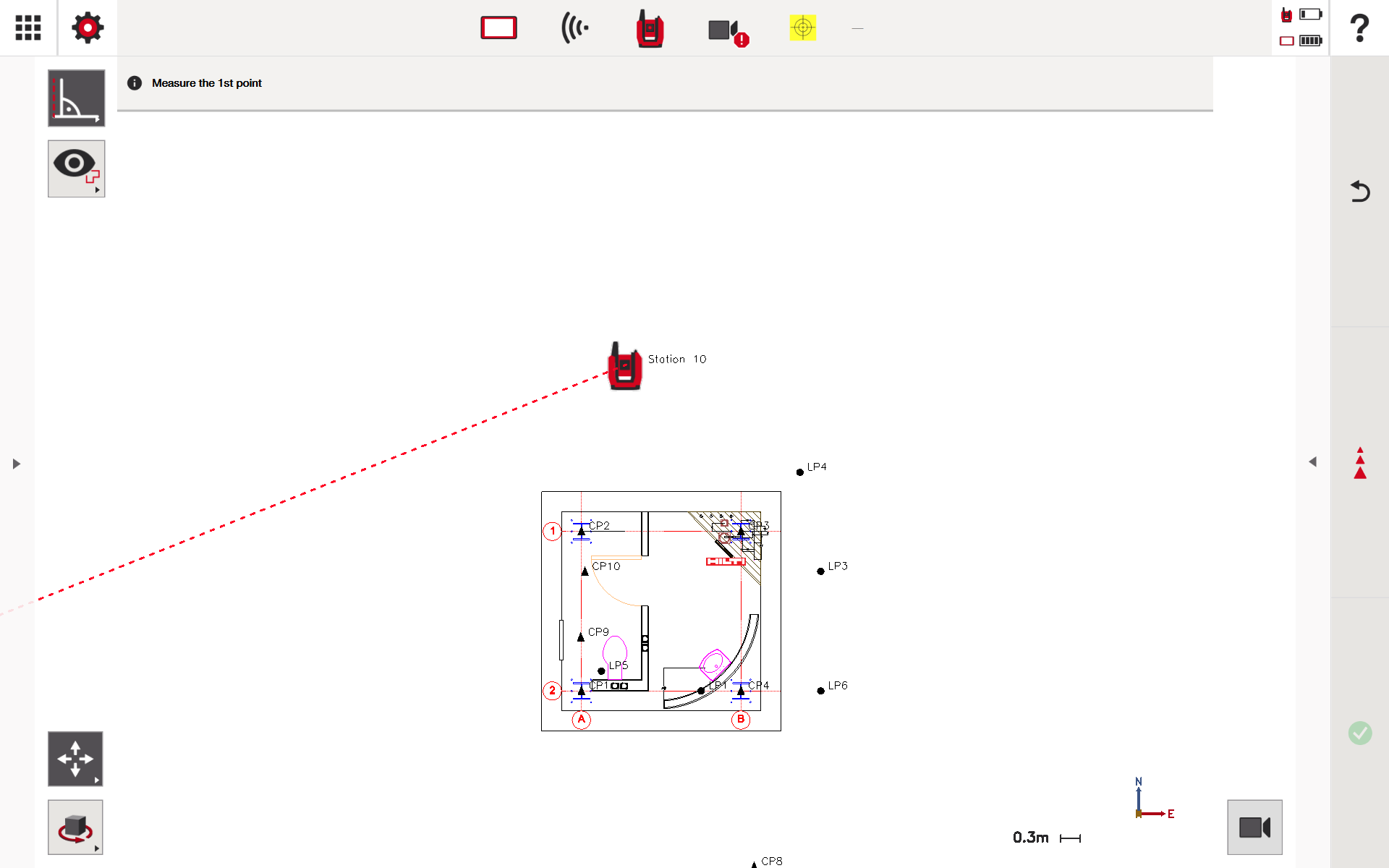

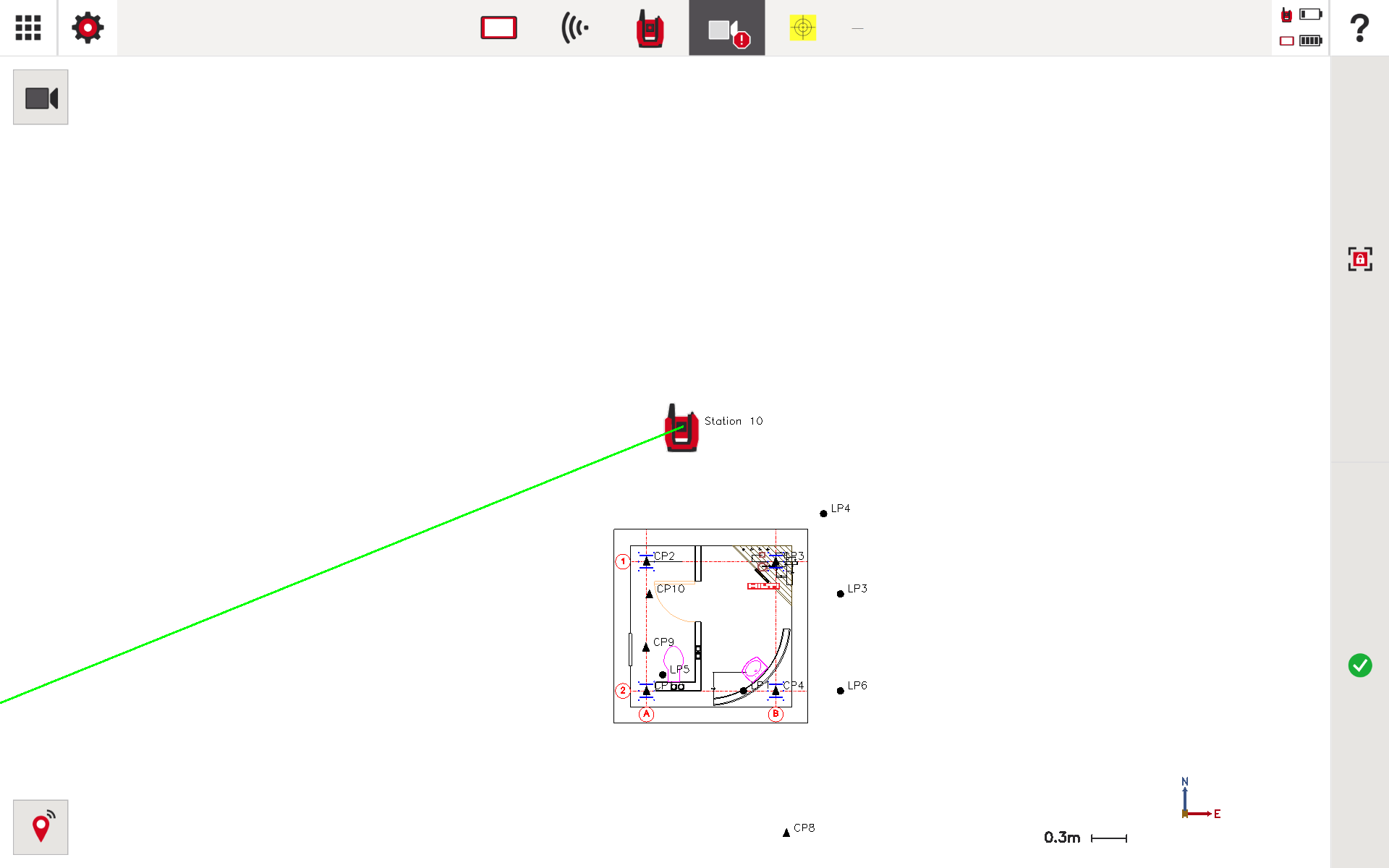

Na visualização da câmera, clique no ícone do mapa no canto superior esquerdo para alternar para a visualização CAD do desenho
Nas configurações da visualização CAD, clique no ícone da câmera no canto superior esquerdo para retornar à visualização da câmera

Quando o GPS está ativado, este ícone de "encontrar-me" no canto inferior esquerdo permite que o PLT procure o tablet dentro do ângulo permitido. Para obter mais informações, consulte este artigo

Recursos adicionais do PLT 400

O PLT 400 permite que a visualização da câmera permaneça aberta enquanto bloqueia os alvos

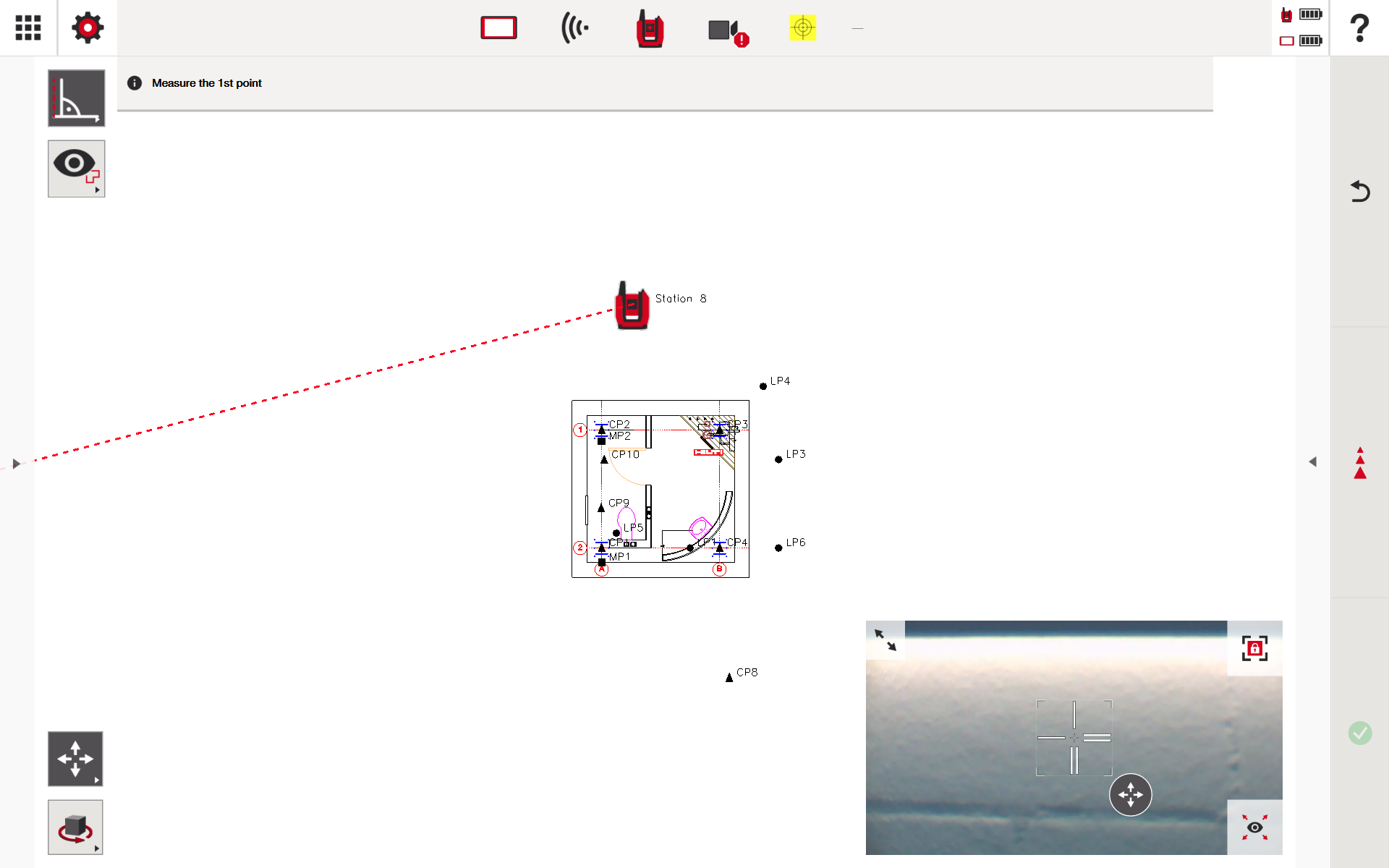

Quando um aplicativo é selecionado na visualização CAD, um ícone da câmera aparece no canto inferior direito; ao clicar nele, uma visualização menor da câmera é aberta no mesmo canto
Visualização menor da câmera exibida no canto inferior direito da tela

Clicar nestas setas na visualização menor da câmera recolhe a visualização da câmera

Este ícone no canto superior direito procura um alvo na visualização da câmera e bloqueia um prisma ou alvo

Este ícone no canto inferior direito da visualização da câmera afasta a imagem e procura possíveis alvos

Fluxo de trabalho típico (PLT 300 e PLT 400)

  1. Abra a visualização da câmera
  2. Selecione o tipo de alvo de prisma ou laser
  3. Posicione o PLT 300 de modo que o prisma ou alvo fique visível na visualização da câmera
  4. Alinhe o alvo usando a mira central
  5. Ajuste o zoom, se necessário, para obter melhor visibilidade
  6. Clique no ícone de cadeado no canto superior direito da tela
  7. Aguarde até que a ferramenta bloqueie o prisma ou alvo; isso é indicado por um ícone de câmera com um símbolo de cadeado

Práticas recomendadas e ajuda com a qualidade da imagem

  • Limpe a lente da câmera regularmente para obter a melhor qualidade de imagem.
  • Ajuste o brilho e a resolução no PLT 400 para corresponder às condições de iluminação.
  • Use sobreposições no PLT 400 somente quando necessário para evitar poluição visual.
  • Um sinal de Wi-Fi melhor pode ajudar na nitidez da imagem. Consulte este artigo para obter ajuda com a solução de problemas de Wi-Fi.
  • Ao fazer medições manuais, utilize todas as ferramentas para garantir uma posição precisa do laser: joystick, resolução, brilho etc.
  • Ao bloquear prismas ou alvos, a imagem da câmera serve apenas como orientação; o telescópio óptico da ferramenta ainda poderá bloquear os alvos independentemente da qualidade da imagem da câmera no momento do bloqueio do alvo.

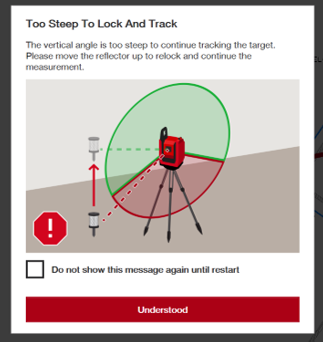

Aviso "Muito íngreme" para rastreamento de prismas

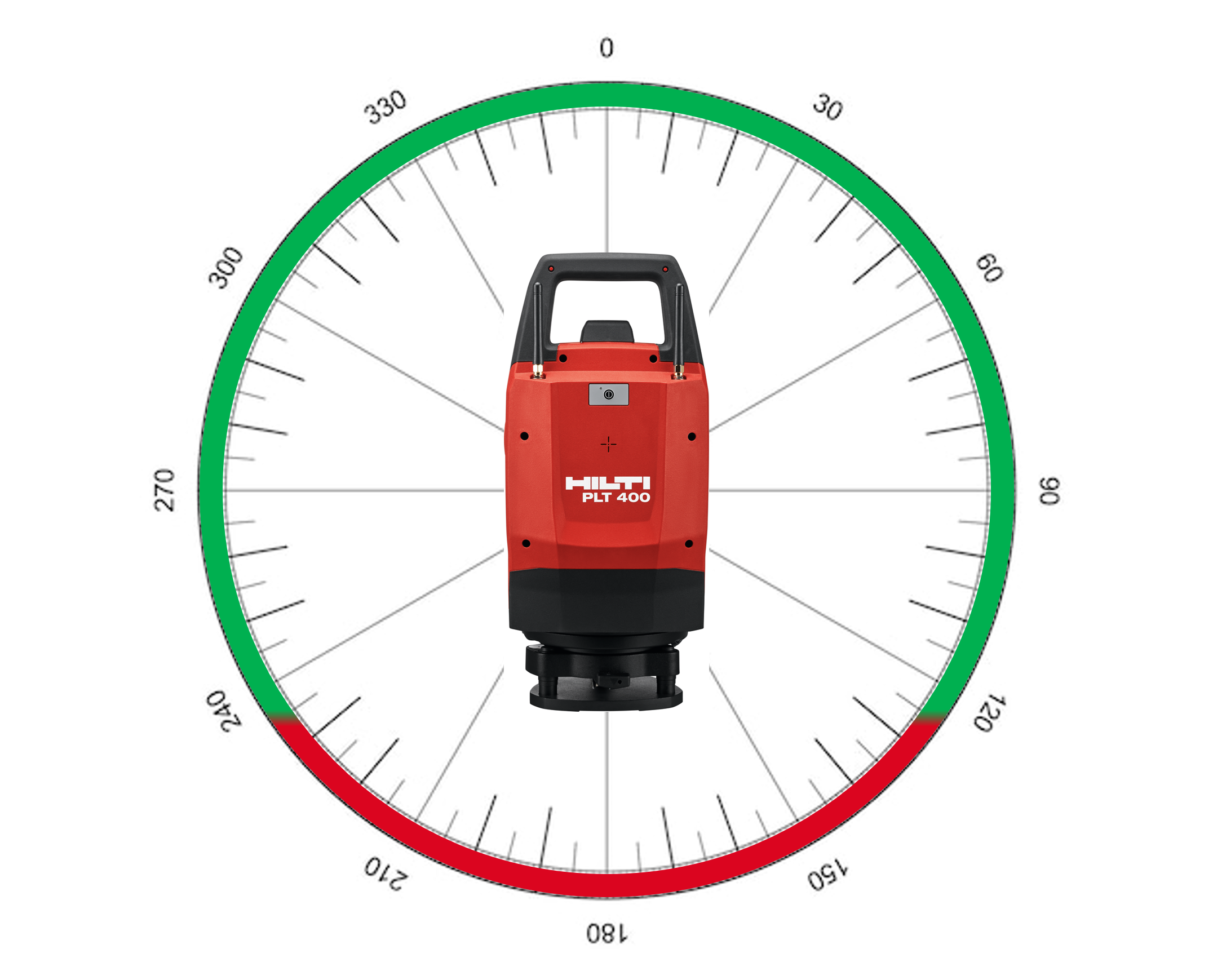

Um aviso Muito íngreme aparece quando o ângulo vertical entre a estação total e o prisma rastreado excede o intervalo de rastreamento compatível (entre 125° e 235°). Quando isso ocorre, a estação total pode perder o prisma e o desempenho do rastreamento pode ser afetado.

Para resolver este aviso, ajuste a altura do prisma ou a altura da estação total para colocar o prisma novamente dentro do intervalo de rastreamento compatível. Depois que o ângulo for reduzido, o rastreamento normal do prisma poderá ser retomado.
