Disposição de Pontos em Superfícies Planas Usando o Laser

Demonstração de Disposição Usando Laser

Ao dispor pontos em uma superfície plana, como um piso ou laje, o laser pode ser usado em vez de um prisma. Este método é rápido, conveniente e eficaz para muitas tarefas de layout.

Pré-requisitos e configuração importante

Desativar alturas

Antes de começar, as alturas devem estar desativadas nas configurações.

Se as alturas estiverem ativadas, a estação total tentará guiá-lo para o valor de altura do ponto
Isso pode fazer com que a ferramenta aponte acima ou abaixo da superfície, especialmente se os pontos tiverem dados de altura

Para o layout em superfície plana, desativar as alturas garante que o laser seja guiado diretamente para a superfície física.

A estação total precisa estar posicionada

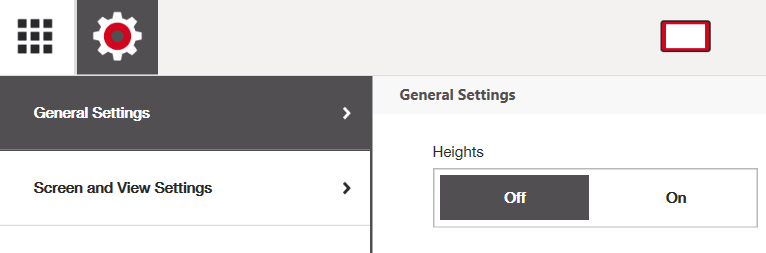

Alturas desativadas nas Configurações Gerais para permitir o layout com laser em uma superfície plana

Posicione o PLT corretamente

Coloque o PLT mais alto do chão sempre que possível (especificamente ao usar o laser para dispor pontos no chão).

Uma configuração mais alta reduz como o laser se espalha na superfície abaixo
Quanto mais longe o laser viaja, mais largo e menos definido o ponto de laser se torna
Uma colocação mais alta melhora a visibilidade e a precisão ao marcar pontos no chão

Como usar o layout com o laser

Desative Alturas nas configurações
Abra o aplicativo Visualizar CAD
Selecione Laser como método de medição
Abra um aplicativo de Layout
Selecione o primeiro ponto que deseja dispor

Você será então solicitado a:

“Gire o laser para a superfície de referência e meça”

Gire o laser em direção à superfície onde os pontos serão dispostos
Pressione Medir

Esta etapa define a superfície de referência para o layout com laser.

Após isso:

A estação total moverá automaticamente o laser para o ponto de layout selecionado
Tocar em qualquer outro ponto no desenho fará o laser se mover automaticamente para esse ponto também

Se houver pequenas variações na altura da superfície enquanto você faz o layout, a estação total ajustará a diferença de altura e encontrará a localização horizontal correta do ponto. Sempre que as variações de altura forem muito grandes para calcular a posição do ponto, a ferramenta solicitará que você meça novamente sua superfície de referência.

Alterando a superfície de layout

Se precisar alterar a superfície, por exemplo, mudando de:

Piso para teto
Uma elevação de laje para outra

Você deve:

Clicar na seta "Voltar" no canto superior direito
Selecionar o aplicativo de Layout

Você será então solicitado novamente a girar o laser para a superfície de referência e medir, permitindo redefinir a superfície de referência.

Como dispor pontos com precisão usando o laser

À medida que a distância da estação total aumenta, o ponto do laser se torna maior e menos focado.
Para identificar com precisão o centro do laser, use o seguinte método.

Laser próximo à estação total (esquerda) versus longe da estação total (direita), aumento da dispersão com a distância

Técnica recomendada

Pegue um objeto resistente com uma superfície plana e não reflexiva, como:
- Um pedaço de papelão
- Um cartão
- O verso de um prisma (como o verso do POA 26)
- Uma régua
Segure o objeto voltado para a estação total para que o laser seja claramente visível
Mova lentamente o objeto afastando-o da estação total
Observe o valor da medição ao vivo no HCL
Quando a leitura mostrar 0,000 m, você está na posição exata do layout

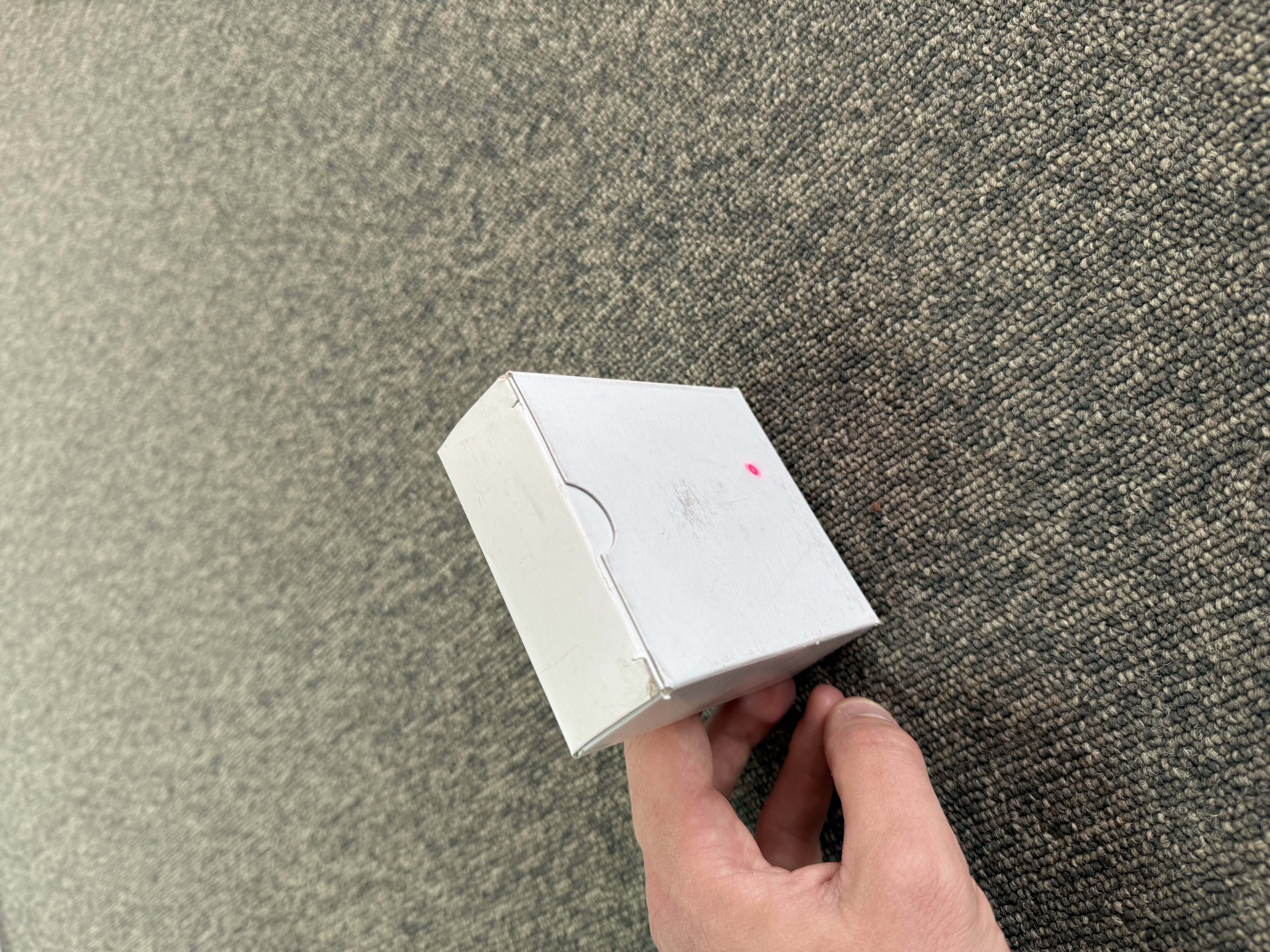

Laser projetado em uma superfície de papelão para identificar claramente o centro do ponto do laser

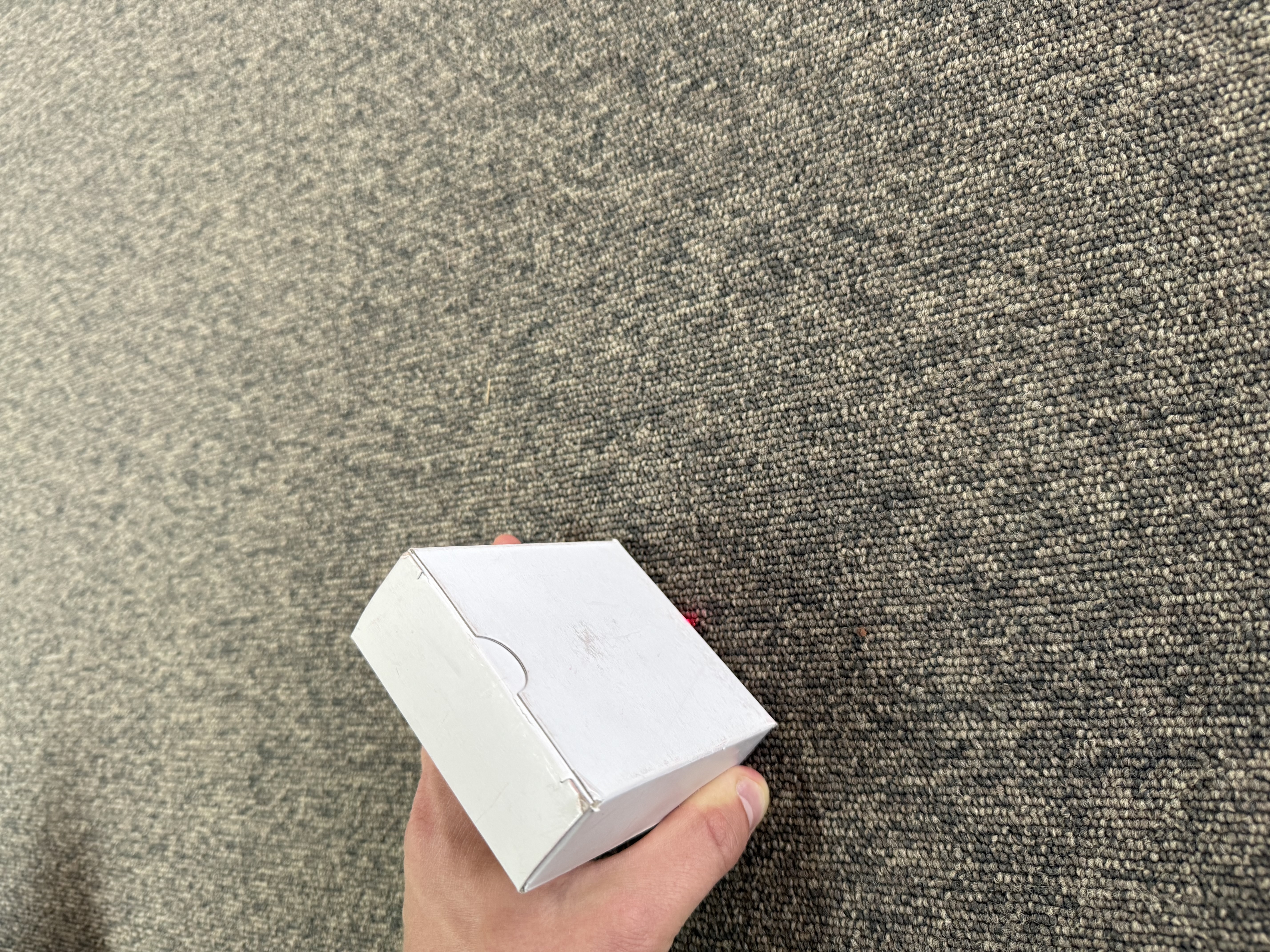

Ponto exato do layout onde o centro do laser é transferido da referência do papelão para o chão e o software indica uma variação de 0 mm

Isso indica que o centro do laser está alinhado com o ponto alvo.

Marque o ponto na superfície
Passe para o próximo ponto

Melhores práticas e limitações

O layout com laser é mais adequado para superfícies planas e acessíveis
Não é recomendado para:
- Layout crítico em altura (onde a altura do ponto é crítica para identificação)
- Superfícies inclinadas
- Layout de precisão em longas distâncias
Sempre certifique-se de que as alturas estejam desativadas antes de começar
Use materiais não reflexivos para evitar leituras falsas

Casos comuns de uso

O layout com laser é particularmente útil para:

Layout de trilhos para drywall
Penetrações no piso
Âncoras ou mangas fixadas no piso
Layout em lajes de concreto
Layout de divisórias internas
Marcação de pontos de referência antes do layout detalhado com prisma
