Checklist de configuração inicial do tablet PLC

Configurar corretamente o tablet PLC antes de começar o trabalho ajuda a garantir que o tablet, o Hilti Construction Layout (HCL) e sua ferramenta de layout estejam configurados para o seu fluxo de trabalho.

Use este checklist ao configurar um novo tablet PLC ou preparar um tablet para um novo usuário.

Conecte o tablet à tomada, pressione o botão liga/desliga e siga as etapas abaixo.

1. Conclua a configuração inicial do Windows

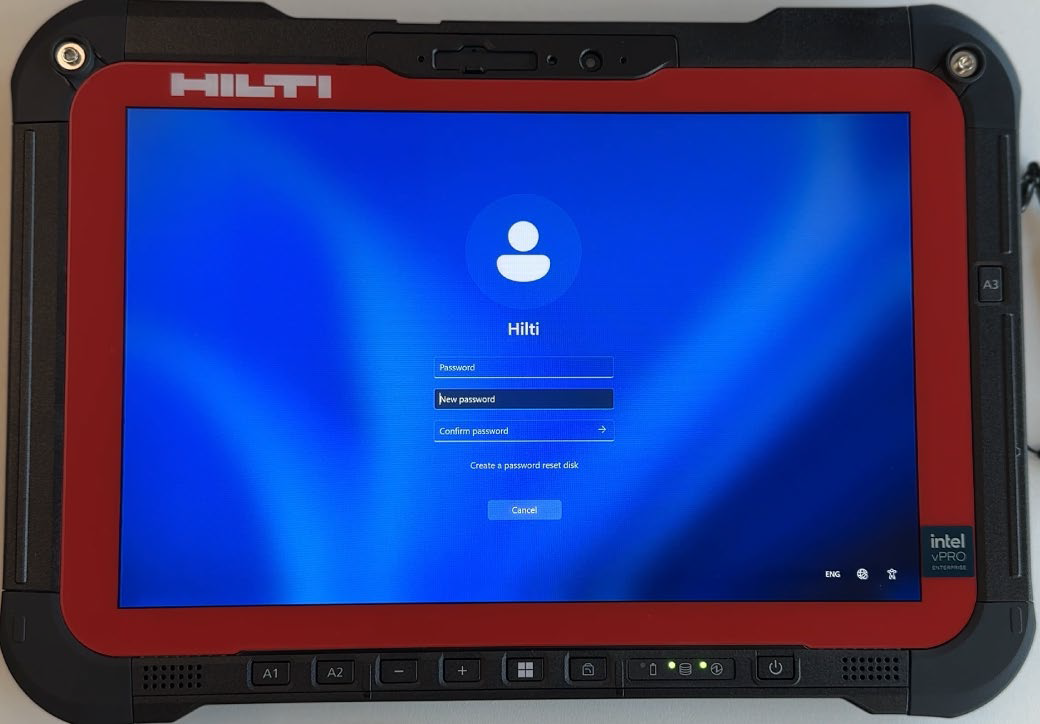

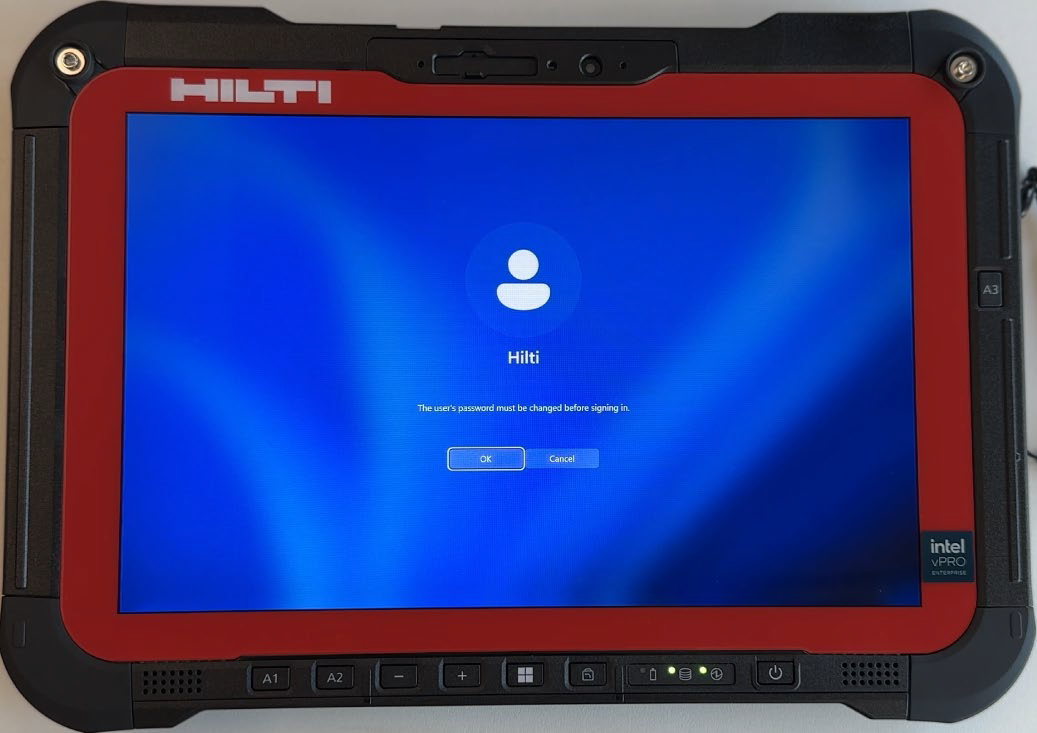

Crie sua senha do Windows

Os tablets PLC exigem uma senha do Windows definida pelo usuário durante a inicialização inicial. Embora também seja possível deixar a senha em branco, isso deixa os dados do tablet vulneráveis a serem obtidos sem o conhecimento do usuário.

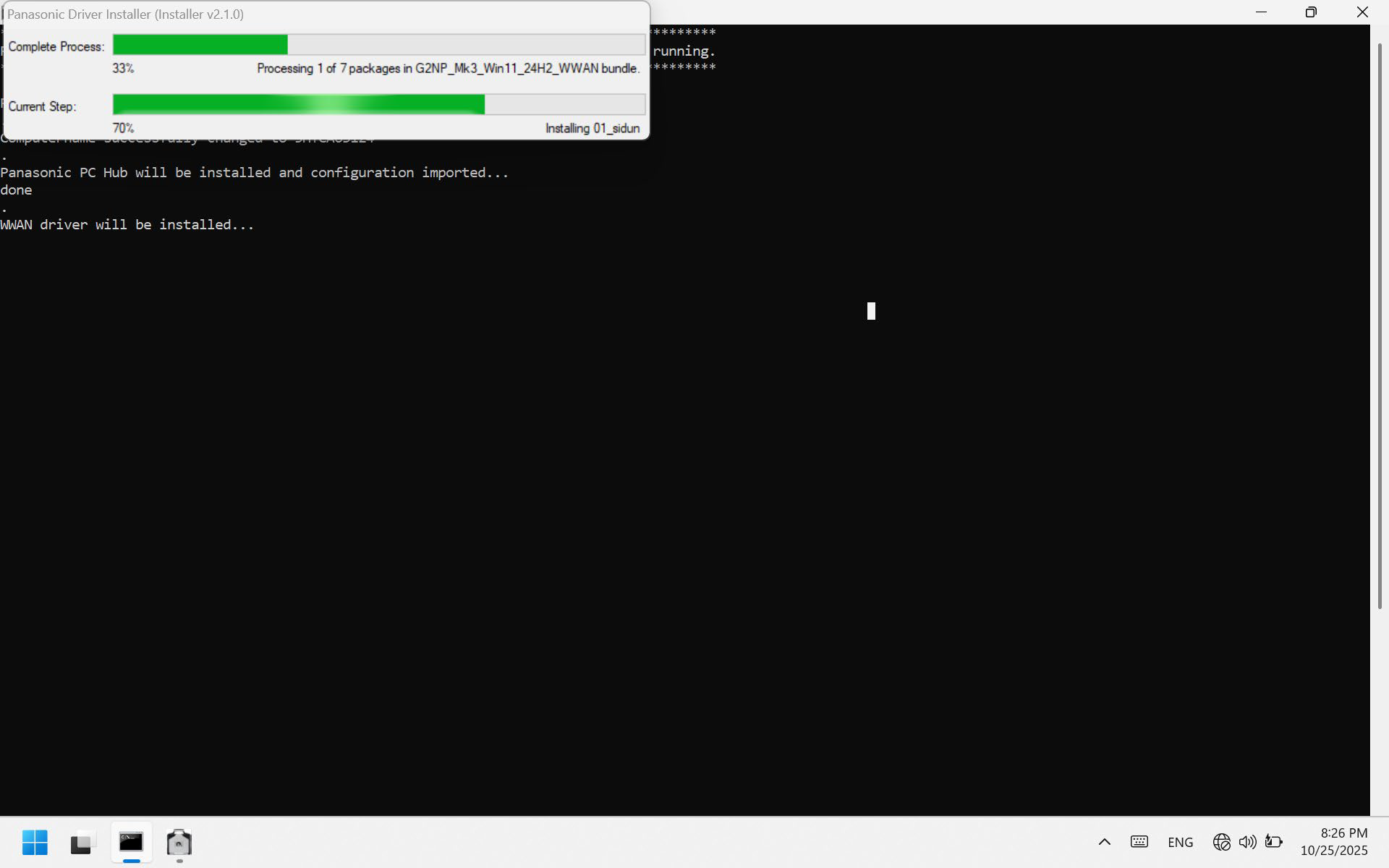

Permita a instalação dos drivers da Panasonic (automática)

A instalação do driver da Panasonic pode começar automaticamente. Deixe esse processo ser concluído antes de prosseguir com qualquer outra etapa.

2. Entenda os ícones da área de trabalho

A disposição da área de trabalho exibirá vários ícones automáticos:

Hilti PSA 200 Monitor

Ignore este aplicativo para aplicações de Layout Digital. Este aplicativo não está relacionado ao uso de estação total, mas sim ao ferroscan PS 300 e ao scanner de radar PS 1000 da Hilti.

Hilti Construction Layout

Este é o software HCL que você precisará executar para usar sua estação total.

Panasonic PC Hub

Este é o local principal onde você atualizará as configurações gerais do tablet. Consulte este artigo para obter mais informações.

3. Conecte o tablet ao Wi-Fi e execute as atualizações

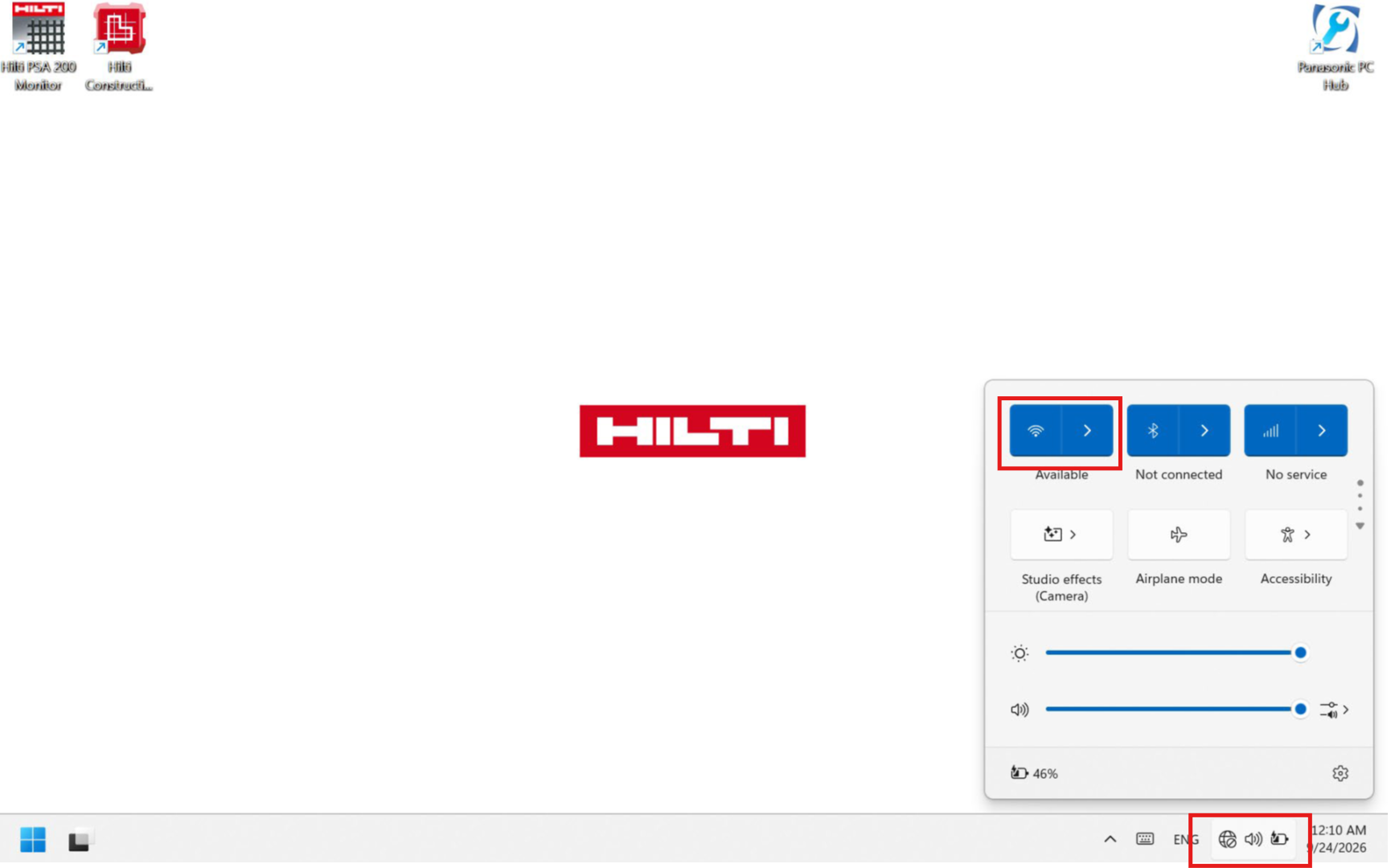

Para garantir que todas as atualizações posteriores sejam instaladas, é importante conectar o tablet a uma rede Wi-Fi.

Execute as atualizações do Windows

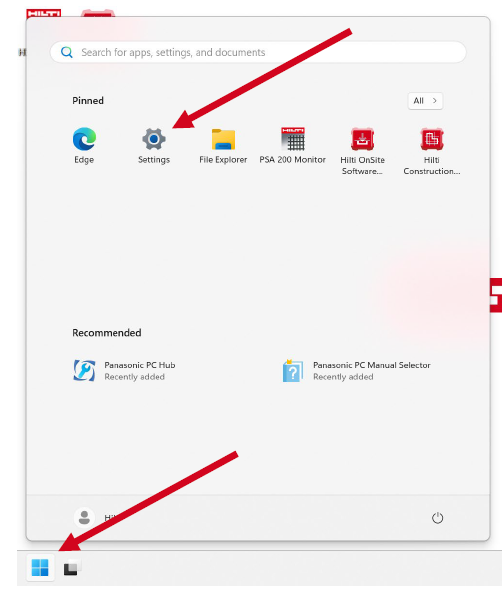

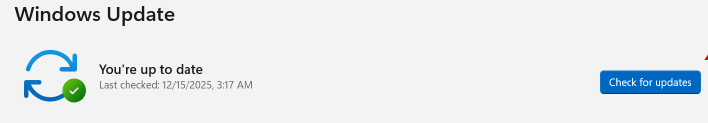

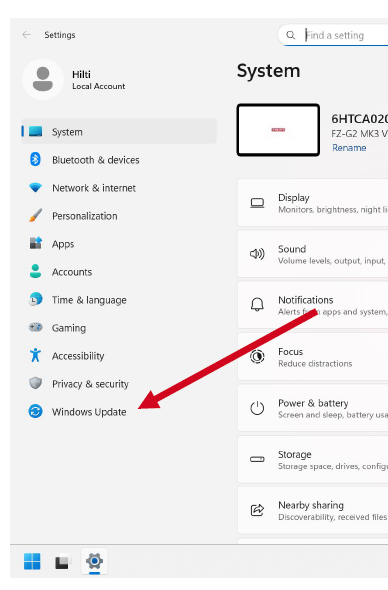

Conforme indicado nas telas abaixo, acesse Iniciar > Configurações > Windows Update > Verificar se há atualizações. Enquanto estiver conectado ao Wi-Fi, execute essas atualizações, reinicie o PC quando solicitado e repita o processo até que todas as atualizações sejam instaladas.

Observação: as atualizações do Windows serão pouco frequentes após a configuração inicial, mas é recomendável verificá-las sempre que houver tempo. Pode haver atualizações críticas de drivers que garantam que a ferramenta, o tablet, o Bluetooth e o Wi-Fi funcionem corretamente em conjunto.

Execute as atualizações do Panasonic PC Hub

Agora, abra o Panasonic PC Hub:

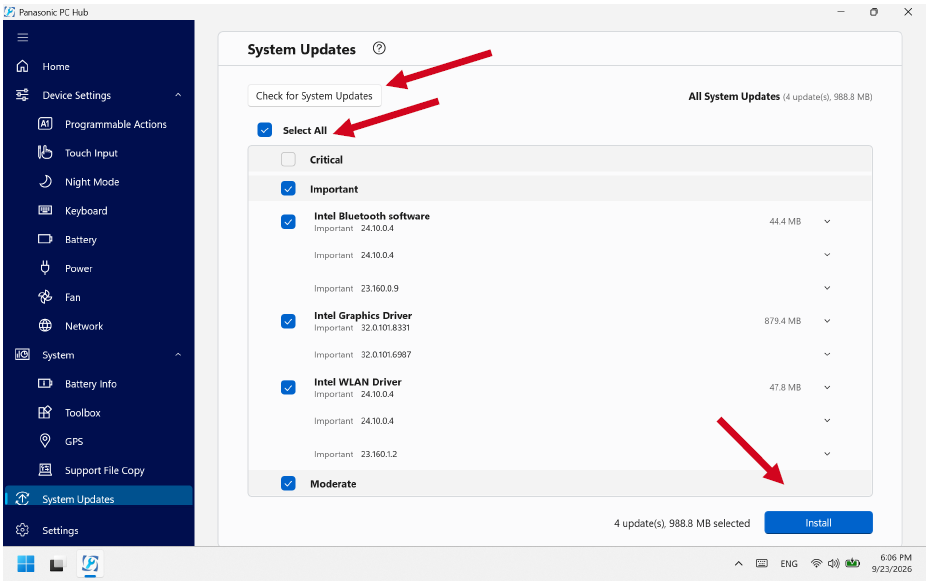

Acesse Atualizações do sistema > Verificar se há atualizações e, em seguida, "selecionar tudo" e "instalar":

Essas atualizações do sistema verificam se os drivers e softwares específicos da Panasonic estão atualizados para o próprio tablet. Elas também podem ser essenciais para garantir que a ferramenta, o tablet, o Bluetooth e o Wi-Fi funcionem corretamente em conjunto.

Execute as atualizações do HCL

Agora, abra o Hilti Construction Layout:

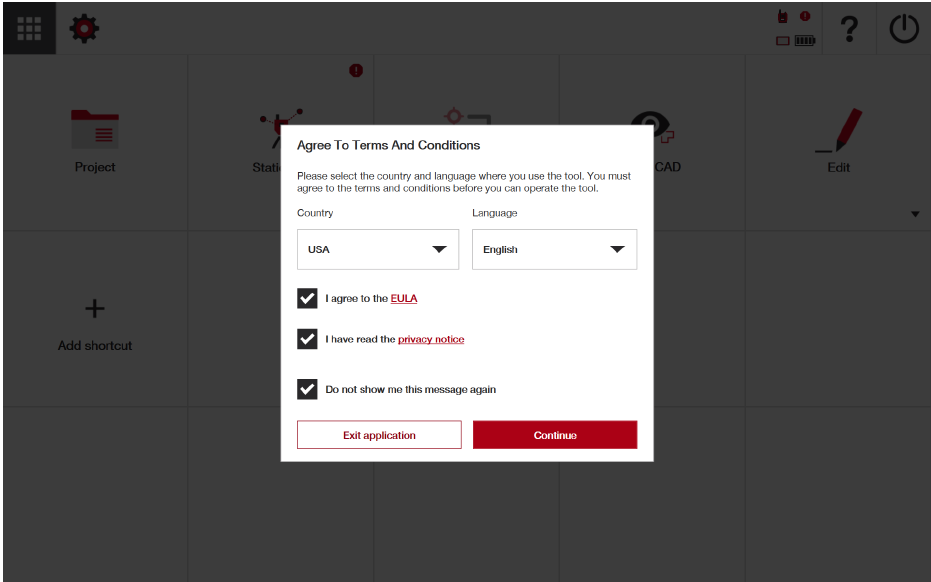

Quando solicitado, concorde com os termos e condições:

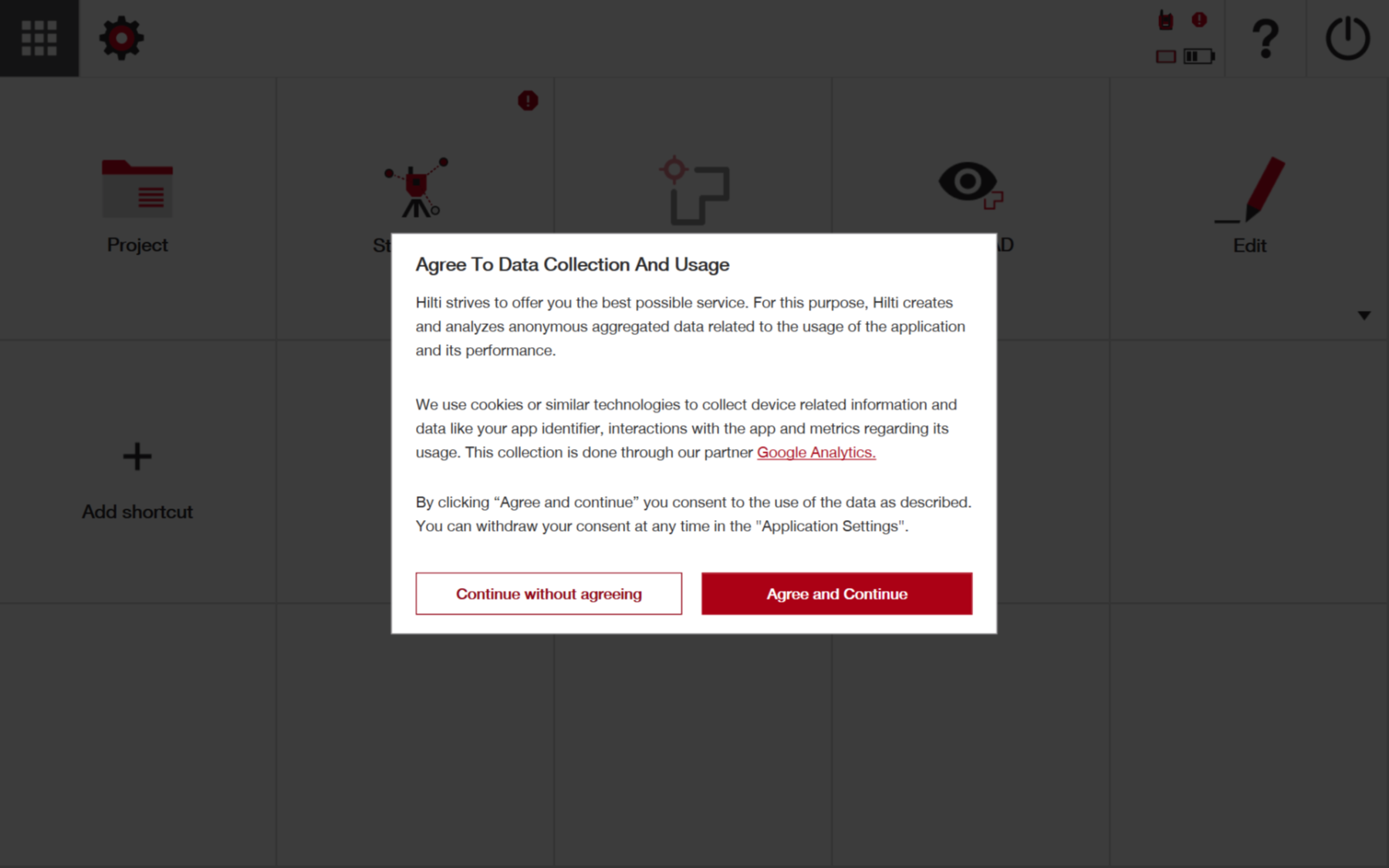

Quando solicitado, selecione sua opção em relação à coleta de dados:

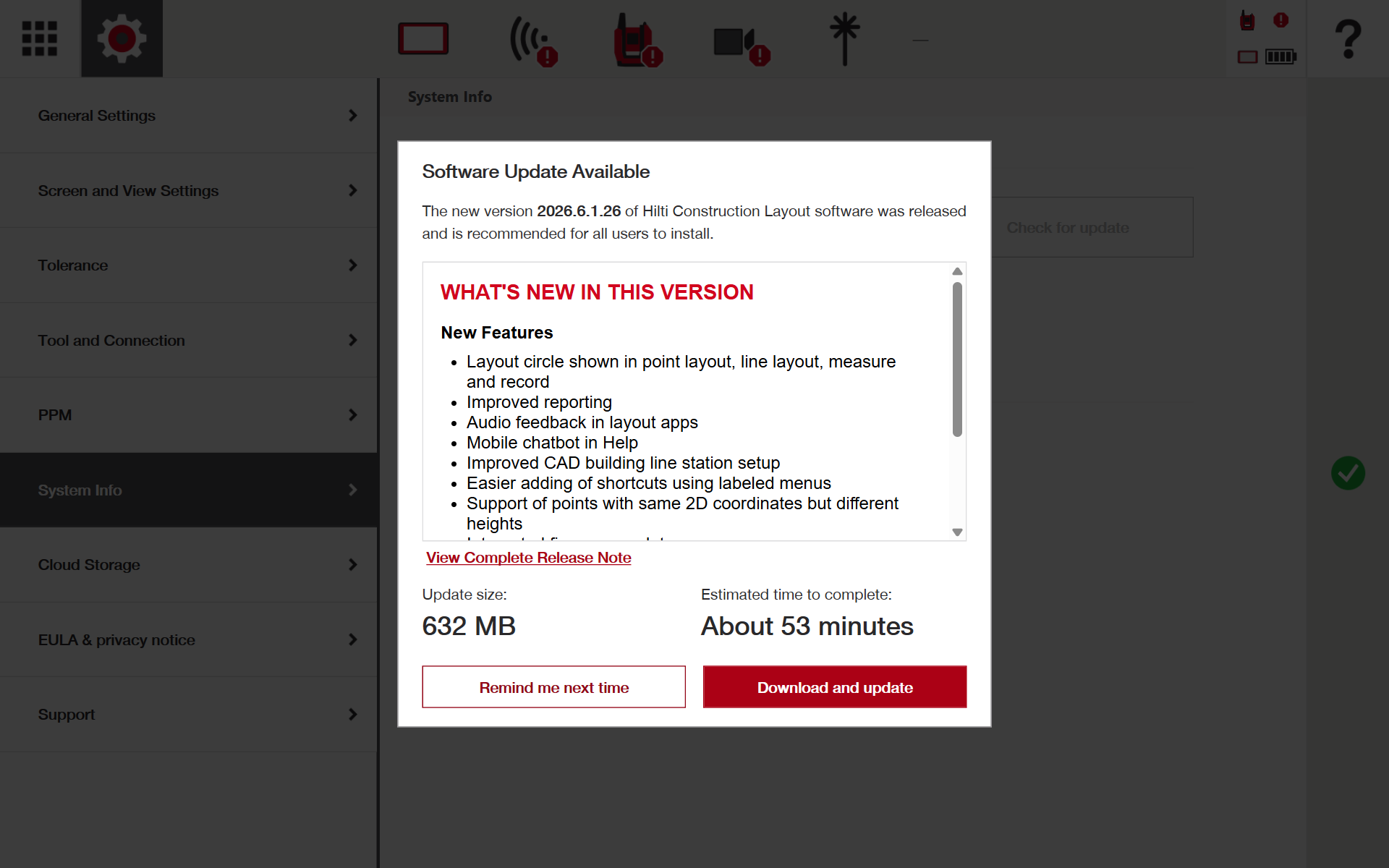

Acesse Configurações > Informações do sistema > Verificar se há atualizações e selecione "Baixar e atualizar" quando solicitado:

Este artigo explica detalhadamente como garantir que todas as atualizações sejam instaladas para o software e o firmware da ferramenta. Consulte-o para obter mais informações.

4. Ajuste as configurações do HCL

As configurações do HCL são totalmente personalizáveis de acordo com suas necessidades. Consulte este artigo para revisar as várias configurações disponíveis.

A configuração mais importante nesta fase inicial, no entanto, seria selecionar a ferramenta correta (ou unidade principal) que você usará com o tablet e preparar-se para definir as configurações corretas de PPM (pressão e temperatura do ar).

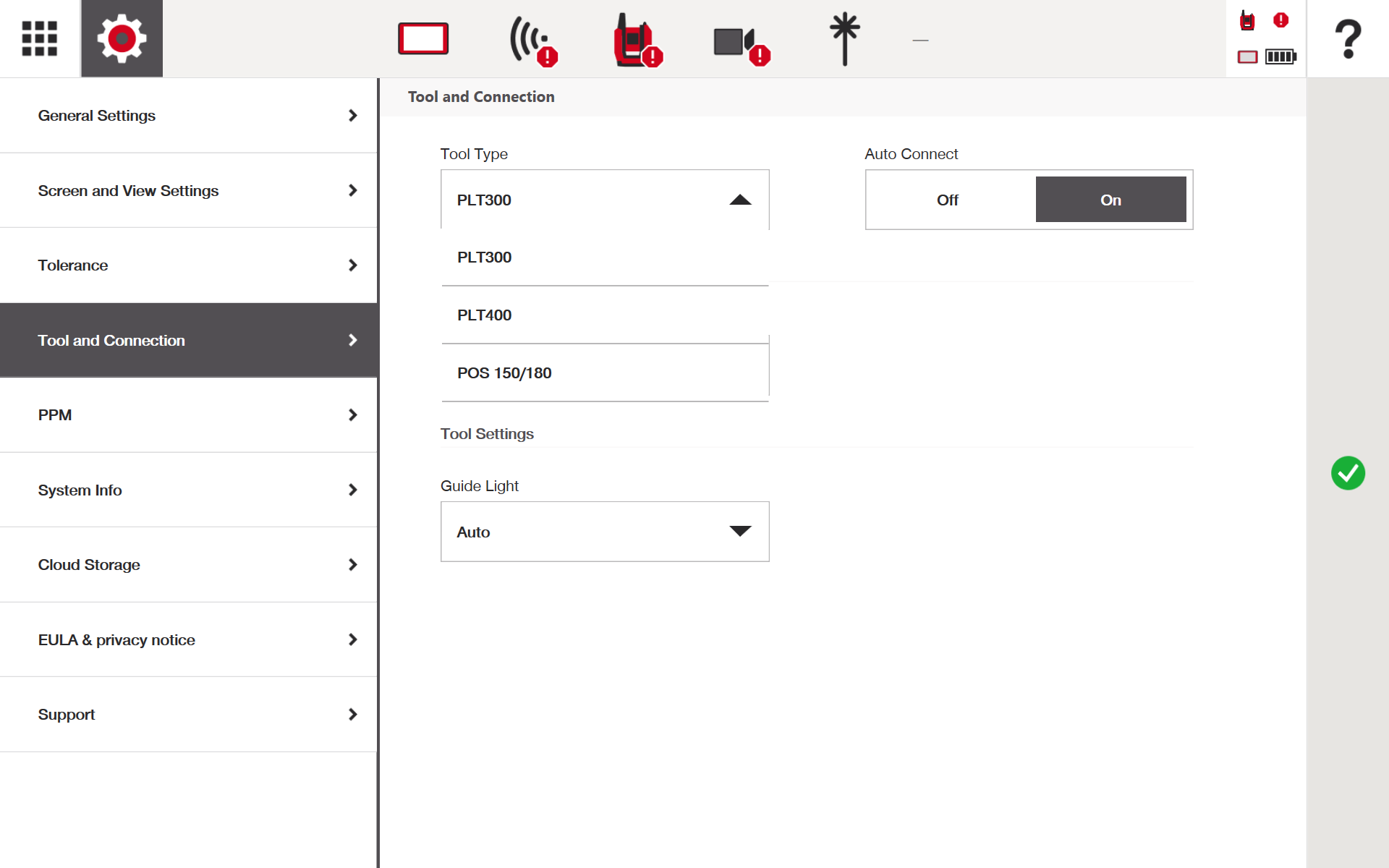

Acesse Configurações > Ferramenta e conexão > Tipo de ferramenta e selecione a ferramenta que você usará com o tablet.

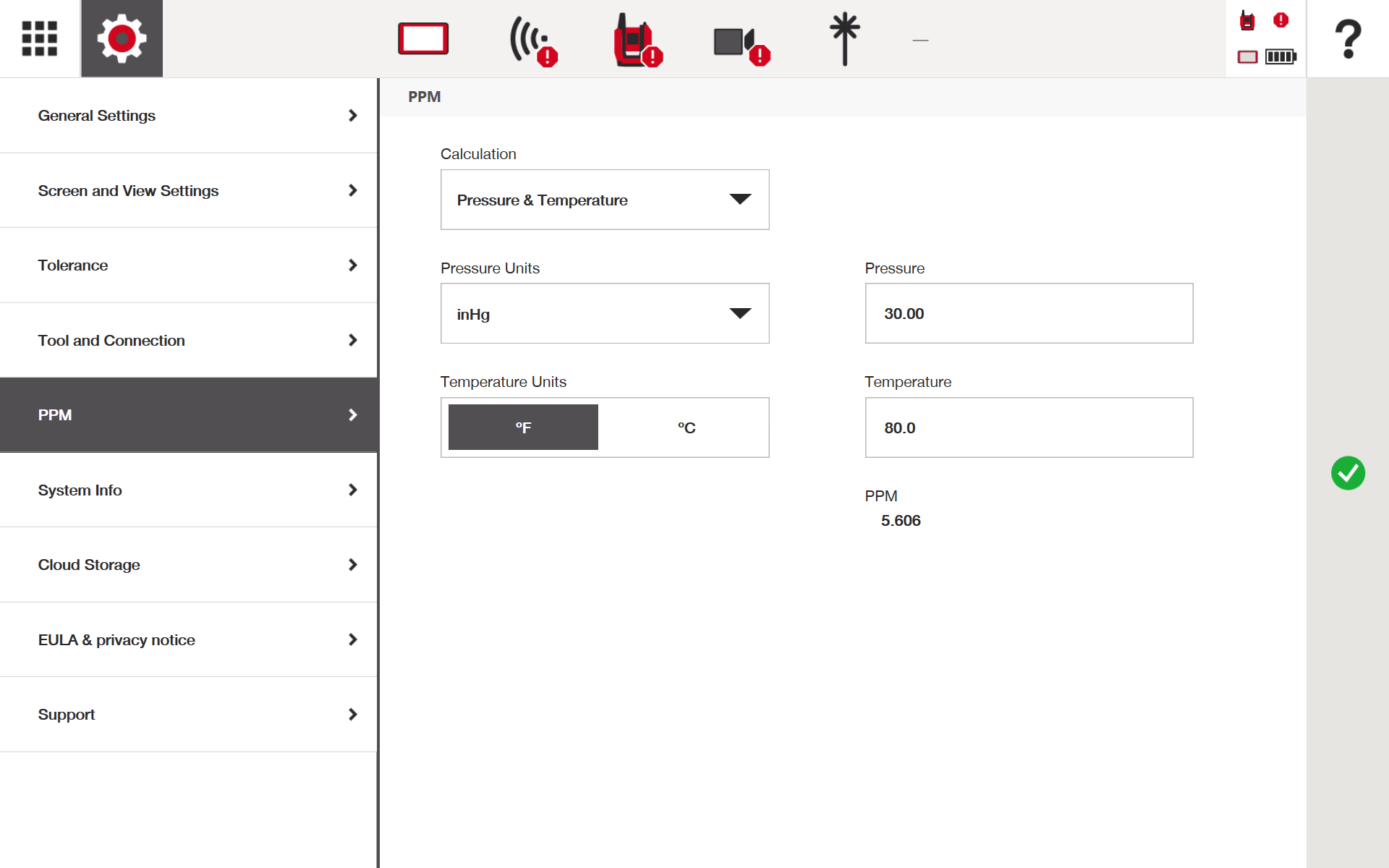

Acesse Configurações > PPM e ajuste as unidades de pressão e temperatura para as unidades de sua preferência (Fahrenheit/Celsius etc.). Essas configurações serão ajustadas quando a ferramenta estiver em uso no local. Consulte este artigo para obter mais informações sobre PPM.

5. Configure as "Ações programáveis" ou seus "Botões de atalho"

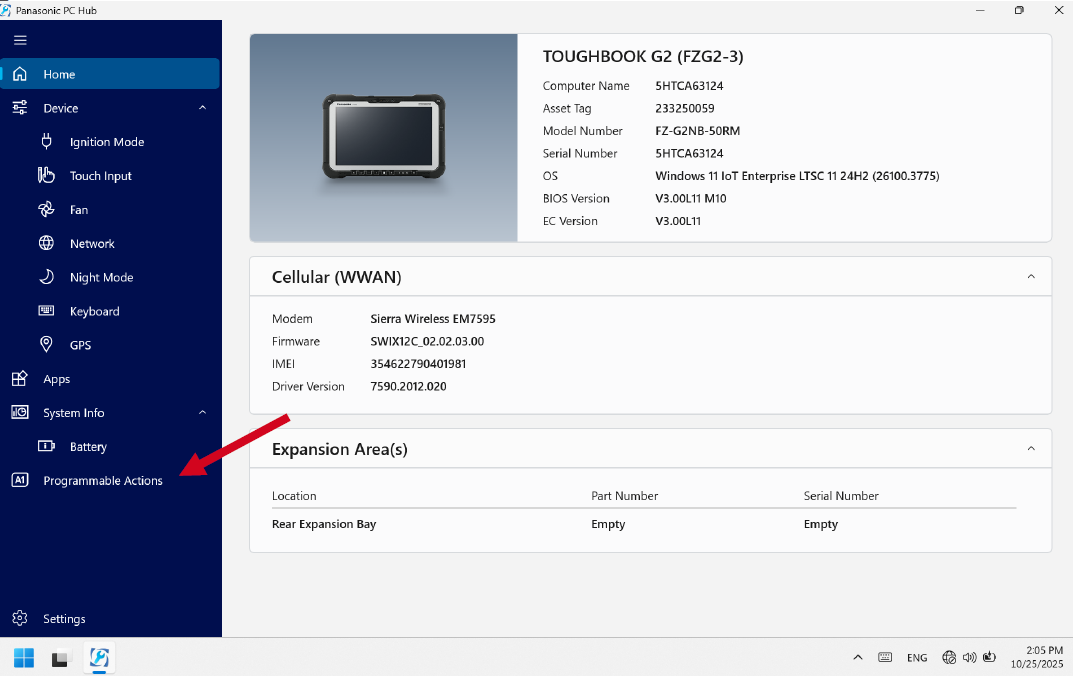

Abra novamente o Panasonic PC Hub e acesse "Ações programáveis".

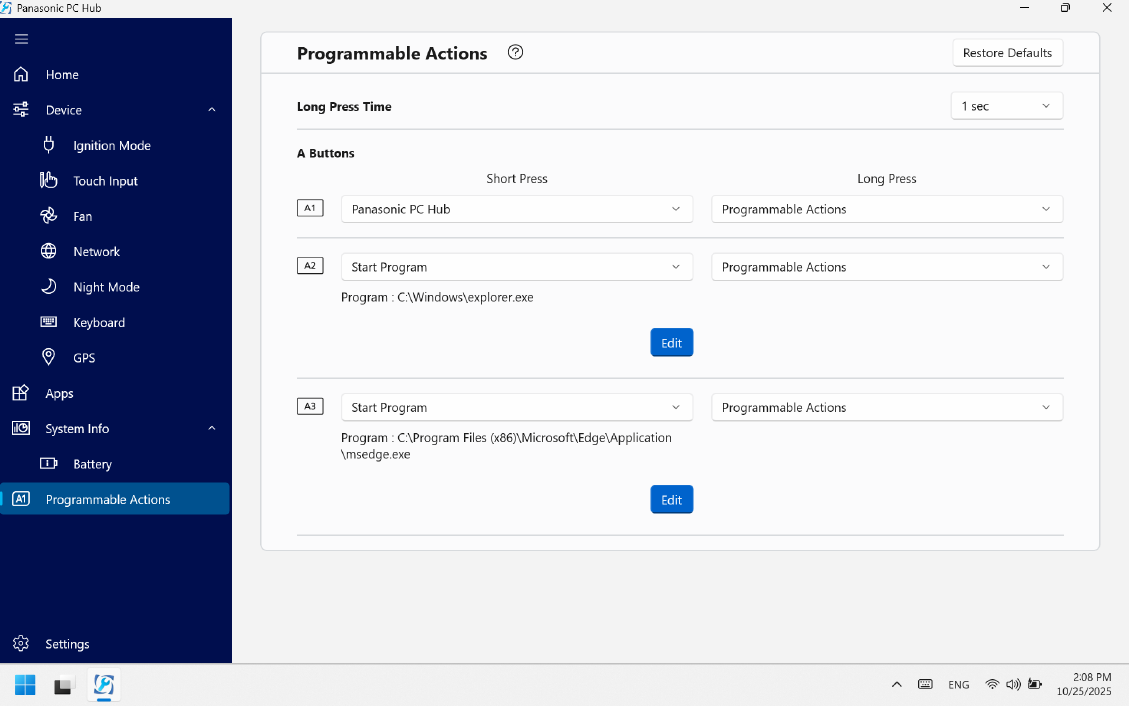

Os botões de atalho do tablet (A1, A2 e A3) podem ser personalizados de acordo com suas necessidades (veja abaixo). Consulte este artigo para obter informações mais detalhadas. Nesta etapa, talvez você prefira alterar uma opção de pressionamento curto ou longo para "Desligar a tela".

6. Ajuste as configurações de "Entrada por toque" no Panasonic PC Hub

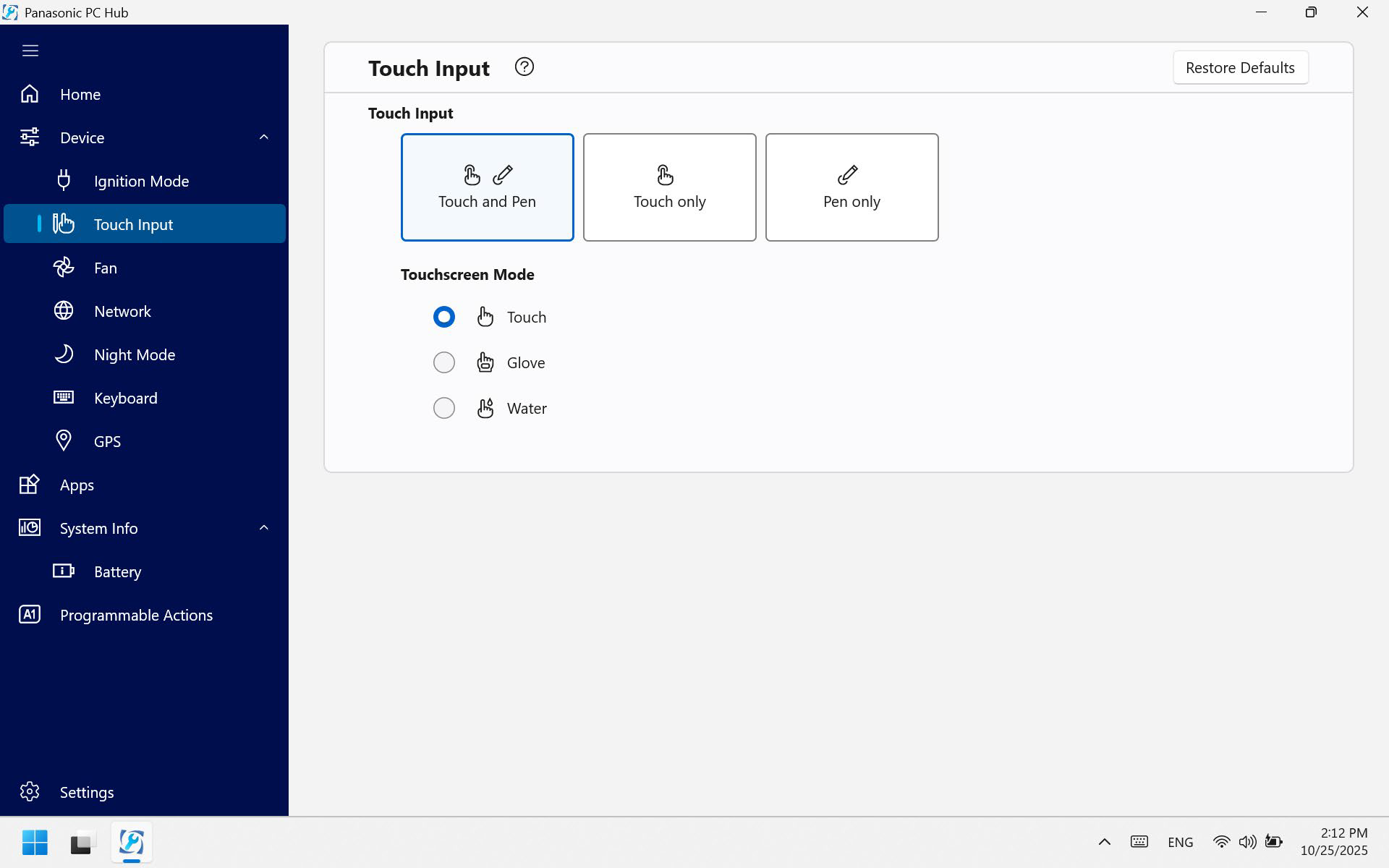

Esta seção permite ajustar como você prefere interagir com o tablet, dependendo das suas condições. Consulte este artigo para obter mais informações, mas a sugestão aqui é mudar de "toque" para "luva" ou "água" se você estiver usando luvas de trabalho ou trabalhando em condições úmidas:

7. Instale a caneta e o cordão

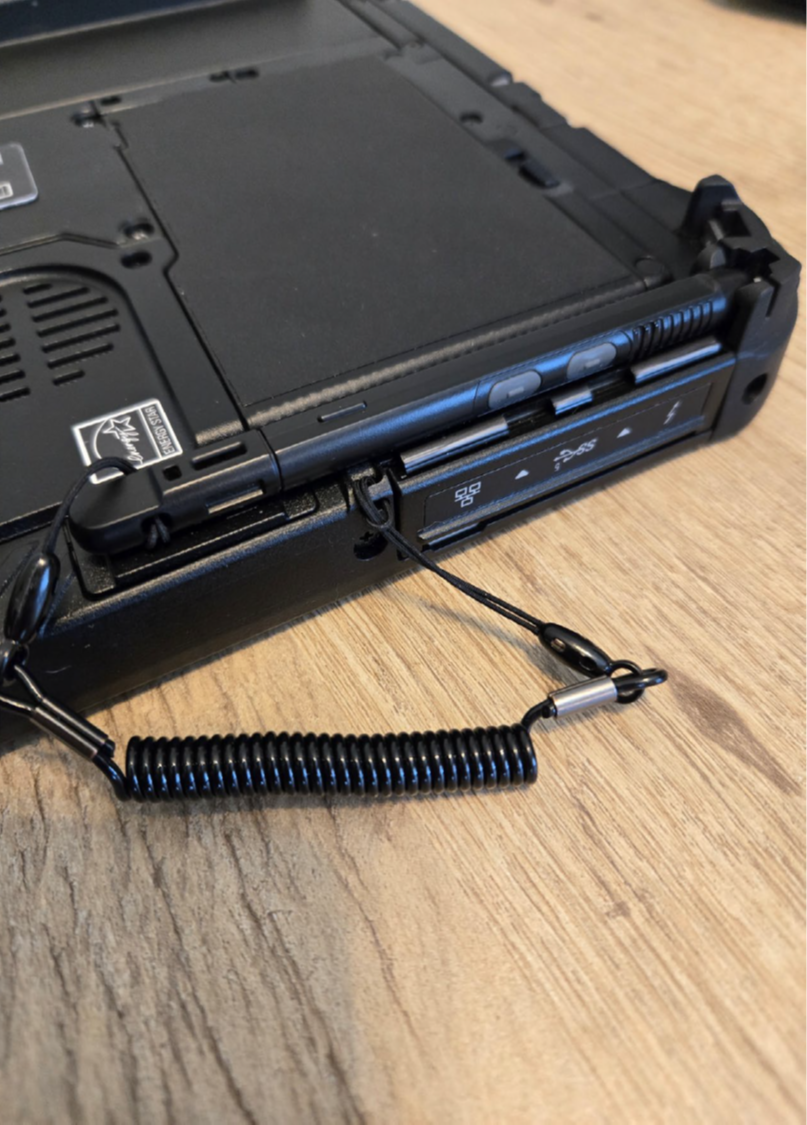

Seu tablet vem com uma caneta e um cordão. Para instalar, prenda uma extremidade do cordão à caneta e a outra ao encaixe do cordão no tablet. A caneta se encaixará na lateral do tablet:

8. Ajuste a data e a hora

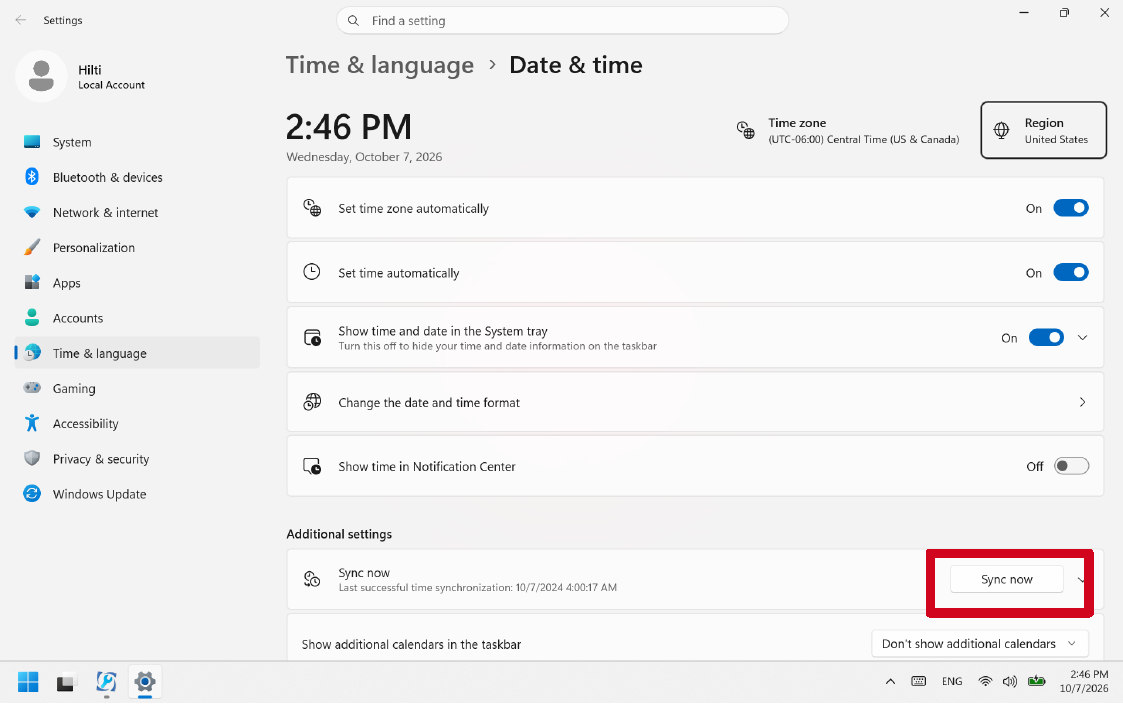

Seu tablet deve estar com a data e a hora corretas, para que os projetos e as informações no HCL recebam o registro de data e hora adequado. Enquanto estiver conectado à internet, acesse as configurações de data e hora e faça a "sincronização" com sua localização. Verifique se estão corretas antes de prosseguir.

9. Revise os acessórios relevantes

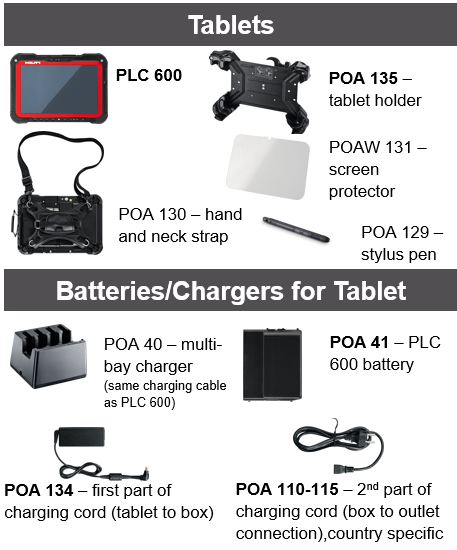

Consulte este artigo para obter mais informações sobre acessórios em geral. Nesta seção, observe que a Panasonic oferece baterias extras para o tablet (POA 41) e um carregador com vários compartimentos (POA 40), que podem ser usados para aumentar a produtividade e reduzir o tempo de inatividade.

Acessórios adicionais na captura de tela abaixo:

10. Se precisar de ajuda

Lembre-se de que há opções para obter assistência. Consulte este artigo para obter mais informações.
