Vad är kontrollpunkter?

Definition av kontrollpunkter

Kontrollpunkter är specifika platser på en arbetsplats som används för mätningar, vanligtvis satta av en landmätare. Exakta kontrollpunkter säkerställer precis layoutarbete.

Hur ser kontrollpunkter ut i en CAD-fil?

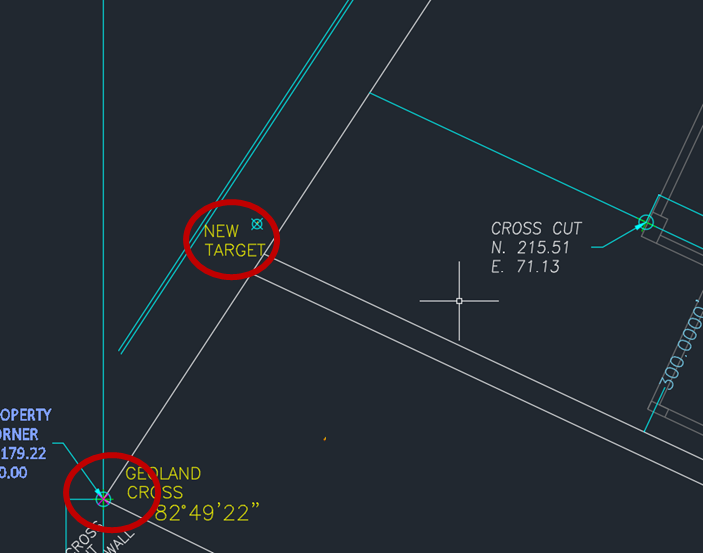

CAD-filer har ofta en mycket tydlig ikon som visar platsen för de olika kontrollpunkterna som ska finnas på arbetsplatsen. De ser vanligtvis ut som ett mycket tydligt "X", eller något liknande, med text som förtydligar vad ikonen representerar. Ritaren bör kunna förklara hur kontrollpunkterna är märkta.

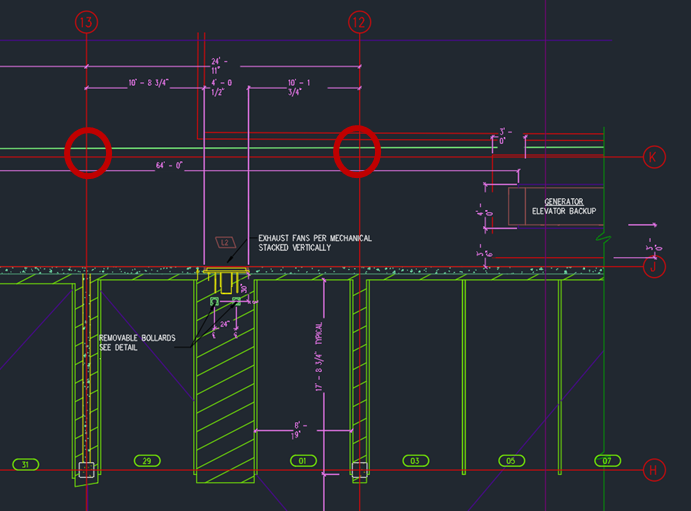

Kontrollpunkter kan också representeras av skärningspunkterna för rutnätslinjer på en arbetsplats. De flesta arbetsplatser har någon form av rutnätsystem, utlagt av landmätaren. Tydligt markerade korsningar av dessa rutnätslinjer kan vanligtvis ge en uppenbar plats för kontrollpunkten.

Hur ser kontrollpunkter ut på arbetsplatsen?

Även om en CAD-fil verkar ha tydliga kontrollpunkter utspridda över den digitala versionen av en byggnads layout, är det viktigt att hitta exakt samma kontrollpunkter ute i fält. Nedan finns några bilder på hur kontrollpunkter kan se ut.

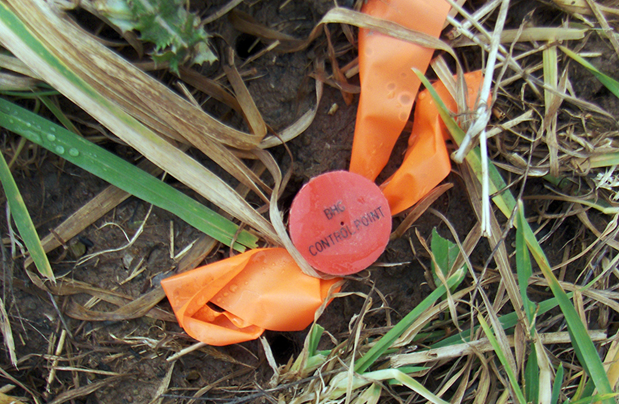

Nedgrävda kontrollpunkter i marken:

Mätnålar:

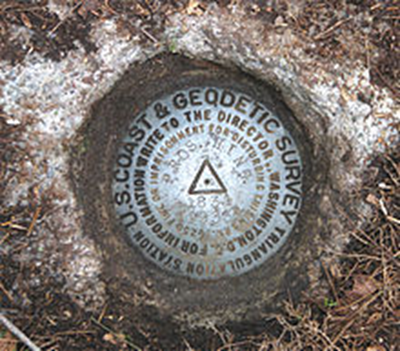

Geodetiska mätpunkter:

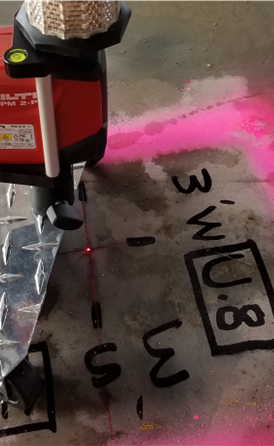

Rutnätslinjers korsningspunkter för förskjutningar:

Monterade prismor:

Monterade reflekterande mål:

Verifiera noggrannhet innan utläggning:

Om det finns någon oro över noggrannheten i arbetsplatsens kontroll är det vanligtvis första steget att samarbeta med generalentreprenörer och landmätare för att hitta en lösning. Om kontrollen är felaktig kommer layouten att bli fel.

Som tur är finns det många funktioner i Hilti Construction Layout-programvaran som kan användas för att inspektera kontrollpunktmätningar och noggrannhet för att hjälpa slutanvändaren att göra så mycket noggrannhetsverifiering som möjligt och därmed underlätta dessa diskussioner med andra teammedlemmar.
