Kontrollpunkter och instrumentuppställning – bästa praxis

Bästa praxis för optimal uppställning av kontrollpunkter och instrument omfattar:

1. Håll kontrollpunkterna vid ytterkanterna av layoutområdet och omge hela arbetsplatsen om möjligt
2. Bibehåll lämpliga vinklar mellan kontrollpunkterna (cirka 45°–120°) och undvik att mäta kontrollpunkter som ligger tätt och oregelbundet samlade
3. Använd minst 3 kontrollpunkter, helst 4–5 om möjligt
4. Prioritera kontrollpunkter som är säkra och orubbliga
5. Håll om möjligt kontrollpunkterna på samma horisontella plan
6. När du använder prismastången för stationering ska du försöka hålla prismat så nära marken som möjligt
7. Säkra totalstationen så att den inte glider eller vibrerar
8. Lägg till backsiktsprismor som ytterligare kontrollpunkter runt arbetsplatsen

Använd minst 3 kontrollpunkter:

För totalstationer gäller att ju fler kontrollpunkter du har tillgång till, desto bättre. Särskilt med HCL kan instrumentet ta de kontrollpunkter du mäter och beräkna den bästa antagna uppställningen av totalstationen. Det beräknar vilka kontrollpunkter som är mest exakta att använda och rekommenderar även vilka kontrollpunkter som sannolikt är felaktiga. Ju fler kontrollpunkter det har att analysera, desto större är sannolikheten att en korrekt station kan hittas.

Även om instrumentet kan beräkna en stationsposition baserat på endast 2 kontrollpunkter, gör 3 eller fler kontrollpunkter att totalstationen kan rekommendera det bästa stationeringsalternativet utifrån de mätdata som samlats in. Dessutom minskar risken för att instrumentet inte kan stationeras om en eller flera av kontrollpunkterna är dolda eller har flyttats, när du har 3 eller fler kontrollpunkter att mäta in.

Prioritera kontrollpunkter som är säkra och orubbliga:

Om du är osäker på vilka kontrollpunkter som är korrekta eller felaktiga är det klokt att prioritera kontrollpunkter som verkar säkra och orubbliga, till exempel kontrollpunkter som är monterade eller förankrade på plats. Om dessa mäts felaktigt är det mer sannolikt att de har ritats fel i CAD eller märkts felaktigt i projektet. Om dessa typer av kontrollpunkter inte hjälper till att stationera instrumentet kan det vara nödvändigt att kontakta huvudentreprenören eller lantmätaren.

Håll kontrollpunkterna vid ytterkanterna av layoutområdet och omge arbetsplatsen:

Ju mer konsekvent du är med att mäta kontrollpunkter som sträcker sig bortom ditt layoutområde, desto mer konsekvent blir din layout. Om dina kontrollpunktsmätningar exempelvis bara ligger 10 m från huvudenheten är det osannolikt att en punkt som ligger 30 m från huvudenheten kan läggas ut med hög noggrannhet. Bästa praxis är att etablera monterade och säkra kontrollpunkter som omger arbetsplatsen, så att du sällan lägger ut punkter bortom dem.

Genom att ha kontrollpunkter runt arbetsplatsen får totalstationen också möjlighet att göra en fullständig 360°-rotation under stationeringsprocessen. Den mäter varje kontrollpunkt i följd och roterar i praktiken ett helt varv för att göra det. När den genomför en fullständig 360°-rotation blir beräkningen av dess position sannolikt mer exakt.

Bibehåll ett konsekvent horisontellt plan och en vridningsvinkel på 45°–120° mellan kontrollpunkterna:

Horisontella och vertikala vinklar är en viktig del av hur totalstationen beräknar olika mätningar, särskilt dess position på arbetsplatsen. Genom att hålla alla kontrollpunkter på samma horisontella plan minskar du risken för ett positioneringsfel, eftersom den vertikala vinkeln förblir relativt konstant mellan punkterna.

Genom att dessutom hålla de horisontella vinkelvridningarna mellan kontrollpunkterna mellan 45° och 120° ökar sannolikheten för att du ska få så exakt positionering som möjligt. Genom att hålla detta intervall för horisontella vinkelvridningar förhindrar du att totalstationen beräknar positionen utifrån stora skillnader i horisontella vinklar. Det är till exempel svårare att få en exakt positionering om den beräknas utifrån vinkelvridningar på 5° och 145° än om den beräknas utifrån konsekventa vridningar på 90°.

Håll om möjligt prismat nära marken under stationeringen:

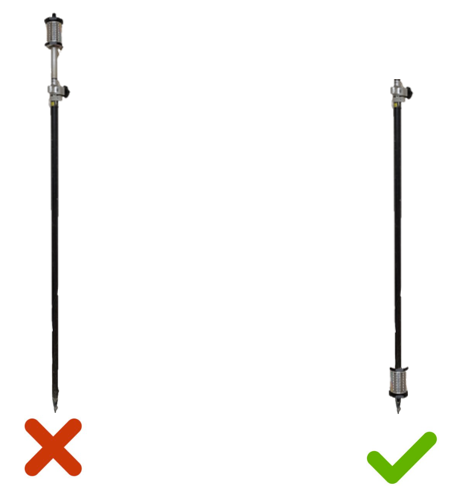

Om du använder en prismastång för att stationera instrumentet, som på bilden nedan, kan du överväga att placera prismat längst ner på stången i stället för högst upp. Om prismat sitter längst ner på stången minskar det risken för fel på grund av att stången inte är lodrät när kontrollpunkterna mäts.

Oavsett om prismat sitter högst upp eller längst ner på prismastången ska du vara noga med att hålla prismastången lodrät, särskilt när du använder den för stationering.

Säkra totalstationen så att den inte glider eller vibrerar:

Använd kreativa metoder för att säkra huvudenheten så att den inte vibrerar eller glider. Även om instrumentet utför sina egna kalibreringar ger du dig själv de bästa förutsättningarna för att bibehålla noggrannheten under hela layoutarbetet genom att se till att det står på en säker och stabil plats på arbetsplatsen.

Lägg till backsiktsprismor som ytterligare kontrollpunkter:

När instrumentet har stationerats är det alltid klokt att använda applikationen Mät och registrera för att mäta in ytterligare kontrollpunkter som kan användas i framtiden. Att använda backsiktsprismor, till exempel POA 103, är ett utmärkt sätt att säkerställa en konsekvent kontroll på arbetsplatsen. Ju fler backsiktsprismor du sparar som kontrollpunkter, desto större är sannolikheten att du minskar konsekvenserna av att kontrollpunkter döljs eller tas bort under projektet.
