Vad betyder informationen i "Station Details" under stationering?

"Station Details" visar placeringssäkerhet efter stationering

Skärmen "Station Details" visas under stationeringsprocesser som kräver att totalstationen beräknar en koordinatposition i förhållande till de kontrollpunkter den mäter, såsom vid stationering med kontrollpunkter. Kort sagt visar station details de potentiella felen och graden av säkerhet i den koordinatposition som totalstationen beräknat för sig själv.

Det kan vara svårt (och skrämmande) att försöka tolka vad skärmen för station details betyder. Därför, medan HCL visar detaljer om stationeringsfel, använder den också andra metoder för att ge visuella hjälpmedel för att förstå konsekvenserna av de fel som visas på denna detaljskärm. Verktyg som toleransinställningar och visuella hjälpmedel som den gröna layoutcirkeln är mycket hjälpsamma för att förstå noggrannheten vid stationering, till exempel, och är mycket intuitiva.

Om du har svårt att förstå station details, försök då använda toleransinställningarna och visuella hjälpmedel från den gröna layoutcirkeln för att avgöra om din stationeringsnoggrannhet är lämplig för ditt arbete. Nedan förklaras dock skärmen Station Details i lite mer detalj.

"Station Details" förklarar stationsinformation från ett "bästa passform"-scenario

Om du minns konceptet bakom stationering med kontrollpunkter, mäter totalstationen helt enkelt varje kontrollpunkt och avgör hur väl kontrollpunktuppsättningen överensstämmer med hur kontrollpunkterna är ordnade i den digitala designen.

Det är praktiskt (och klokt) att anta att vissa fel sannolikt kommer att finnas vid stationering, eftersom ingen är perfekt. Därför är det viktigt att få så mycket information som möjligt om dessa fel för att kunna mildra deras effekt under layout och mätning.

När huvudenheten mäter varje kontrollpunkt och försöker matcha dem med designen, utför den en "bästa passform"-analys. Med andra ord avgör den vilka kontrollpunkter som sannolikt är mer exakta än andra baserat på vinklarna och mätningarna den gör mellan dem, samtidigt som den tar hänsyn till distansmätningarna från huvud enheten till kontrollpunkterna. Det sker mycket triangulering i bakgrunden.

Med alla dessa olika mätningar – vinkelmätningar och distansmätningar – bestämmer totalstationen sedan sin koordinatposition i förhållande till dessa kontrollpunkter. Återigen är detta efter att ha gjort sin "bästa passform"-analys med de tillhandahållna kontrollpunkterna.

Att förstå "Station Details" – ett exempel

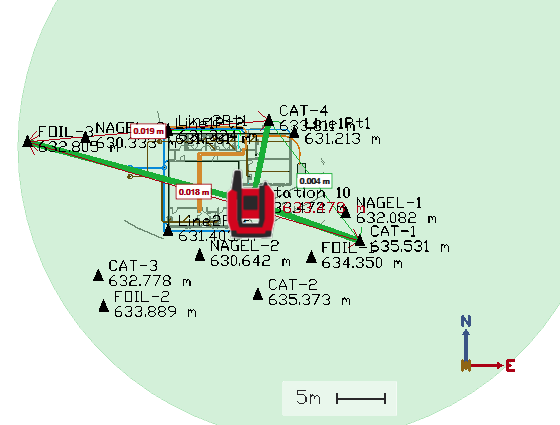

I exemplet nedan ser du att jag har mätt 3 kontrollpunkter på min arbetsplats: CAT-4, FOIL-3 och CAT-1

Du kan se att det finns vissa fel bland de uppmätta punkterna:

• FOIL-3 till CAT-4 har ett avstånd som är 19 mm kortare än designen
• CAT-4 till CAT-1 har ett avstånd 4 mm längre än designen
• CAT-1 till FOIL-3 har ett avstånd 18 mm kortare än designen

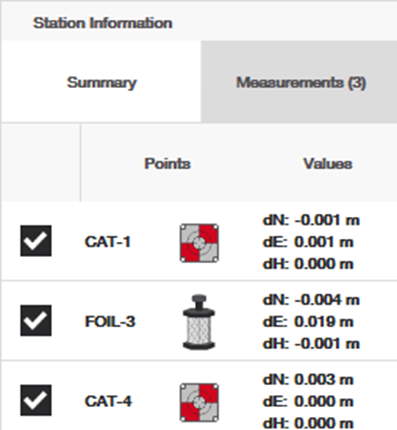

Totalstationen observerar detta och hittar sedan en "bästa passform" för dessa kontrollpunkter att fungera tillsammans. Den visar hur den gjorde detta genom att visa skärmen Station Information för dina uppmätta punkter:

För "bästa passform"-analysen insåg totalstationen troligen att CAT-4 och CAT-1 sannolikt var de bättre, eller mer exakta, kontrollpunkterna och att FOIL-3 sannolikt ledde till fel. Därför kan du se hur den "flyttade" kontrollpunkterna från deras uppmätta plats till vad som skulle göra att de passade bäst tillsammans.

För FOIL-3, till exempel, flyttades den 4 mm söderut och 19 mm österut från planens design.

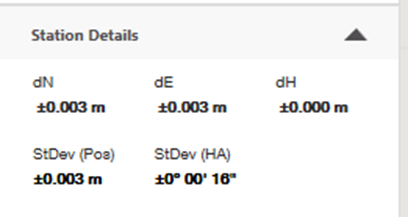

Efter att den gjort denna bästa passform visar den sedan i panelen "Station Details" hur säker den är på att den är placerad vid den koordinat den beräknat för sig själv:

Notera att varje värde har en (+/-) ikon. Vad detta antyder är att vid den koordinatposition som totalstationen bestämmer för sig själv finns en potentiell positionsfel på 3 mm norr/söder, 3 mm öst/väst, en horisontell vinkelavvikelse på +/- 16 bågsekunder. Allt detta leder slutligen till dess "placerings"-fel på +/- 3 mm.

Vad detta betyder för dina tillämpningar avslöjas bäst av den gröna layoutcirkeln enligt dina toleransinställningar. Om du undrar om detta är en "bra" stationering är det upp till dig att avgöra, eftersom ja, fel finns, men stationeringsprocessen säkerställer att du har tillräcklig information för att se vad dessa fel kan vara och hur de kan påverka ditt arbete.

Betyder fel i "Station Details" att jag inte kommer att vara noggrann?

Det är viktigt att förstå att när du stationerar ett verktyg beräknar det helt enkelt var huvudens koordinat är placerad. Efter att du stationerat verktyget kommer totalstationen naturligtvis att lägga ut och mäta punkter exakt enligt deras designdimensioner, med hänsyn till att användaren är noga med att hålla sin prismapåle i våg, ställer in rätt väderförhållanden etc. Många faktorer utöver bara positionering kan påverka noggrannheten.

När det gäller ett "placerings"-fel betyder det att om du skulle komma tillbaka en annan dag och stationera om på kontrollpunkter kan det finnas ett litet millimetermässigt fel i placeringen av punkterna mellan olika stationeringstillfällen dag efter dag.

Detta är anledningen till att en god praxis är att etablera mycket stabila kontrollpunkter för din arbetsplats och använda dem konsekvent under hela ditt projekt. Det hjälper till att hålla din layout och mätningar konsekventa och noggranna dag efter dag. Se denna artikel för mer information om bästa praxis för kontrollpunkter.
