Vad är en stationeringsrapport?

En stationeringsrapport gör det möjligt för dig att se historiken över de olika stationeringsprocedurer och resultat som du använt för ditt projekt. Det finns flera definitioner som du vill förstå för att kunna använda denna rapport effektivt i ditt arbete. Rapporten är intuitiv, och du bör kunna ta till dig informationen snabbt.

Stationeringsrapporten gör det möjligt att följa din noggrannhet i stationeringsprocessen över tid. Du kommer att kunna spåra de kontrollpunkter du använder, koordinaterna för din totalstation för varje stationering, den potentiella avvikelsen för varje stationering och PPM-inställningarna vid tidpunkten för stationeringen. Det är en utmärkt rapport för att följa upp och felsöka din layout och mätningar, särskilt eftersom din exporterade punktdata (såsom utstakade punkter och uppmätta punkter) också sparar stationen där en punkt mättes. Du kan enkelt kontrollera ditt arbete med denna rapport.

För referens, se denna artikel för export av punktinformation.

Demo av stationeringsrapport

Plats för stationeringsrapportapplikationen

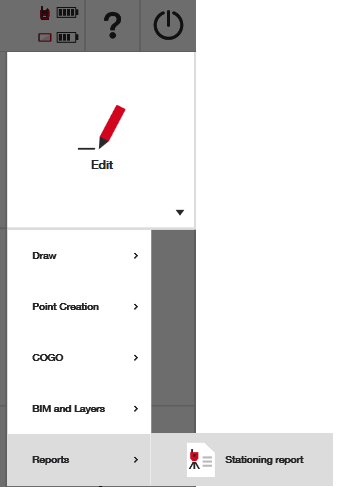

Stationeringsrapportapplikationen finns under redigeringsikonen på startsidan. Navigera till rapporter så får du möjlighet att exportera en stationeringsrapport:

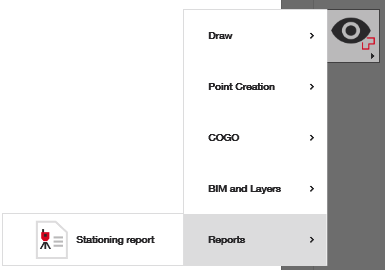

Den finns också på fliken för icke-mätningsapplikationer på cad-view-skärmen:

Rapportinställningar

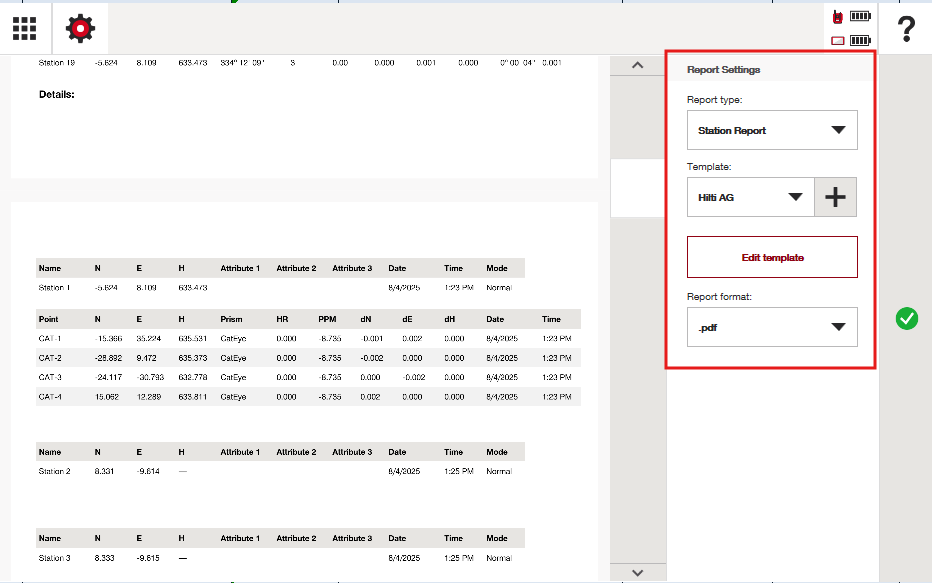

Du kan justera rapportinställningarna före export via exportskärmen:

Använd detta område för att justera din mall eller ändra rapportformatet mellan .xlsx eller .pdf.

Vilka inställningar kan du justera under "Redigera mall"?

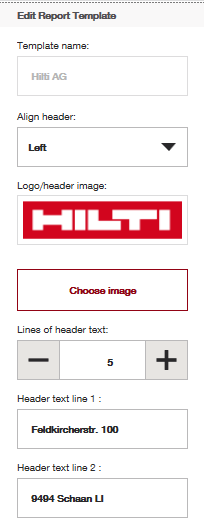

Du kan justera vad som visas i sidhuvudet och sidfoten på din mall, samt var du vill placera sidhuvudet. Anpassa gärna denna rapport efter behov.

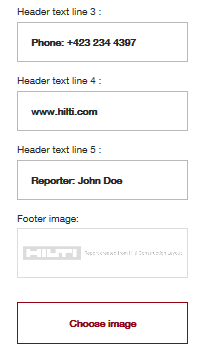

Byt bilder och justera informationen vid behov:

Sidhuvudsinformation i en stationeringsrapport

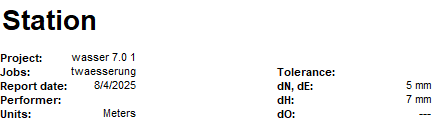

Stationeringsrapporten börjar med ett sidhuvud:

Det visar projektet och uppdraget som stationeringsrapporten hämtas från, rapportdatum, enheterna (fastställda i HCL-inställningarna) och toleransinställningen vid exporttillfället (något som också ställs in i inställningarna – se denna artikel för information om tolerans).

Tabellinformation i en stationeringsrapport

Omedelbart efter sidhuvudet visas en tabell med alla stationer kopplade till uppdraget i projektet från vilket rapporten exporterades:

Här är en lista över vad som visas:

• Namn: Punktens namn för stationen
• NEH: Koordinatinformation för stationen
• Kontrollpunkter: Denna data visar antalet kontrollpunkter som mättes under stationeringsprocessen.
  • Om detta visar "0" beror det på att du stationerade med "över kontrollpunkt" stationering
• hI: Detta är instrumenthöjden som matas in på surfplattan efter stationering (troligtvis vanligt endast vid över kontrollpunkt stationering).
• dN, dE, dH, dO: Dessa anger avvikelserna i din stationeringsuppställning efter att kontrollpunkter har mätts och stationens position har beräknats.
• Attribut 1-3: Eventuella manuellt tillagda attribut som lagts till stationeringspunkten i programvaran.
• Datum/Tid: Tidslogg för när stationeringen ägde rum.
• Läge: Anger om verktyget var i normalt eller lågfrekvenskalibreringsläge under stationeringen. Se denna kalibreringsartikel för att förstå skillnaden mellan lägena.

Individuell stationeringsinformation i en stationeringsrapport

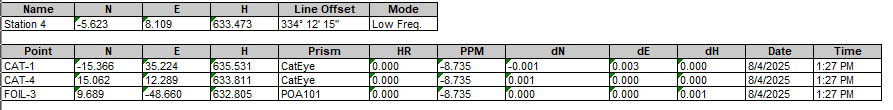

Varje individuell stationering kommer att ha information om de kontrollpunkter som användes samt tidsstämplarna:

Som skärmdumpen visar kommer varje genomförd individuell stationering att ha stationsnamnet, stationskoordinaterna och frekvensläget som fastställdes under kalibreringen.

Dessutom kommer varje punkt som användes under stationeringen, dess tillhörande prisma, tidsstämpel och även PPM-inställningarna vid mättillfället (se denna artikel) att inkluderas.

All denna information är mycket värdefull för att korsreferera utstakade och uppmätta punkter eller för att inspektera layoutens framsteg i ett projekt.
