Dimension Application - Hur man gör

Behöver du lägga till längden på en linje i din design? Vill du att dimensioner för olika linjer ska visas i filen utan att behöva göra om mätningarna? Den här artikeln handlar om hur du lägger till dimensionsmått och etiketter i din fil.

Demo av Dimension Application

Hur lägger man till dimensionsetiketter i din fil?

1. Öppna ditt projekt: Börja med att öppna ett projekt på din surfplatta.
2. Öppna applikationen: Antingen från startskärmen eller från sidomenyn i CAD-vyn.
   1. Om du inte har 'Dimensions Application' på startskärmen, välj lägg till genväg och lägg till applikationen som visas nedan.
3. Välj linjer och lägg till etikett: Följ anvisningarna för att få dina mätningar.

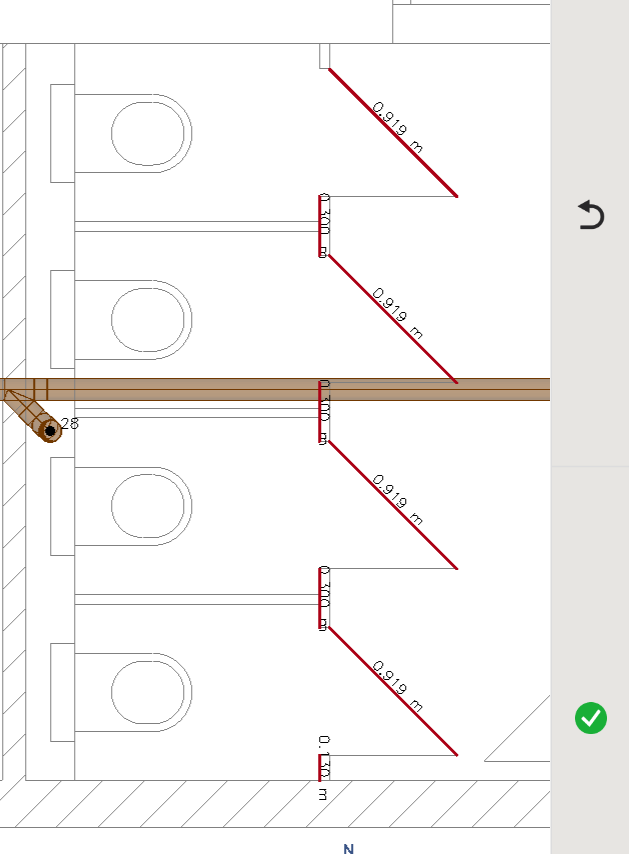

Välj de linjer du vill mäta och märka. Dessa ska bli röda. För att avmarkera en linje, klicka på den igen; den ska återgå till sin ursprungliga färg. När du har valt alla linjer du vill lägga till dimensionsetiketter på, klicka på den gröna bockmarkeringen till höger. Dina dimensionsetiketter kommer att visas ovanför eller till höger om de valda linjerna.

Observera: Dessa dimensionsetiketter är endast tillfälliga visuella hjälpmedel. De sparas inte i CAD-filen. Det betyder att om du exporterar CAD-filen från surfplattan, kommer inte den dimensionerande texten att exporteras som en del av filen. På samma sätt, när du byter projekt eller jobb eller stänger HCL-applikationen, kommer dimensionerna inte längre att visas när projektet öppnas igen.
