Längd på linje, båge eller cirkel-applikation - Så här gör du

Applikationen för längd på linje, båge eller cirkel finns för att ge dig information om någon av dessa objekt inklusive längd, lutning, avstånd, höjd och riktning.

Hur får man ett objekts längd, avstånd och andra mått?

1. Öppna ditt projekt: Börja med att öppna ett projekt på din surfplatta.
2. Öppna applikationen: Antingen från startsidan eller från sidomenyn i CAD-vyn.

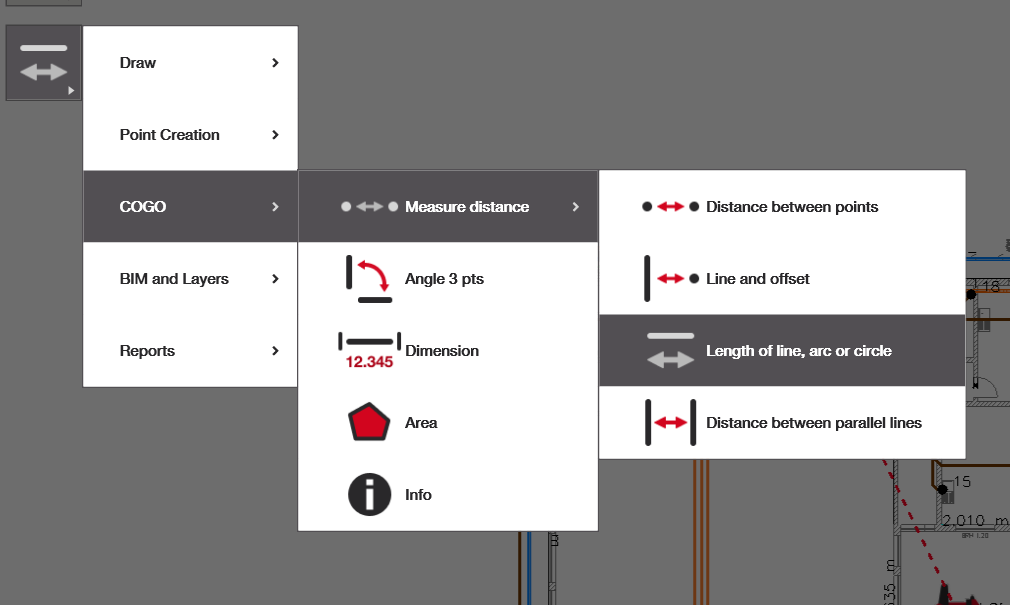

   • Om du inte har denna applikation på startsidan, välj lägg till genväg och lägg till applikationen som visas nedan.
3. Välj punkter runt relevant område och mät: Följ instruktionerna för att få ditt resultat.

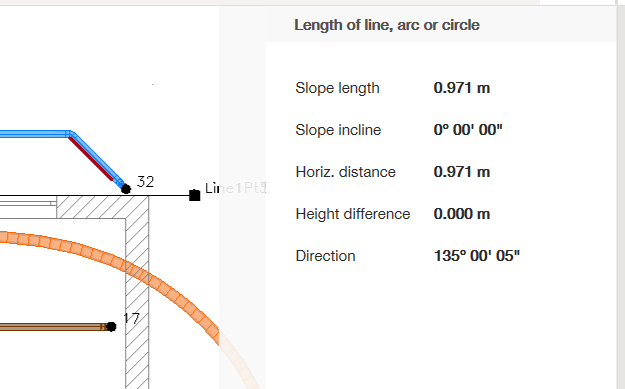

Välj vilken linje, båge eller cirkel som helst. När den är vald ska segmentet bli rött och mätresultatet visas till höger. Du kan sedan klicka på olika sektioner och få deras respektive mått på högra sidan.

Notera: Du kan inte välja punkter och du kan endast välja ett objekt i taget. Om du vill jämföra linjelängder, vänligen se Dimensions-applikationen.

Tolkning av resultat

"Lutningslängd" avser den totala längden på linjen inklusive den vertikala skillnaden om det finns en höjdskillnad mellan punkterna på linjen. "Lutningsvinkel" ger dig sedan lutningsgraden på linjen (om det finns någon) och "höjdskillnad" mäter det totala vertikala avståndet mellan den högsta och lägsta punkten på linjen. Slutligen ger "riktning" dig linjens orientering i grader i förhållande till CAD-filens orientering.

För cirklar kommer resultatet att innehålla variablerna radie, höjdskillnad, cirkelomkrets och area. Arean av cirkeln anges i hektar, och det är mycket troligt att framtida versioner även kommer att visa arean i kvadratmeter. Dessutom avser "höjdskillnad" lutande, eller 3D, cirklar.

För bågar kommer resultatet att innehålla variablerna radie, riktning, båglängd, höjdskillnad. "Riktning" betyder vinkeln som skapas från startpunkten till slutpunkten på bågen. Så, till exempel, en båge med en riktning på 180° betyder att det är en perfekt halvcirkel. Även höjdskillnadsmåttet gäller för lutande, eller 3D, bågar.

Framtida versioner av mjukvaran kommer att möjliggöra att rita bågar och cirklar i 3D (lutande).
