Visa CAD-applikation – Så här gör du

Visa CAD-applikationen är en del av de standard 5 applikationer som alltid visas på startskärmen. Denna applikation låter dig helt enkelt undersöka din CAD-fil fritt på surfplattan, även i 3D om det behövs.

Visa CAD-demo

Hur öppnar man Visa CAD-applikationen?

1. Öppna ditt projekt: Börja med att öppna vilket projekt som helst på din surfplatta.

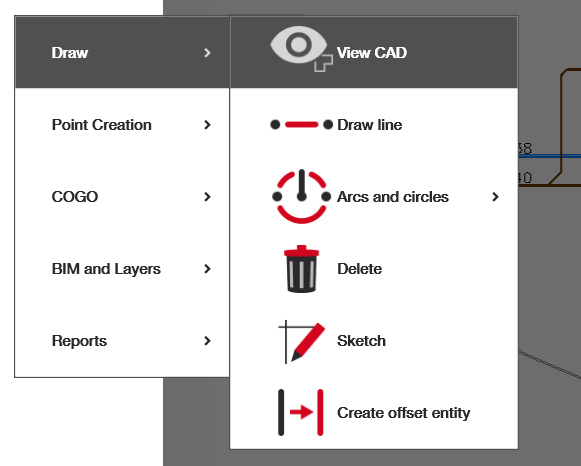

2. Öppna applikationen: Antingen från startskärmen eller från sidomenyn i CAD-vyn.
3. Visa & inspektera filen: Visa din fil och välj de olika vyerna nedan om du vill

CAD-vyinställningar

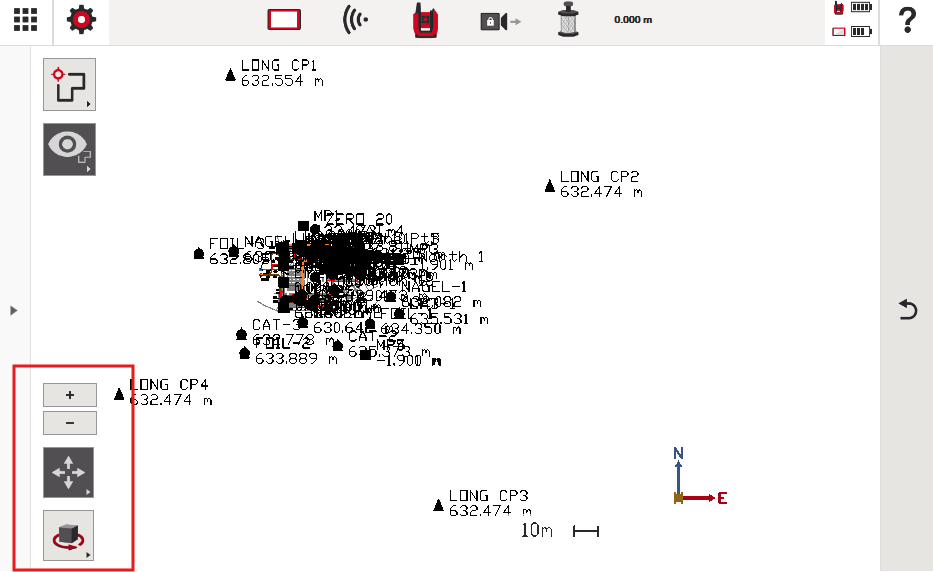

Nere i vänstra hörnet hittar du vyinställningarna.

Observera att den första ikonen med de fyra pilarna, när den är markerad med mörkgrå färg, helt enkelt betyder att du kan panorera fritt runt din CAD-fil i vilken 2D- eller 3D-vy du än har valt. Detta vy-läge kan vara aktivt även när du inte specifikt är i "CAD-vy"-applikationen (till exempel om du ritar linjer eller skapar punkter).

När du trycker på den ikonen visas fler vyalternativ för din bekvämlighet, såsom att justera bakgrundsvyinställningar, använda olika zoomalternativ och andra. Dessa förklaras nedan.

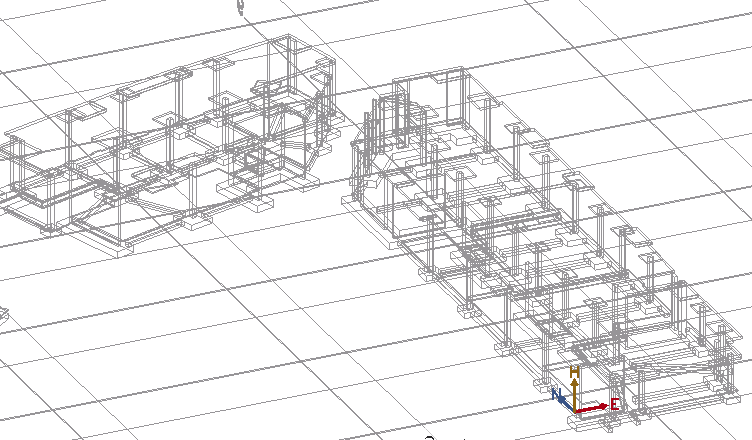

Standardramningsvy: Den tomma cirkelikonen låter dig visa applikationen i ett standard ljusläge med ramning. Detta är standardvyn för dina filer.

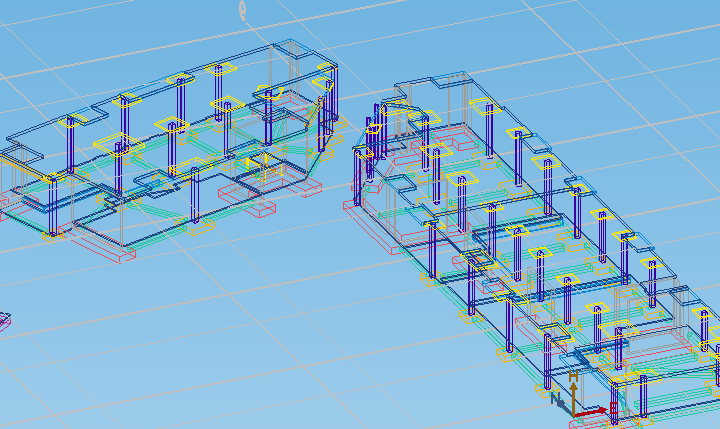

3D-ramningsvy: 3D-cirkelikonen låter dig justera vyn för 3D-filer. (CAD-filer får bara en blå bakgrund när du väljer detta alternativ, även när du arbetar med 2D-filer).

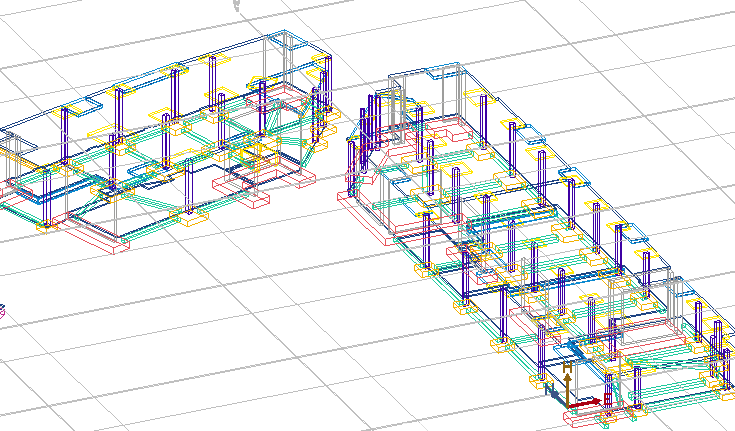

3D-fyllnadsvy: Den svarta cirkelikonen låter dig visa din fil i en 3D-vy med ifylld ramning.

Rita om: Ikonen med den svarta kurvan med en pil som leder till en annan röd kurva används för att mjuka upp ojämna segmenterade linjer i din fil. Du kommer troligen aldrig behöva använda detta alternativ.

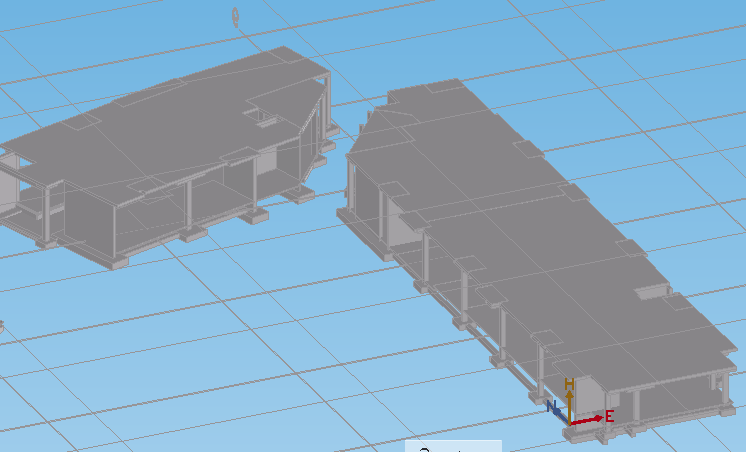

3D-skuggning: ikonen med kannan med grå fyllning används för att visa djup genom att skugga och lägga till en gråskala till modellen (tar bort färgerna på 3D-elementen). Detta är särskilt användbart för enkla ritningar eller ramar utan skuggning. Viktigt: när skuggningen väl lagts till kan den inte tas bort om du inte först byter till ett annat jobb eller projekt innan du återvänder.

Zooma ut: Den svarta rutan med de röda pilarna i mitten låter dig snabbt zooma ut från filen för att se allt som finns i CAD-området av filen – punkter och CAD-element. Observera – om du har element i din fil som är extremt långt ifrån varandra kan CAD-vyområdet verka tomt när du använder detta alternativ.

Zooma in på område: Förstoringsglaset med en ruta i bakgrunden låter dig välja ett område i din fil och snabbt zooma in på det.

Zoommeny: Förstoringsglaset med plus- eller minus-tecken på vardera sidan låter dig växla en snabbzoommeny ovanpå vymenyn för att snabbt zooma in och ut med plus- eller minusknapparna. För att få dessa att försvinna klickar du helt enkelt på ikonen igen.

3D-vyinställningar

Nedanför ikonen med de fyra pilarna hittar du 3D-positionsikonen som liknar en kub med en pil runt omkring. Med denna ikon kan du ändra vyinställningarna för din fil för att se koordinaterna från olika 3D-positioner. När detta alternativ är aktivt kan du rotera ritningen manuellt efter behov.

Popup-menyn till höger om denna ikon låter dig snabbt växla mellan olika vyer (till exempel uppifrån, från sidorna eller underifrån).

Om du vill gå tillbaka till standardvyn och panoramaläget, välj helt enkelt top-down-vyvalet igen, följt av de 4 pilarna:
