Skapa Offset-Entitetsapplikation - Så här gör du

Applikationen Skapa Offset-Entitet låter dig snabbt skapa offset av linjer, cirklar och bågar. Detta är användbart till exempel för att skapa inre vägggränser från den yttre väggen eller för att indikera spårlinjer för gipsskivor. Detta hjälper till att bibehålla dimensionell konsekvens när du arbetar med linjer.

Hur man använder Offset-Entiteten

1. Öppna ditt projekt: Börja med att öppna ett projekt på din surfplatta.
2. Öppna applikationen: Antingen från startsidan eller från sidomenyn i CAD-vyn.

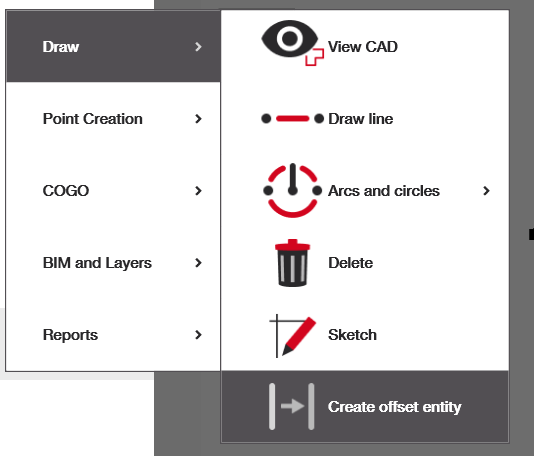

   • Om du inte har 'Skapa Offset-Entitet' på startsidan kan du välja att lägga till genväg och lägga till applikationen som visas nedan, eller navigera till den från navigationsmenyn.
3. Välj ett objekt: Välj de linjer, bågar eller cirklar du vill arbeta med och arbetsmenyn bör visas så att du kan definiera din offset.

Objektskapande

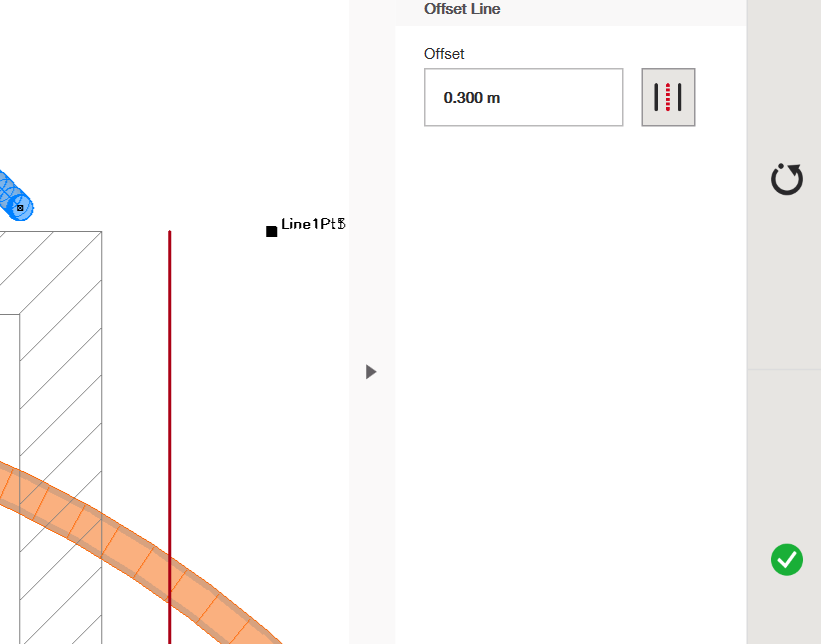

Välj det objekt från vilket du vill skapa en offset-duplicering. En röd kopia bör dyka upp någonstans till höger om det. Uppe till höger kan du hitta och ändra offset-avståndet. I exemplet nedan är detta 0,3 m. Det betyder att den nya skapade linjen kommer att vara 0,3 meter till höger om den ursprungliga linjen. För att skapa en offset-linje till vänster kan du helt enkelt klicka på den ursprungliga linjen en andra gång och den röda linjen flyttas till ditt valda offset-avstånd till vänster om originalet. Om du klickar på linjen en tredje gång försvinner offset-linjen.

Notera – om det är till hjälp kan du lägga till ett negativt värde på offseten för att ha offseten börja omedelbart till vänster om ditt objekt, om det behövs.

Om du vill skapa fler offset-objekt med samma offset-parameter, klicka helt enkelt på dem och de nya objekten bör visas i rött. När du har skapat alla objekt du behöver, klicka på den gröna bocken till höger. Dessa objekt blir grå och kommer nu att läggas till i din fil.

Skapa ett objekt mellan två linjer

Det finns också en funktion där du kan skapa en linje i mitten av två parallella linjer. Välj först alternativet parallell linje till höger om offset-avståndet. "Offset"-rutan bör vara inaktiverad när du gör detta. Välj sedan din första linje som ska bli röd vid val. Välj sedan den andra linjen. En prickad röd linje bör dyka upp i mitten av de två. Klicka på den gröna bocken på höger sida och denna nya linje kommer att läggas till i din ritning.

Notera: dessa linjer måste vara parallella i CAD-filen för att detta alternativ ska kunna användas.
