Arc 2 Point Radius - Hur man gör

Om du vill skapa en båge med hjälp av punkter från din fil kan du använda applikationen Arc 2 Pts Radius. Detta är användbart för strukturell layout och för att skapa bågar eller kurvade ytor i väggar, kupoler, golvplaner osv. Om du vill skapa en båge baserad på tre punkter, se denna artikel.

Hur skapar man en båge från 3 punkter?

1. Öppna ditt projekt: Börja med att öppna ett projekt på din surfplatta.
2. Öppna applikationen: Antingen från startskärmen eller från sidomenyn i CAD-vyn.

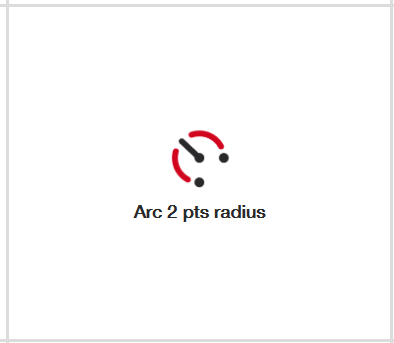

   • Om du inte har 'Arc 2 Points Radius Application' på startskärmen, välj lägg till genväg och lägg till applikationen som visas nedan.

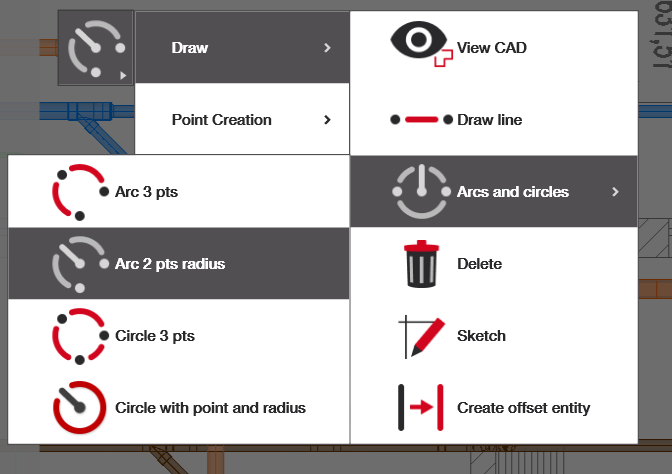

   • För att öppna den från vänstra sidomenyn, följ denna väg: Rita > Bågar och cirklar > Arc 3 pts
3. Välj två punkter, definiera radie och skapa båge: Följ instruktionerna för att få ditt resultat

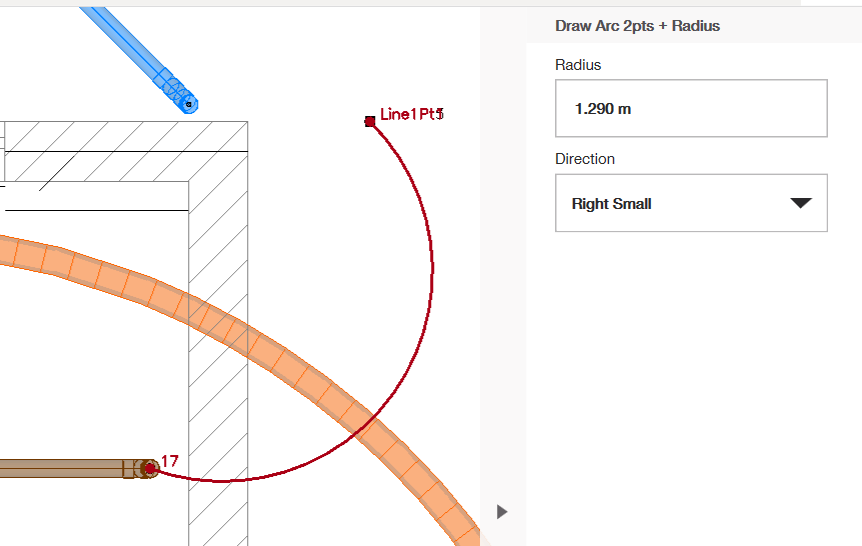

Välj dina två referenspunkter. När de är valda ska dessa punkter bli röda och en kurva ska visas som passerar genom dem. Om du vill avmarkera en punkt eller börja om, klicka helt enkelt på dina valda punkter igen.

Definiera radie/riktning

 För att ändra radien och riktningen på din kurva kan du titta på menyn på höger sida. Under "Radie" kan du ange längden på önskad radie. Under "Riktning" kan du välja ett av de fyra alternativen: Höger liten, höger stor, vänster liten, vänster stor. Höger- och vänsteralternativen hjälper dig att ändra riktningen på din kurva medan stor och liten avgör om bågen täcker en mindre eller större vinkel (vilket hjälper dig att bestämma hur långt kurvan sträcker sig längs cirkeln utan att ändra radien.

När du är klar klickar du på den gröna bockmarkeringen till höger och din nya kurva läggs till i din ritning.
