Skapa Punktapplikation - Hur man gör

Om du vill skapa layout- eller kontrollpunkter i din fil kan du använda denna applikation.

Notera: HCL:s "layout"-applikation tillåter dig också att lägga ut punkter baserat på CAD-element (kända som "temporära" punkter). Se denna artikel för att lära dig mer om hur man lägger ut punkter, som referens.

Hur skapar eller lägger man till punkter i din fil?

1. Öppna ditt projekt: Börja med att öppna ett projekt på din surfplatta.
2. Öppna applikationen: Antingen från startsidan eller från sidomenyn i CAD-vyn.

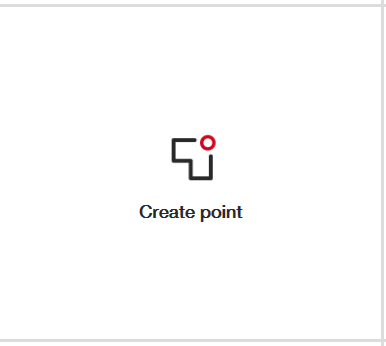

   • Om du inte har 'Circle With Point and Radius Application' på startsidan, välj lägg till genväg och lägg till applikationen som visas nedan.

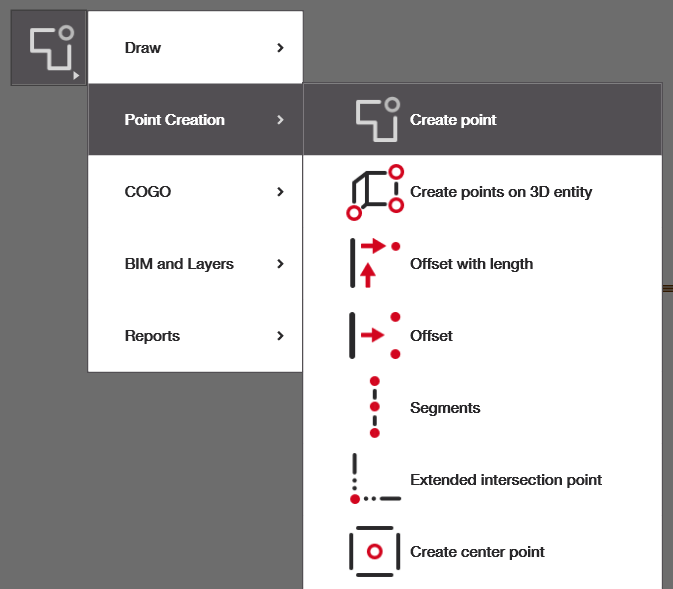

   • För att öppna den från vänstra sidomenyn, följ denna väg: Rita > Punktskapande > Skapa Punkt
3. Välj punkttyp och objekt & skapa punkt: välj var du vill ha din punkt, i relation till vad och vilken typ av punkt det är.

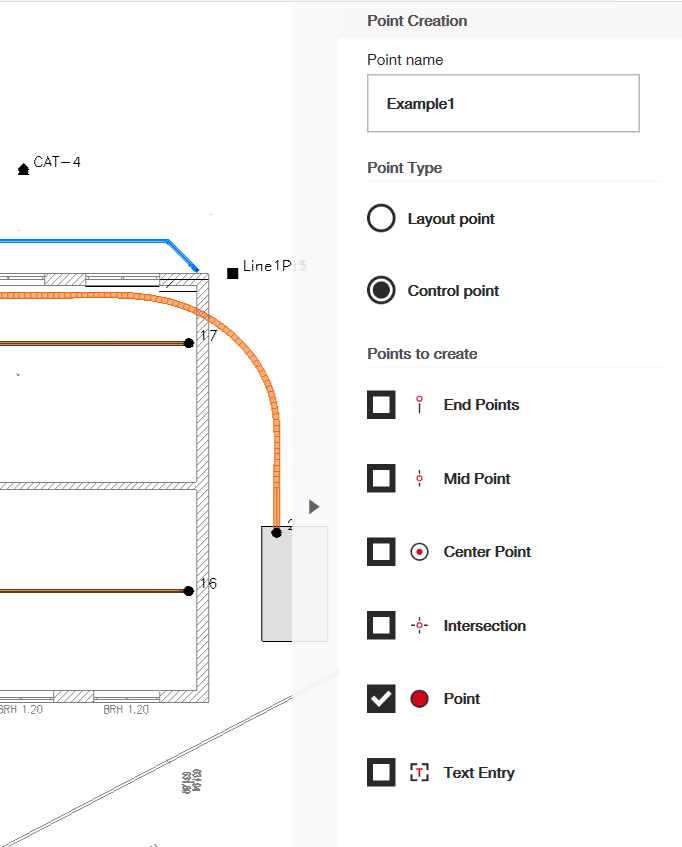

När din applikation är öppen, gå till menyn för punktkapande till höger på skärmen och börja med att skriva in ditt punktnamn. Välj sedan den punkttyp du önskar: antingen "kontrollpunkt" eller "layoutpunkt". Kontrollpunkter är fasta platser på en arbetsplats, vanligtvis satta av en landmätare, och används för att ställa in ditt verktyg och säkerställa noggranna mätningar. Under tiden är layoutpunkter specifika platser du vill markera eller bygga på, importerade eller skapade i ditt projekt, och visar var saker ska installeras eller byggas.

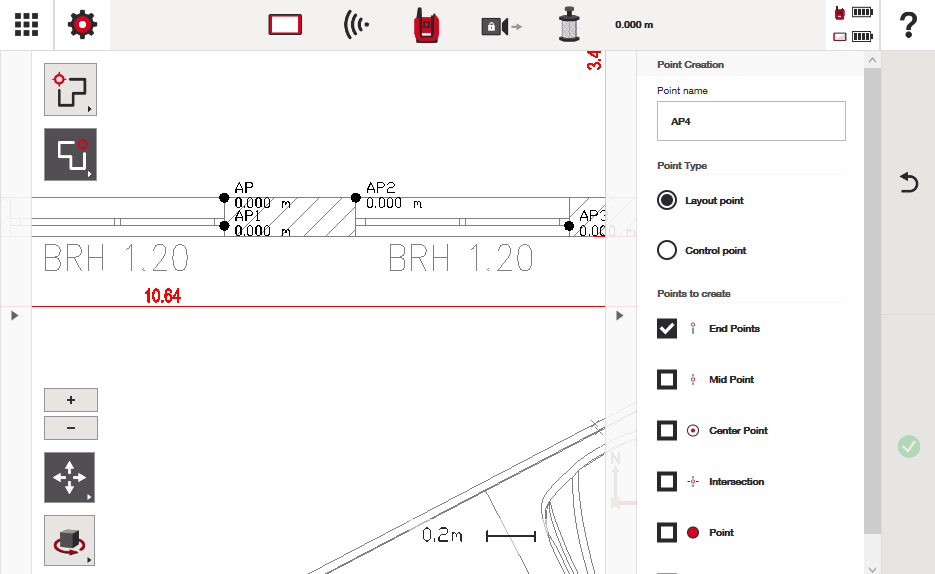

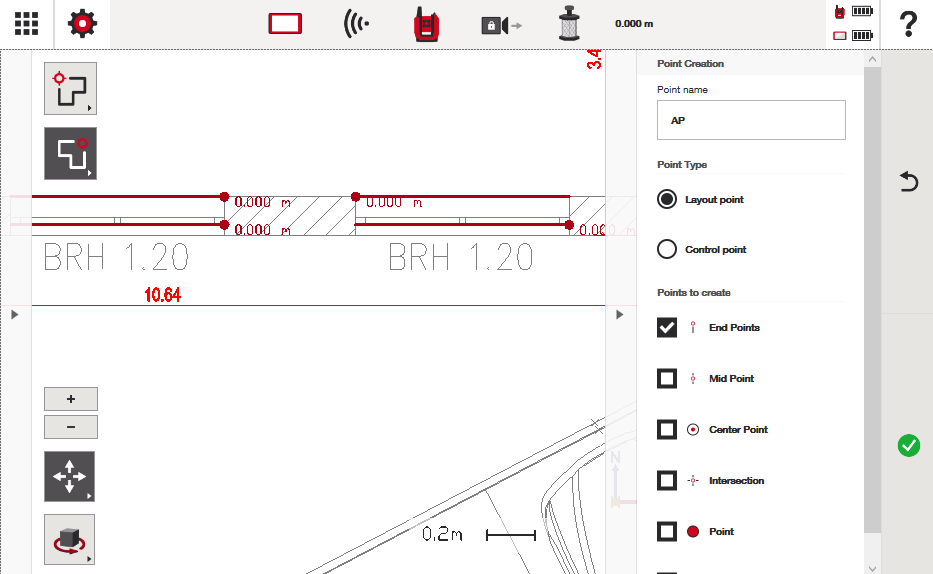

När du navigerar runt på skärmen, skapa så många punkter du vill och tryck på den gröna bocken för att bekräfta. Notera: när du skapar flera punkter samtidigt kommer programvaran att behålla "punktnamnet" som prefix för alla dina punkter och bara lägga till en siffra i suffixet i nummerordning.
