Skapa punkt från skärningsapplikation – Hur man gör

Applikationen Skapa punkt från skärning låter dig skapa punkter baserat på två korsande linjer. Det är en användbar metod för punktframställning som låter dig redigera avståndet för punkten från varje linje, med dessa som referenser.

Demo för att skapa punkt från skärning

Hur man skapar punkt (från korsande linjer)

1. Öppna ditt projekt: Börja med att öppna ett projekt på din surfplatta.
2. Öppna applikationen: Antingen från startsidan eller från sidomenyn i CAD-vyn.

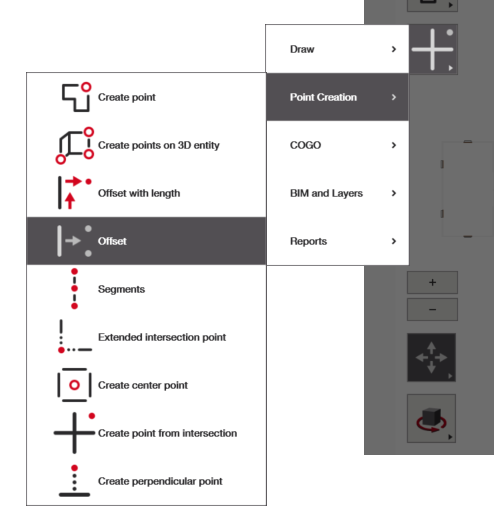

   • Om du inte har applikationen 'Skapa punkt från skärning' på startsidan kan du välja att lägga till genväg och lägga till applikationen som visas nedan, eller navigera till den via navigationsmenyn.
3. Välj linjer och skapa punkt: Välj två korsande linjer och skapa din punkt.

Punktframställning

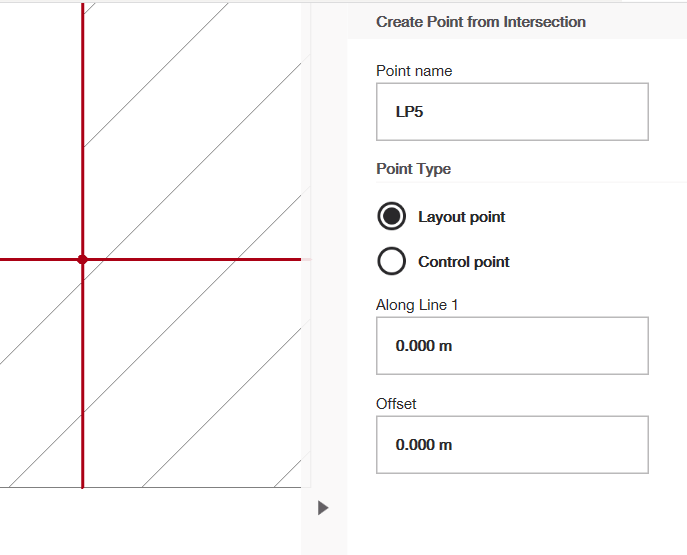

Välj vilka två korsande linjer som helst. När de är valda ska de bli röda och en röd punkt ska visas vid skärningspunkten. Nu kan du ändra punktens namn och typ. Titta bara på menyn till höger och redigera textfältet under punktnamn och välj den punkttyp du vill ha (layout- eller kontrollpunkt).

Redigera punktens position

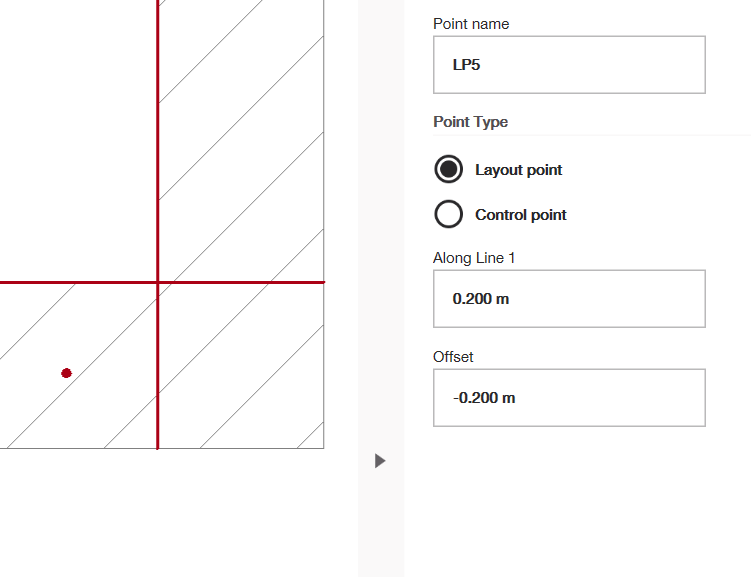

Du kan också redigera punktens position genom att definiera offset-avståndet från varje linje. Under "Längs linje 1" kan du redigera det avstånd du vill att din punkt ska ha från den första linjen du valde (i meter). Sedan under "Offset" kan du definiera avståndet i förhållande till den andra linjen du valde. När du är klar väljer du den gröna bockmarkeringen till höger på skärmen och punkten läggs till i din ritning.
