Skapa Centerpunkt-applikationen låter dig skapa punkter baserat på tre sammanlänkande linjer. Det är en användbar metod för att skapa en centerpunkt baserat på linjereferenser.
Hur man skapar en centerpunkt
- Öppna ditt projekt: Börja med att öppna ett projekt på din surfplatta.
- Öppna applikationen: Antingen från startskärmen eller från sidomenyn i CAD-vyn.
- Om du inte har 'Skapa Centerpunkt-applikationen' på startskärmen kan du välja att lägga till genväg och lägga till applikationen som visas nedan, eller navigera till den från navigationsmenyn.
Välj tre linjer och skapa punkt: Välj tre sammanlänkande linjer och skapa din punkt.
Välj tre vinkelräta linjer som kopplas samman (helst tre linjer som är en del av samma rektangel eller kvadrat). Dessa ska bli röda när du väljer dem. Efter att du valt tre linjer ska en röd punkt visas i mitten.
Några saker att tänka på:

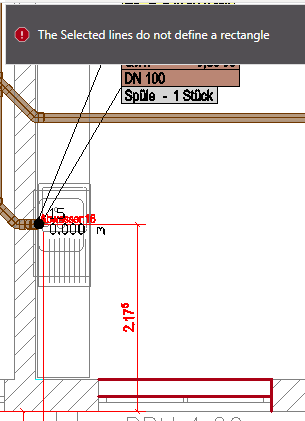

Om du får meddelandet "De valda linjerna definierar inte en rektangel" se till att du istället väljer tre linjer från en rektangel – linjerna du använder måste kunna bilda en rektangel eller kvadrat.
Dessutom fungerar denna applikation endast när du väljer objekt som kategoriseras som "linjer" inom CAD. Om du försöker hitta en centerpunkt på ett objekt som inte definieras som "linjer" i CAD (till exempel ett 3D-objekt eller ett dekorativt objekt) kommer denna applikation inte att fungera.

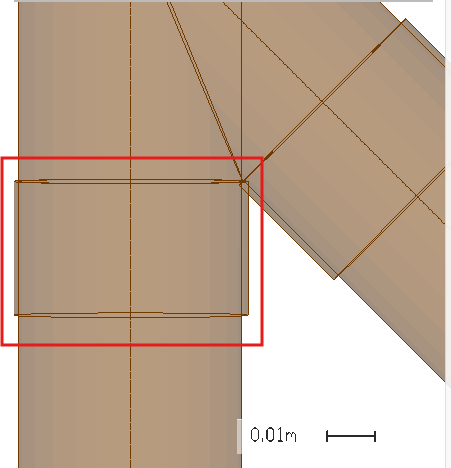

Till exempel kan jag inte välja denna 2D-rörbild, även om det ser ut som att den bildar en kvadrat, eftersom objektets gränser tekniskt sett inte definieras som "linjer".
Definiera punkt
När punkten visas i mitten av dina tre linjer kan du redigera dess namn med menyn på höger sida av skärmen. Här kan du också definiera punkttypen (layout- eller kontrollpunkt). När du är klar väljer du den gröna bockmarkeringen till höger på skärmen och punkten läggs till i din ritning.
