Vad är en Avvikelse Rapport?

En Avvikelse Rapport är ett bekvämt sätt att snabbt identifiera hur dina utsatta punkter stämmer överens med designen. Avvikelserapporter kan användas på många sätt, men ett bra exempel där de ofta är till hjälp är när användare verifierar förankringsbults placering för stål: är de inbäddade förankringsplatserna på rätt plats? Innan stålet installeras kan en rapport göras som visar vilka förankringar som är inom eller utanför toleransen.

Nedan följer andra vanliga sätt som avvikelserapporter är användbara på:

1. Kvalitetssäkring och Efterlevnad (inhämtning av as-built-data)
2. Tidigt Felupptäckt (korrigera problem innan de eskalerar)
3. Allmän Dokumentation (spåra framsteg)
4. BIM-integration (integrera as-built-information i digitala designer)

Hur man förbereder en Avvikelse Rapport

För att en avvikelse rapport ska kunna erhållas måste du först ha "utsatta" data i din fil.

Utsatta data uppnås när du är i punktlayout och trycker på "mät"-knappen efter att ha lagt ut en punkt. När du "utsätter" varje punkt sparas den utsatta datan för den punkten i bakgrunden för att du ska kunna exportera den via en avvikelse rapport eller när du exporterar allmän punktinformation.

Se denna artikel för att förstå punktlayout (utsättning av punkter), och denna artikel för att förstå hur man importerar och exporterar punktinformation i allmänhet.

 Nedan är mätknappen du måste trycka på under punktlayout för att säkerställa att utsatta data erhålls:

Hur man exporterar Avvikelserapporter:

Steg 1: Navigera till fliken Rapporter

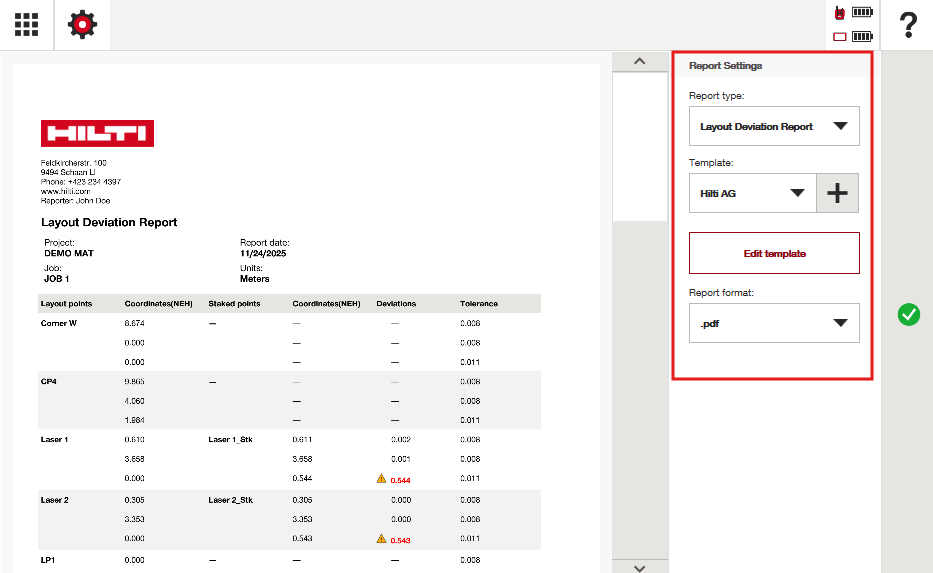

Hitta exporten för Avvikelse Rapport under rapportsektionen:

Steg 2: Tilldela din Föredragna Mall

Du har möjlighet att redigera mallen och exporttypen för din avvikelse rapport

Steg 3: Redigera din Mall (om nödvändigt)

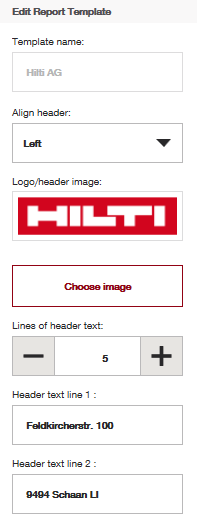

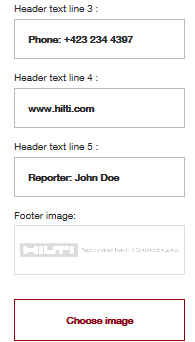

Du kan trycka på "redigera mall"-knappen för att redigera informationen som finns i header och footer på din avvikelse rapport:

Steg 4: Exportera Avvikelse Rapporten

Tryck helt enkelt på de gröna bockarna tills du kan spara avvikelse rapporten på en plats du väljer på surfplattan.

Hur man förstår datan i en Avvikelse Rapport

Datan är organiserad för att snabbt se fel:

• Punkter som är utsatta märks med "_Stk" i deras suffix
• Både layoutpunkten och den utsatta punktens koordinater är lätta att hitta och jämföra
• Röd text med gula trianglar visas för varje punkt som är utsatt utanför din designade tolerans
  • Se denna artikel för att förstå vad tolerans är och hur man ställer in den.
• När du exporterar detta som en Excel-fil kan du justera och formatera datan som du vill.

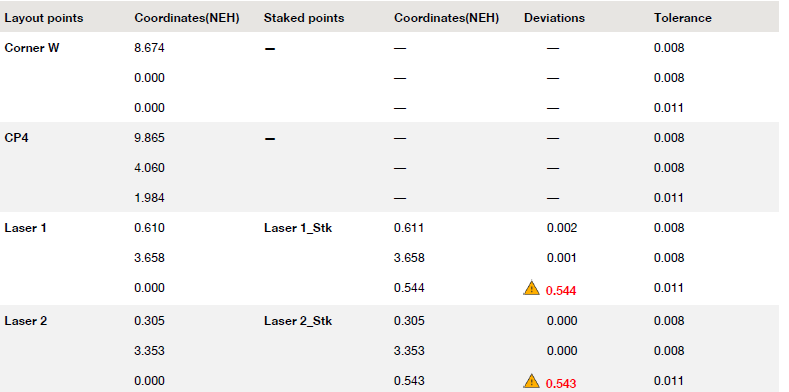

I exemplet nedan i skärmdumpen var toleransen 8 mm på layout och 11 mm på höjd. Mjukvaran identifierade felen där mina punkter var utsatta utanför toleransen jämfört med designen:
