Offsetpunktapplikation - Så här gör du

Offsetpunktapplikationen låter dig skapa punkter baserat på vilken linje eller båge som helst. När applikationen är öppen, tryck helt enkelt på den linje eller båge du vill skapa offsetpunkter från och ange offsetavståndet. Slutligen, ange avståndet för segmenten mellan varje offsetpunkt du skapar.

Offsetpunktdemo

Hur man skapar en offsetpunkt

1. Öppna ditt projekt: Börja med att öppna ett projekt på din surfplatta.
2. Öppna applikationen: Antingen från startskärmen eller från sidomenyn i CAD-vyn.

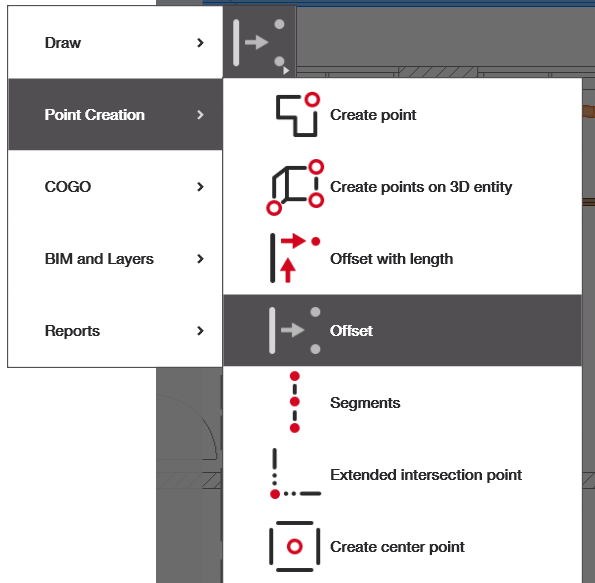

   • Om du inte har 'Offset'-applikationen på startskärmen kan du välja "lägg till genväg" och lägga till applikationen som visas nedan, eller navigera till den via navigationsmenyn.
3. Välj linjer eller bågar och skapa punkt: Välj din referenslinje och skapa dina punkter.

Punktskapande

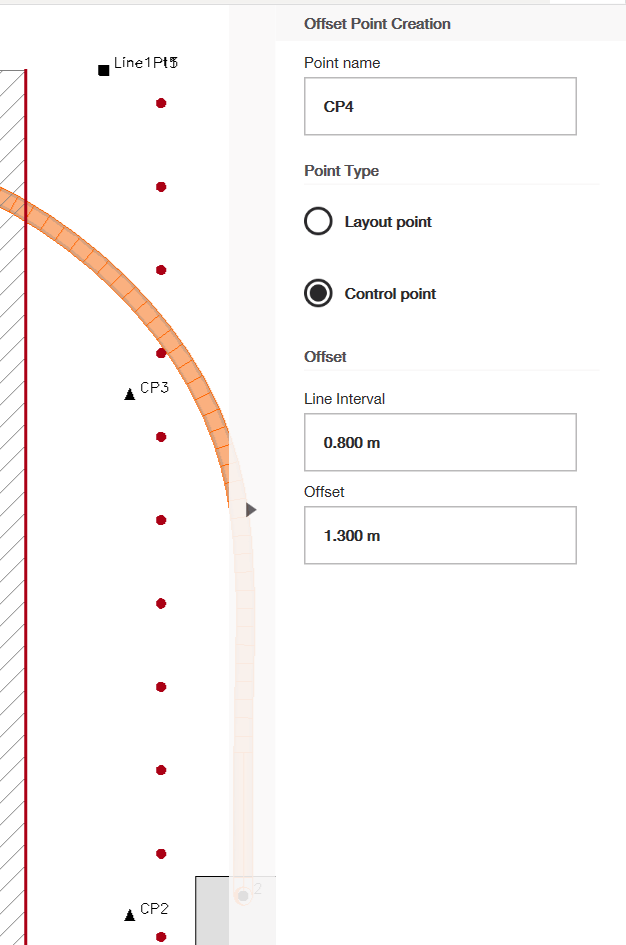

Välj den linje du vill ha som din referenslinje. När den är vald ska den bli röd och röda punkter ska visas till höger om din valda linje. Nu kan du ändra punktens namn och typ (se denna artikel för att förstå hur man arbetar med punkter i allmänhet). Därefter, titta på menyn till höger och redigera textrutan under punktnamn och välj den punkttyp du vill ha (layout- eller kontrollpunkt). Nästa steg är att du kan redigera linjeintervallet för att ändra avståndet mellan dina punkter.

Slutligen, redigera offsetvärdet för att ändra avståndet för punkterna från din referenslinje. Du kan dubbelklicka på linjen för att ändra offset för punkterna från vänster till höger. Se till att klicka på den gröna bocken när du är klar för att lägga till punkterna i din ritning.

Observera - du kan också lägga till negativa värden för dina intervaller och offset.
