Utökad Skärningspunktapplikation - Hur man gör

Den utökade skärningspunktapplikationen låter dig skapa punkter baserat på förväntade skärningar mellan två linjer även om de inte är anslutna. Det är en användbar metod för punktgenerering som låter dig skapa en punkt vid skärningen (eller förväntad/utökad skärning) av två linjer.

Hur man skapar punkt via utökad skärning

1. Öppna ditt projekt: Börja med att öppna ett projekt på din surfplatta.

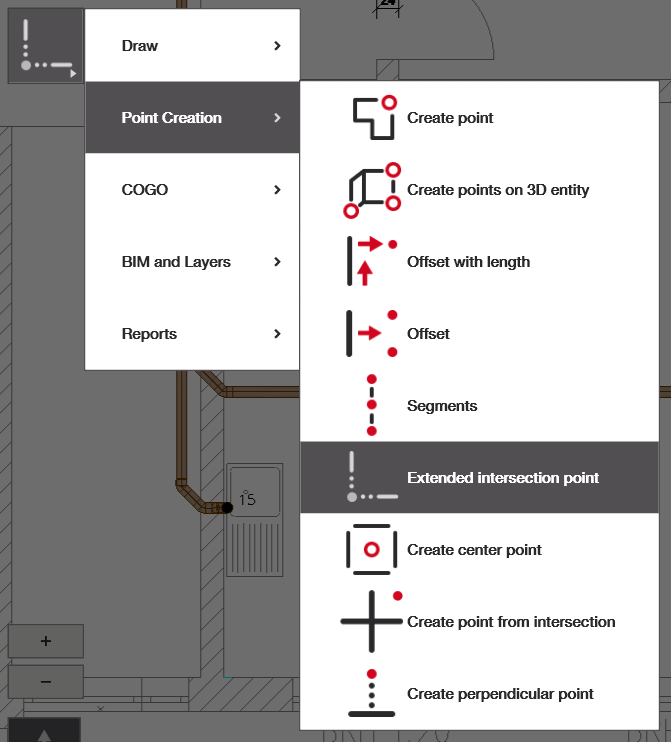

2. Öppna applikationen: Antingen från startskärmen eller från sidomenyn i CAD-vyn.

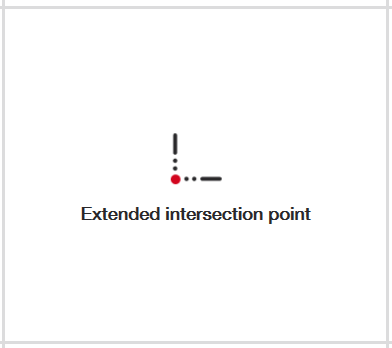

   • Om du inte har 'Extended Intersection Point Application' på startskärmen kan du välja att lägga till genväg och lägga till applikationen som visas nedan, eller navigera till den via navigationsmenyn.
3. Välj linjer och skapa punkt: Välj dina två referenslinjer och skapa punkt

Punktskapande

Välj de två referenslinjer du vill använda för skapandet av skärningspunkten. Om de är utökade bör dessa linjer skära varandra; om de inte gör det kommer ett meddelande att visas med texten: "Ogiltiga linjer". När du har valt två godkända linjer ska de bli röda och en röd punkt ska visas vid skärningen eller den utökade skärningen av dessa.

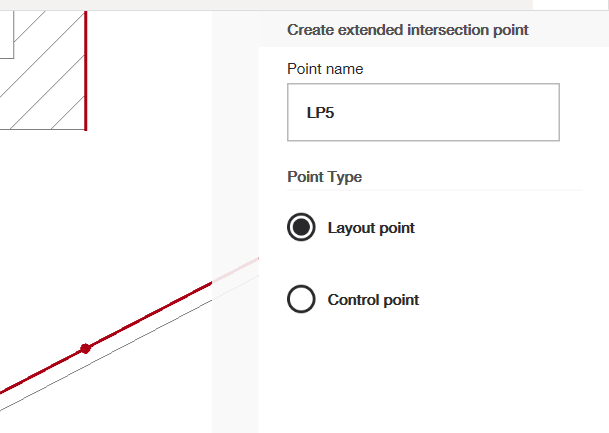

I menyn på höger sida kan du ändra punktens namn och typ: layout- eller kontrollpunkt (se denna artikel för att lära dig och redigera din punktlista i HCL).  Du kan klicka igen på de röda linjerna för att avmarkera dem. Se till att klicka på den gröna bockmarkeringen när du är klar för att lägga till punkterna i din ritning.
