Segments Application - Hur man gör

Segments Application låter dig skapa punkter på vilken linje eller båge som helst vid angivna segmentlängder. Det är en användbar metod för att skapa punkter som gör att du kan dela upp en linje och skapa ett visst antal jämnt fördelade punkter längs samma linje.

Hur man skapar punkter med Segments

1. Öppna ditt projekt: Börja med att öppna ett projekt på din surfplatta.
2. Öppna applikationen: Antingen från startskärmen eller från sidomenyn i CAD-vyn.

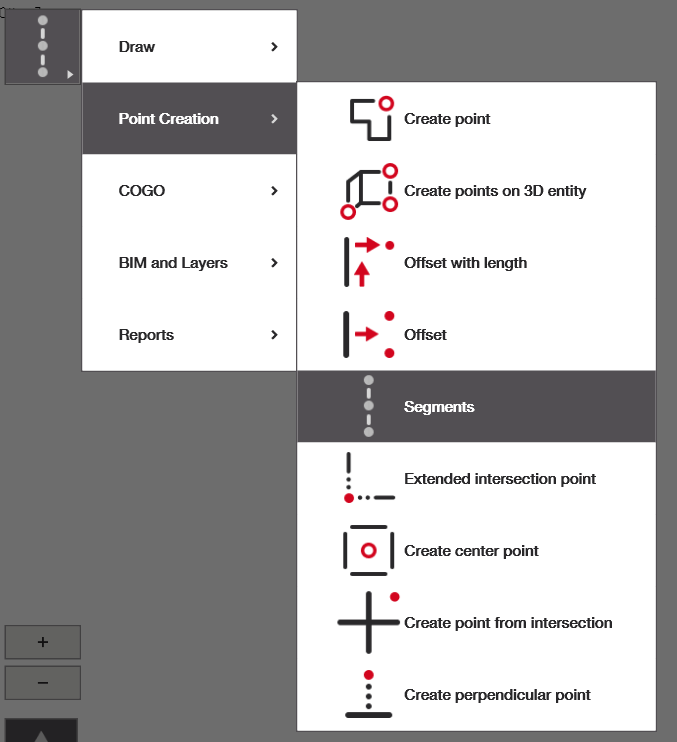

   • Om du inte har 'Segments Application' på startskärmen kan du välja att lägga till genväg och lägga till applikationen som visas nedan, eller navigera till den via navigationsmenyn.
3. Välj linjer och skapa punkt: Välj din referenslinje och skapa dina punkter.

Punktskapande

Välj den linje du vill använda som din referenslinje. När den är vald ska den bli röd och röda punkter ska visas längs dess längd. I menyn på högra sidan kan du ändra punktens namn och typ: layout- eller kontrollpunkt (se denna artikel för att lära dig om punkttyper och annan punktinformation).

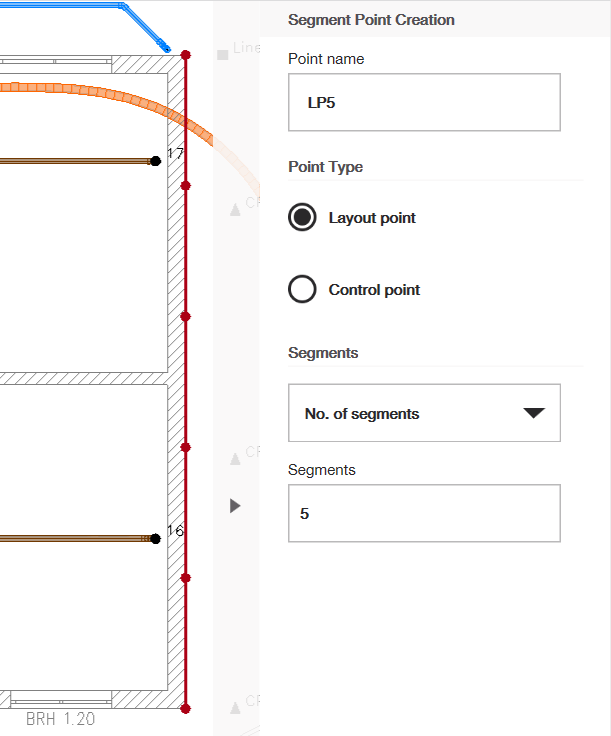

Därefter kan du välja antal segment du vill ha längs linjen och punkter kommer att visas och skapa jämna segment.

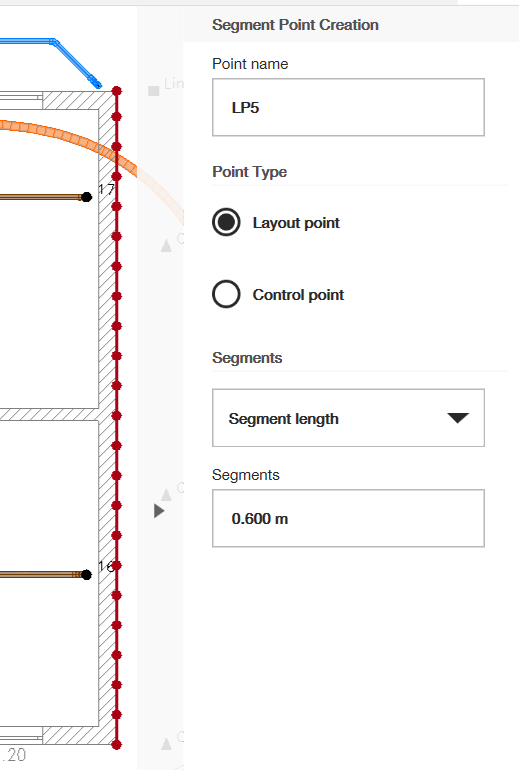

Alternativt kan du också välja segmentlängden och punkter kommer att visas enligt den valda längden. Se till att klicka på den gröna bocken när du är klar för att lägga till punkterna i din ritning.
