Verktyget kunde inte kalibrera

Denna artikel förklarar vad som orsakar “Verktyget kunde inte kalibrera”-meddelandet och ger praktiska steg du kan ta för att lösa det, oavsett om det utlösts under tiltkalibrering eller fältkalibrering.

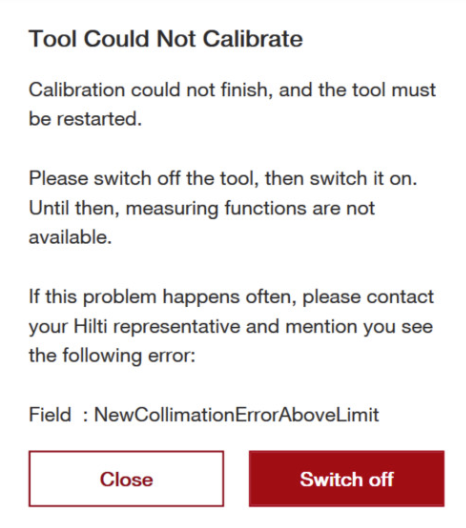

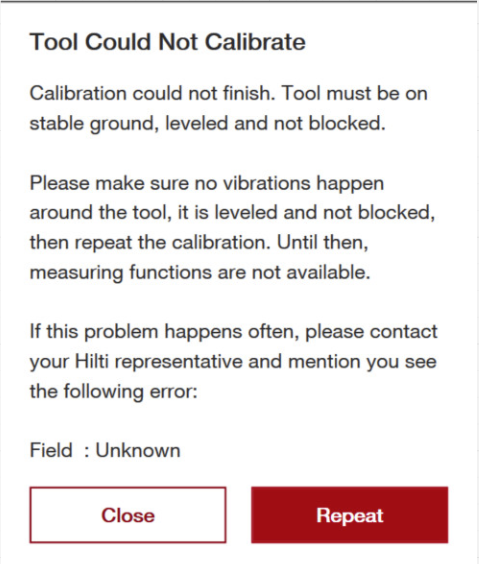

Underfelkoder kopplade till detta fel: "Tilt: Okänd," "Tilt 5: Timeout," "Tilt 1: Allmänt undantag," "Tilt 11: Fel tillstånd," "Filed 11: Fel tillstånd," "Field 1: Allmänt undantag," "Field: Nytt korshårsavvikelse över gränsen," "Field: Nytt trunnionsaxelfel över gränsen," "Field: Ny kollimeringsfel över gränsen," "Field: Okänd," "Field 5: Timeout."

Vad "Verktyget kunde inte kalibrera" Meddelandet Betyder

“Verktyget kunde inte kalibrera”-meddelandet är ett slutgiltigt reservmeddelande som visas när instrumentet inte kan slutföra en kalibreringscykel framgångsrikt.

Till skillnad från mer specifika meddelanden (såsom Verktyget är ostadigt eller Verktyget är för lutat för att jämna ut), betyder detta meddelande:

Kalibreringsprocessen kunde inte nå ett giltigt eller pålitligt resultat, oavsett den specifika orsaken.

Vid denna punkt stoppar instrumentet avsiktligt kalibreringen för att förhindra felaktig geometri, och det kan krävas en omstart innan ett nytt försök görs.

Varför Flera Problem Kan Leva till Detta Meddelande

Detta meddelande kan uppstå genom många olika interna vägar, inklusive:

• Kalibreringstidsgränser
• Kalibreringsresultat utanför acceptabla gränser
• Tillfälliga felaktiga eller odefinierade interna tillstånd
• Okända eller oväntade förhållanden
• Eskaleringsfall från tilt- eller fältkalibrering som inte kunde lösas automatiskt

Även om den interna orsaken kan skilja sig, är det underliggande kravet alltid detsamma:

Instrumentet måste vara fysiskt stabilt, korrekt utjämnat, utan hinder och i en ren optisk miljö innan kalibrering kan lyckas.

När denna grundläggande förutsättning inte kan uppnås i tid, stoppas kalibreringen och detta meddelande visas.

Varför Verktyget Stoppar Istället för att "Trycka Igenom"

Kalibrering är där instrumentet verifierar och uppdaterar sin interna geometri:

• Axeljustering (den vertikala axeln, horisontella/trunnionsaxeln och optiska axeln måste linjera: vänster/höger rotation, upp/ner rotation och linjen som teleskopet faktiskt tittar längs)
• Optisk centrering (om korshåret, kamerabilden, prismaspåraroptiken och EDM (laser) strålen alla är justerade till samma sanna optiska centerlinje av teleskopet)
• Encoderrelationer (hur de horisontella och vertikala vinkelencodrarna relaterar till teleskopet och axlarna för att säkerställa noggranna och upprepbara rotationer)
• Kompensationsgränser (gränsen där systemet inte längre försöker kompensera, eftersom det inte kommer att vara tillförlitligt att göra det)

När axlarna är korrekt justerade roterar teleskopet runt den sanna rörelsecentrum, horisontella avläsningar är desamma oavsett siktlinje, vertikala avläsningar stämmer när teleskopet vänds "upp och ner" och geometrin beter sig symmetriskt.

När optiken är centrerad kommer din riktade plats via teleskopet och kameran att vara samma som din uppmätta plats (där EDM träffar). Dessutom kommer din prismaspåraroptik, när den är centrerad på en prisma, också vara platsen där EDM träffar vid mätning.

Om kalibrering tilläts slutföras ändå under dåliga förhållanden:

• Vertikal geometri kan vara felaktig
• Höjdavvikelser kan öka med avstånd
• Mätningar kan förlora repeterbarhet (en punkt mätt två gånger skulle visas på olika ställen)
• Noggrannhetsförlust kan ske utan varning

Istället för att riskera tysta felaktigheter stoppar verktyget tidigt och tydligt.

Bästa Metoden för att Lösa: Återställ och Återupprätta Goda Förhållanden

Steg 1: Strömcykla verktyget

Om meddelandet instruerar dig att starta om:

• Stäng av verktyget
• Vänta några sekunder
• Slå på det igen

Detta rensar tillfälliga tillstånd och förbereder systemet för ett rent kalibreringsförsök.

Steg 2: Bekräfta att verktyget är mekaniskt i våg

Innan du försöker kalibrera igen:

• Justera stativbenen så att huvudet är nära våg. Använd en manuellt justerbar tribrach vid behov, som POAW 71.
• Använd justerskruvar försiktigt – sikta på att vara bekvämt inom räckvidd, inte bara "nästan centrerad"

Tiltkompensation ersätter inte korrekt mekanisk utjämning.

Steg 3: Säkerställ en stabil installation

Se till:

• Verktyget står på fast mark
• Det finns inga vibrationer från fotsteg, vind, maskiner eller flexibla ytor
• Du står undan medan kalibreringen pågår

Även subtil rörelse kan orsaka att kalibreringen stannar eller går ut på tid.

Steg 4: Kontrollera att inget är blockerat

Säkerställ:

• Inga objekt blockerar teleskopet (såsom dimma inuti linsen eller smuts)
• Spegel och linser är rena
• Inga skydd, tillbehör eller skräp stör rörelse eller optik

Steg 5: Kontrollera ljusförhållanden (särskilt för fältkalibrering)

Om du arbetar inomhus eller utomhus i starkt ljus:

• Undvik reflekterande ytor under verktyget
• Blockera starkt solljus eller uppåtriktat ljus
• Stäng av arbetslampor som lyser uppåt
• Skugga eller mörklägg området under instrumentet vid behov

Kalibreringsoptik är känsligare för störande ljus än vid normala mätningar.

Steg 6: Kör kalibreringen igen

När förhållandena är korrigerade:

• Upprepa kalibreringen
• I de flesta fall slutförs kalibreringen normalt när grundförhållandena återställts

Vad Detta Meddelande Inte Betyder

“Verktyget kunde inte kalibrera”-meddelandet indikerar inte automatiskt:

• Ett hårdvarufel
• Permanent skada
• Att instrumentet behöver service

I majoriteten av fallen speglar det situationsbetingade förhållanden som förhindrar att kalibreringen slutförs säkert.

När man ska eskalera

Om detta meddelande:

• Visas upprepade gånger under välkontrollerade förhållanden
• Består efter omstart, noggrann utjämning, stabilisering och ren optik
• Inträffar på plan, stabil mark med bra belysning

Då är det lämpligt att kontakta support eller service.

Slutlig Påminnelse

Detta meddelande finns för att skydda mätintegriteten.

Genom att återställa verktyget och återupprätta goda fysiska, geometriska och optiska förhållanden ger du instrumentet vad det behöver för att slutföra kalibreringen korrekt och hålla dina mätningar pålitliga.
