Model Slicer-applikationen möjliggör skivning av både 2D- och 3D-CAD-ritningar, vilket gör det möjligt att skapa sektionsvyer av modellen.
Hur man använder Model Slicer-applikationen
- Öppna ditt projekt: Börja med att öppna ett projekt på din surfplatta.
- Öppna applikationen: Antingen från startskärmen eller från sidomenyn i CAD-vyn.
- Om du inte har 'Model Slicer'-applikationen på startskärmen, välj lägg till genväg och lägg till applikationen som visas nedan.
- Välj riktning: Längst ner till höger på skärmen, välj den riktning som du vill att slicern ska arbeta i.
- Applicera slicern: Använd slicern på höger sida av skärmen för att välja önskad sektion av CAD-ritningen.
- Den aktiva skivningsriktningen visas på ritningen som grå fyrkanter som täcker dimensionerna av CAD-modellen.
- Det är möjligt att kombinera flera riktningar, vilket tillåter slicern att arbeta över flera axlar samtidigt.

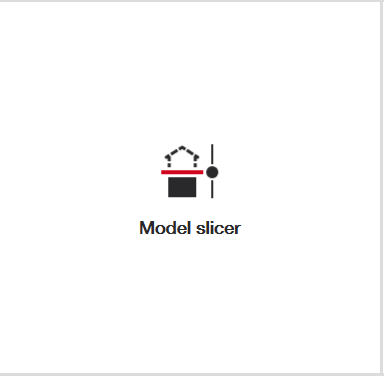

Genvägssymbol för 'Model Slicer'-applikationen:

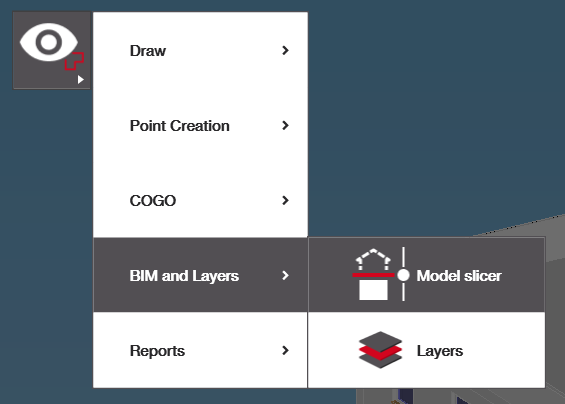

Val av Model Slicer-applikationen från sidomenyn i CAD-vyn:
Skivningsriktningen väljs i det nedre högra hörnet av skärmen. Den för närvarande aktiva riktningen markeras på höger sida i en mörkare grå färg:

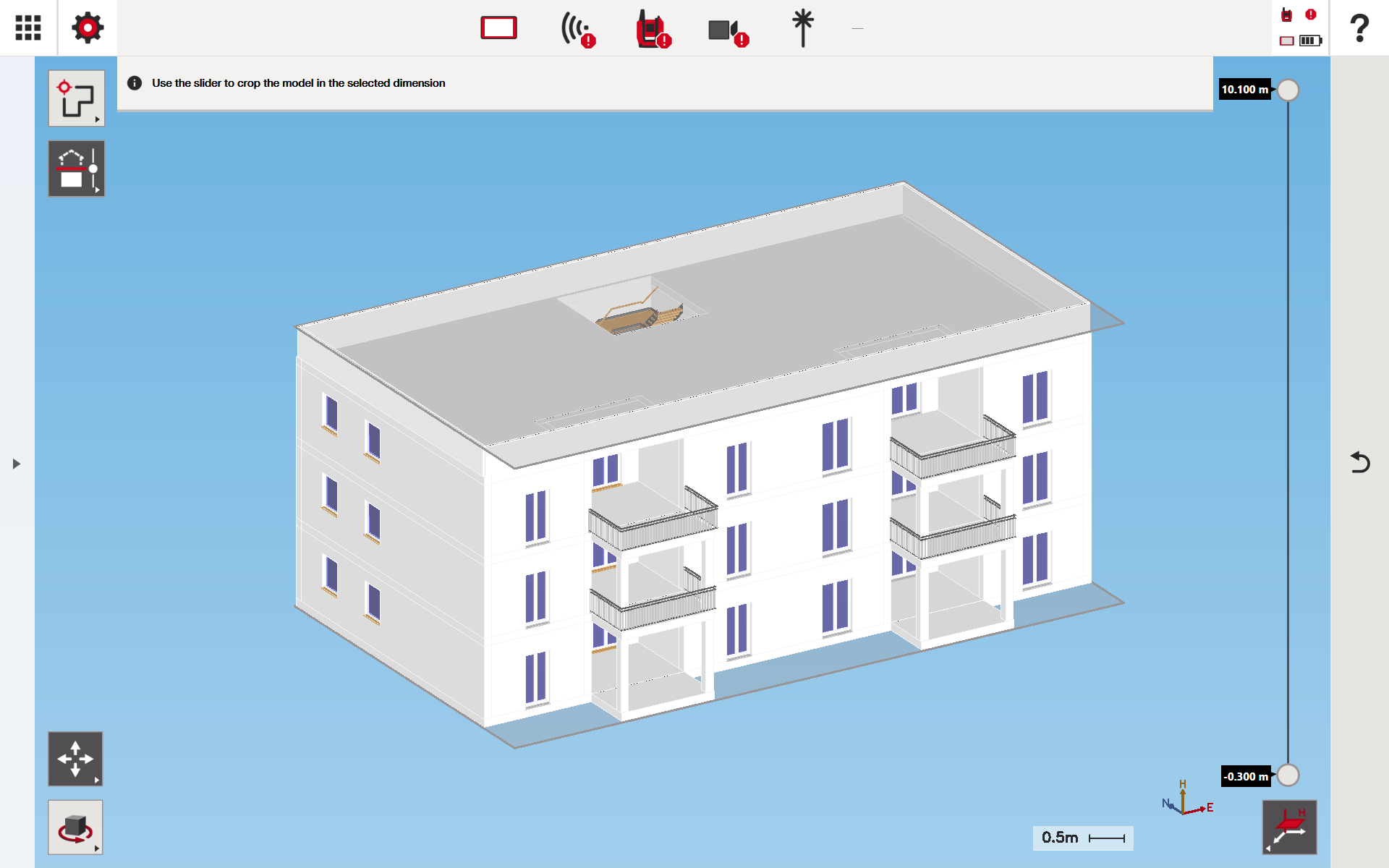

CAD-vy visas efter att Model Slicer-applikationen har valts:

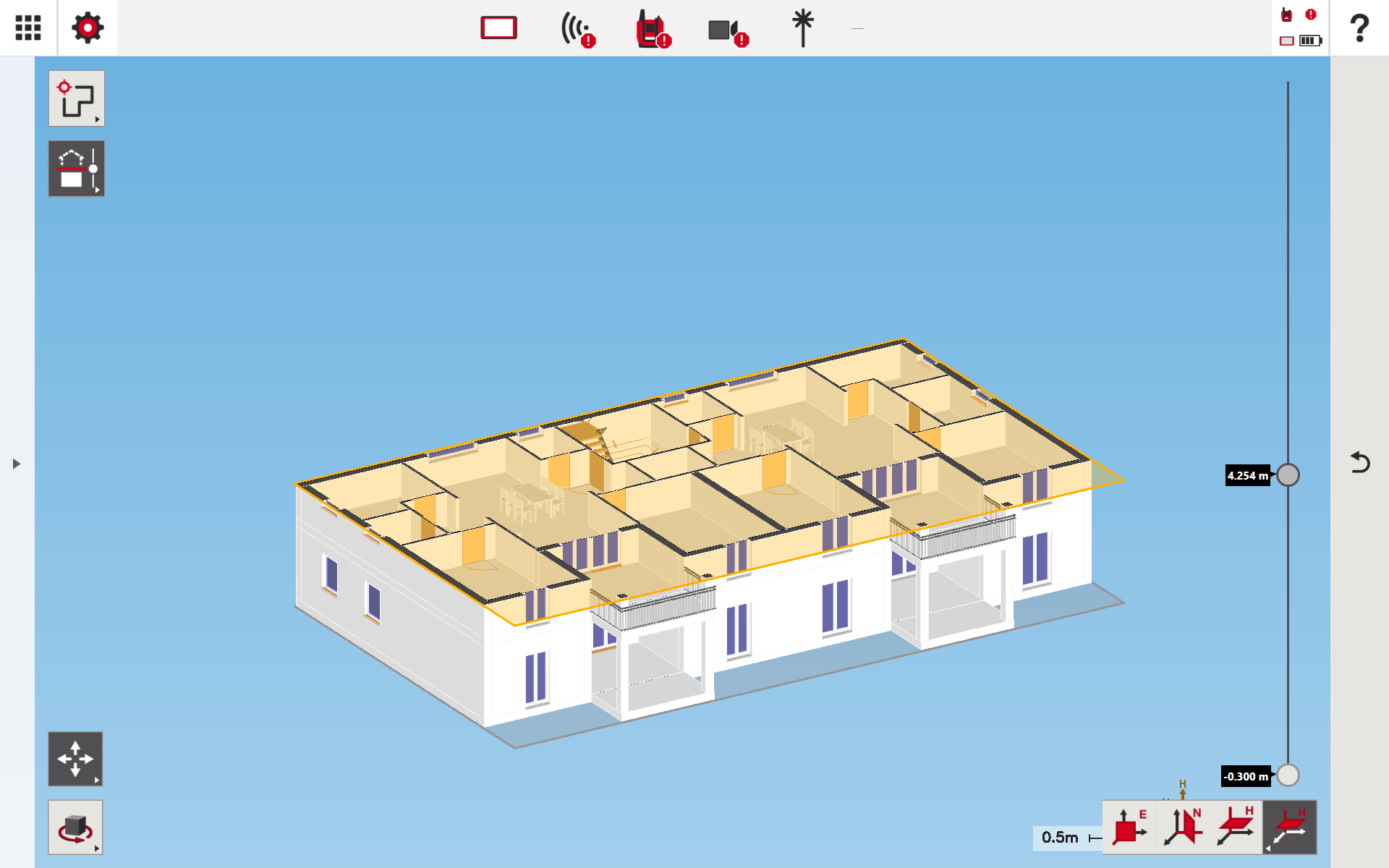

Skivning applicerad i höjdriktningen på CAD-ritningen:

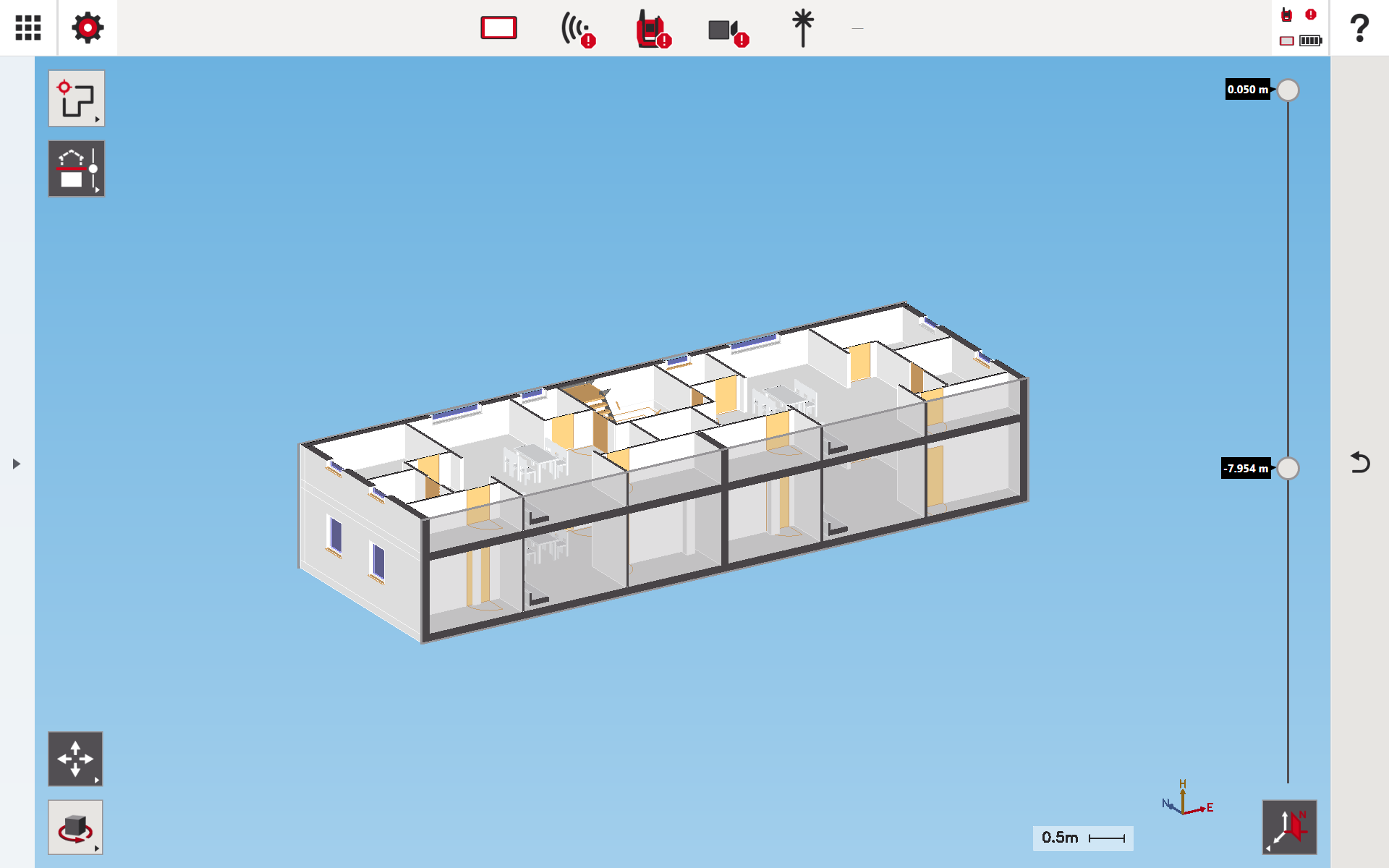

Ytterligare skivning applicerad i norr-riktningen på CAD-ritningen:
Exempel på användning av Model Slicer
Model Slicer-applikationen används ofta för att minska visuell komplexitet i täta CAD-ritningar och för att fokusera på specifika områden eller höjdområden som är relevanta för layout- eller granskningsuppgifter.
Exempel 1: Skivning efter höjd för flervåningsprojekt
På projekt med flera våningar eller staplade system hjälper skivning i höjdriktningen att isolera en enskild nivå eller höjdintervall.
- Visa endast plattnivåpenetrationer eller inbäddningar
- Granska overhead-tjänster utan element från lägre nivåer
- Verifiera vertikala tydligheter i trånga områden
Detta tillvägagångssätt är särskilt användbart för att separera underjordiskt, platta och overhead-arbete.
Exempel 2: Isolera en korridor eller rumsyta
Skivning i en horisontell riktning möjliggör fokus på en smal sektion av byggnaden.
- Granska layoutpunkter i långa korridorer
- Fokusera på ett enskilt rum, schakt eller mekaniskt utrymme
- Minska visuellt brus från angränsande områden
Detta förbättrar noggrannheten vid arbete i trånga eller repetitiva utrymmen.
Exempel 3: Kombinera höjd- och riktningsskivor
Flera skivningsriktningar kan kombineras för att skapa ett fokuserat ”fönster” in i modellen.
- Skiva efter höjd för att välja en nivå
- Skiva efter norr/syd eller öst/väst för att isolera en specifik zon
Denna kombination är användbar för stora byggnader där endast ett litet arbetsområde är relevant åt gången.
Exempel 4: Förenkla CAD-ritningar för fältarbete
Komplexa CAD-ritningar kan vara svåra att tolka på plats. Model Slicer hjälper till att förenkla vyn.
- Dölj irrelevanta delar av modellen
- Fokusera endast på den sektion som arbetas med
- Förbättra tydligheten för layout- och verifieringsuppgifter
Detta stödjer snabbare beslutsfattande och minskar risken för fel under layout.
