Skikt - Så här gör du

Skiktapplikationen styr vilka skikt från HCL-applikationen och vilka skikt från CAD-ritningen som är synliga i vyn. Skikt kan aktiveras eller inaktiveras för att fokusera på den information som är relevant för den aktuella uppgiften.

Hur använder man Skiktapplikationen?

Öppna ditt projekt: Börja med att öppna ett projekt på din surfplatta.
Öppna applikationen: Antingen från startskärmen eller från sidomenyn i CAD-vyn.
- Om du inte har 'Skikt'-applikationen på startskärmen, välj lägg till genväg och lägg till applikationen som visas nedan.
Välj skiktskategori: Skiktskategorin styr vilken typ av information som visas i CAD-vyn. På högra sidan av skärmen, välj den kategori som bäst passar den aktuella uppgiften.
- Hilti-skikt: Innehåller tillagda kontrollpunkter och layoutpunkter skapade inom applikationen. Detta inkluderar även alla linjer som du skapat inom HCL-applikationen.
- CAD-skikt: Innehåller element som härstammar från den importerade CAD-ritningen. Du kan endast slå på och av dessa, inte ta bort eller redigera. HCL tillåter inte ändringar av den ursprungliga design du importerar för att minska risken för fel eller misstag.
Hantera skikt: Alternativ för skikthantering finns endast för Hilti-punktskikt och tillåter kontroll över hur punkter organiseras.
- Plus-ikon: Lägg till ytterligare skikt för punkter.
- Redigera-knapp: Ändra egenskaper för valt skikt.
- Ta bort-knapp: Ta bort valt skikt från projektet.
Välj skikt att visa: Skiktets synlighet bestämmer vilken information som visas i den aktuella vyn.
- Använd ögon-ikonen för att visa eller dölja enskilda skikt.
- Dolda skikt finns kvar och kan aktiveras igen när som helst.

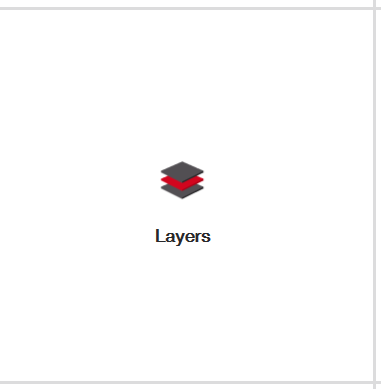

Genvägsikon för 'Skikt'-applikationen:

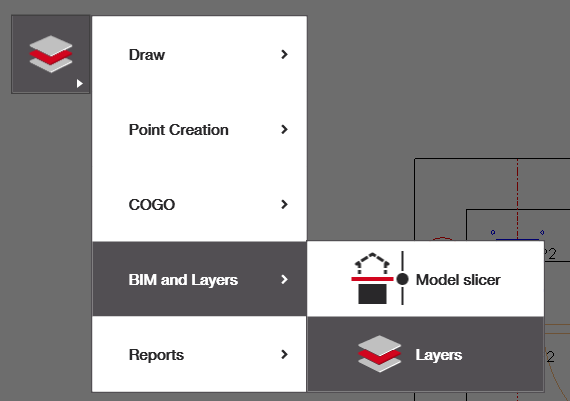

Välja Skikt-applikationen från sidomenyn i CAD-vyn:

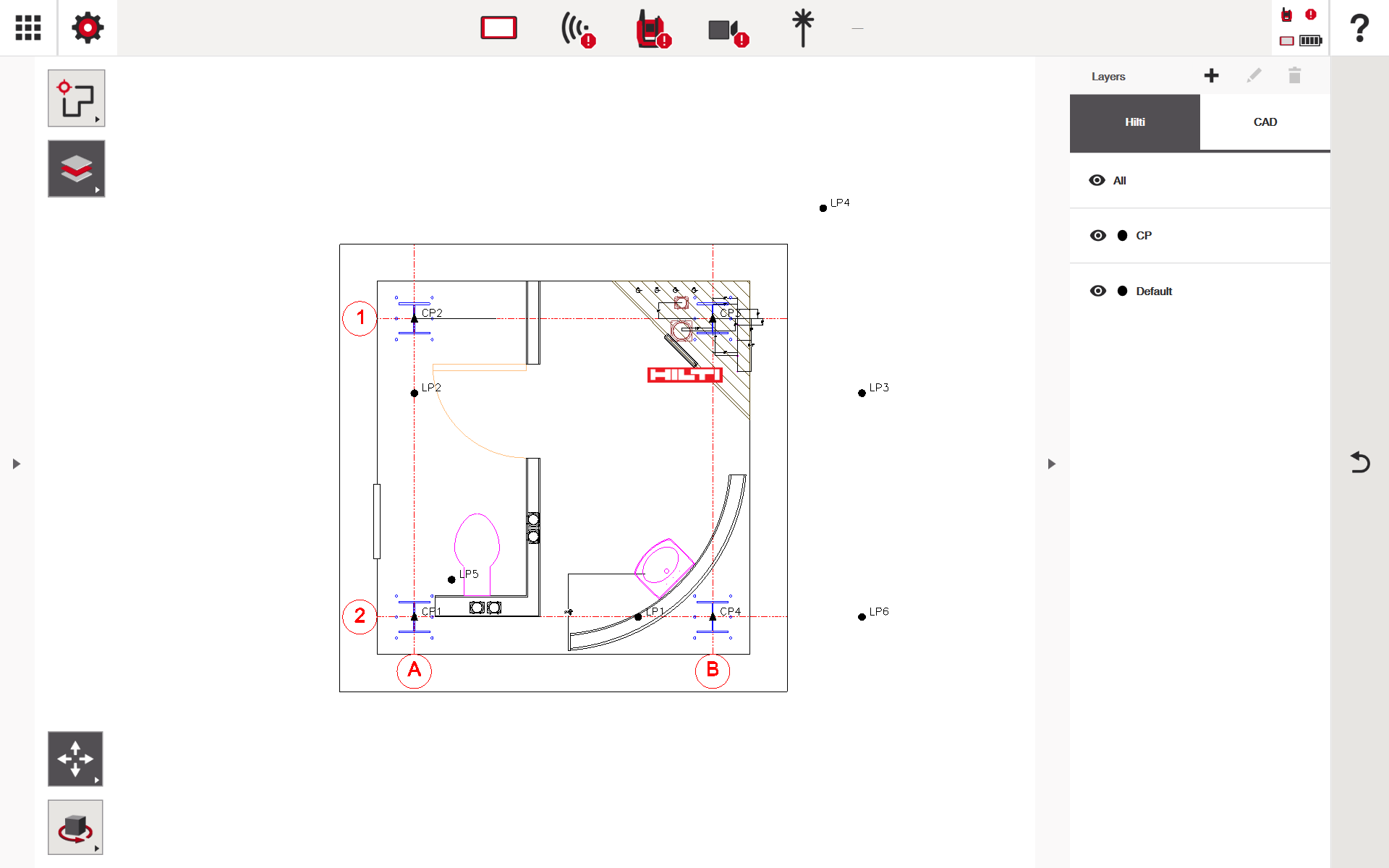

CAD-vy som visas efter att Skikt-applikationen valts:

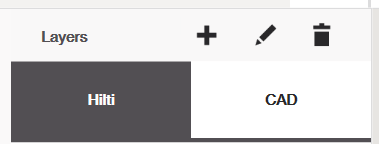

Knappar för att hantera Hilti-skikten:

Exempel på hur skikt fungerar med punkter (Hilti-skikt)

Hilti-punktskikt är mest effektiva när de används som ett organisations- och arbetsflödesverktyg. Genom att separera layoutpunkter i logiska skikt blir stora projekt med hundratals punkter enklare att hantera, granska och märka ut på plats. För att redigera skikten som dina punkter tillhör, se alternativ för punktredigering.

Exempel 1: Skiktorganisation baserad på yrke

Skikt kan skapas baserat på yrke eller disciplin för att tydligt separera arbetsomfång.

MEP – VVS
MEP – El
MEP – HVAC
Konstruktion / Förankringar
Arkitektoniska referenspunkter

Detta tillvägagångssätt gör det möjligt att visa eller dölja enskilda yrken efter behov, vilket minskar visuell oreda och minimerar risken för att märka ut fel punkter.

Exempel 2: Skikt för layout baserat på fas

För projekt som genomförs i etapper kan skikten spegla byggfaser.

Fas 1 – Underjordiskt
Fas 2 – Plattinsatser
Fas 3 – Överliggande stöd
Fas 4 – Slutlig utrustning

Endast relevant fas-skikt är aktiverat under layout, vilket hjälper team att fokusera på aktuellt arbete utan distraktion från framtida eller slutförda punkter.

Exempel 3: Skikt baserat på våning eller zon

På flervånings- eller stora projekt kan skikten organiseras efter plats.

Våning 1 – Östra flygeln
Våning 1 – Västra flygeln
Våning 2 – Mekaniskt rum
Tak – Utrustningsplattor

Detta gör det enkelt att isolera layoutpunkter för en specifik våning eller område när man arbetar på plats.

Exempel 4: Separation av punkttyper

Skikt kan skapas baserat på typen av layoutpunkt för att stödja olika installationsuppgifter.

Upphängningspunkter
Plats för hylsor
Inbäddningsplattor
Utrustningens mittlinjer

Att separera punkttyper minskar förvirring och hjälper team att snabbt identifiera endast de punkter som är relevanta för den aktuella installationsaktiviteten.

Exempel på hur skikt fungerar med CAD-skikt

CAD-skikt används uteslutande för synlighetskontroll och kan inte redigeras eller tas bort. De är mest effektiva för att isolera referensinformation.

Exempel 1: Bakgrundskontroll

Stäng av arkitektoniska ytskikt eller möbler för att hålla vyn ren.
Aktivera endast strukturella rutnät och primära väggar under layout.

Exempel 2: Samordningsvyer

Aktivera CAD-skikt för HVAC-kanaler när du kontrollerar upphängningspunkter.
Inaktivera orelaterade system för att förbättra tydligheten i trånga områden.

Exempel 3: Tillfälliga referenskontroller

Aktivera ett CAD-skikt för att verifiera justering eller avstånd.
Inaktivera det igen när layouten är säkerställd.
