Align Vertical - Hur man använder

Hur man använder applikationen Align Vertical

1. Öppna ditt projekt: Börja med att öppna ett valfritt projekt på surfplattan.
2. Öppna applikationen: Öppna Align Vertical-applikationen antingen från startskärmen eller från sidomenyn i CAD-vyn.
   • Om applikationen inte finns tillgänglig på startskärmen, välj Lägg till genväg och lägg till Align Vertical-applikationen.
3. Välj första punkten (baspunkt): Mät den första punkten på den vertikala ytan med antingen direkt mätning eller en befintlig kontroll- eller layoutpunkt.
   • Välj ikonen med tre trianglar för att ange denna punkt som baspunkt.
   • Denna baspunkt används som vertikal referens för alla efterföljande mätningar.
4. Mät ytterligare punkter: Flytta kameran till nästa punkt på samma vertikala yta för att läsa av mätningar och korrigeringsvärden.

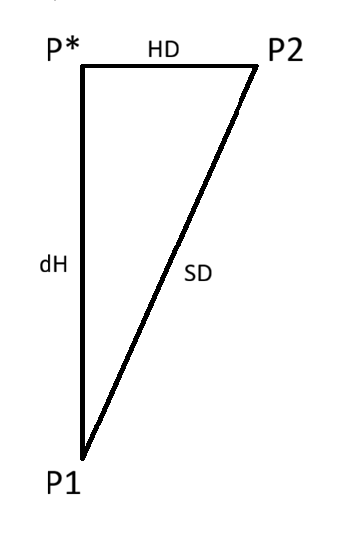

   • HD (Horisontellt avstånd): Det horisontella avståndet mätt från baspunktens sanna vertikala linje till den aktuella mätta punkten.
   • SD (Lutningsavstånd): Det direkta lutningsavståndet mätt från baspunkten till den aktuella mätta punkten.
   • dH (Höjdskillnad): Den sanna vertikala höjdskillnaden mellan baspunkten och den aktuella mätta punkten.
5. Följande korrigeringar visas:
   • Höger / Vänster:
     • Höger indikerar att den mätta punkten är placerad till vänster om baspunkten och måste korrigeras åt höger med det visade värdet.
     • Vänster indikerar att den mätta punkten är placerad till höger om baspunkten och måste korrigeras åt vänster med det visade värdet.
   • Framåt / Bakåt:
     • Framåt indikerar att den mätta punkten är placerad närmare totalstationen och måste flyttas bort från totalstationen med det visade värdet.
     • Bakåt indikerar att den mätta punkten är placerad längre bort från totalstationen och måste flyttas mot totalstationen med det visade värdet.
6. Upprepa detta steg för alla punkter som behöver kontrolleras för vertikal justering.

Genvägssymbol för Align Vertical-applikationen:

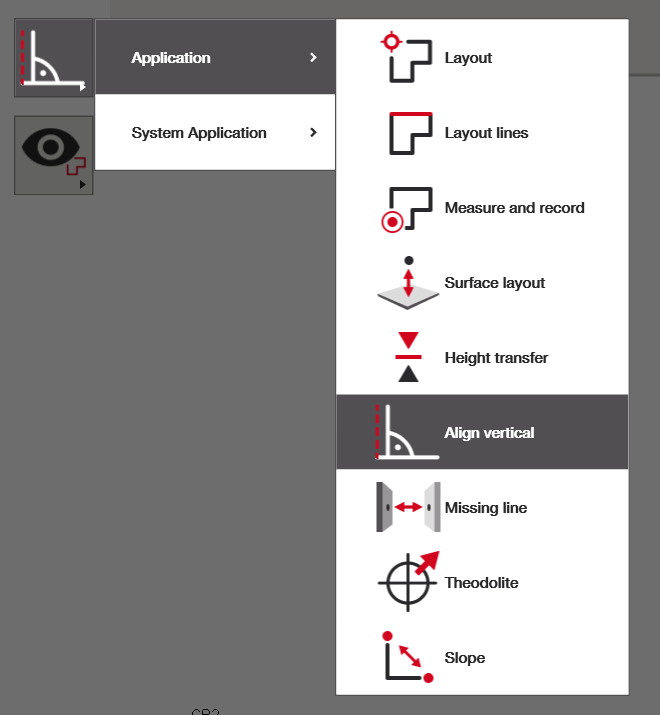

Val av Align Vertical-applikationen från sidomenyn i CAD-vyn:

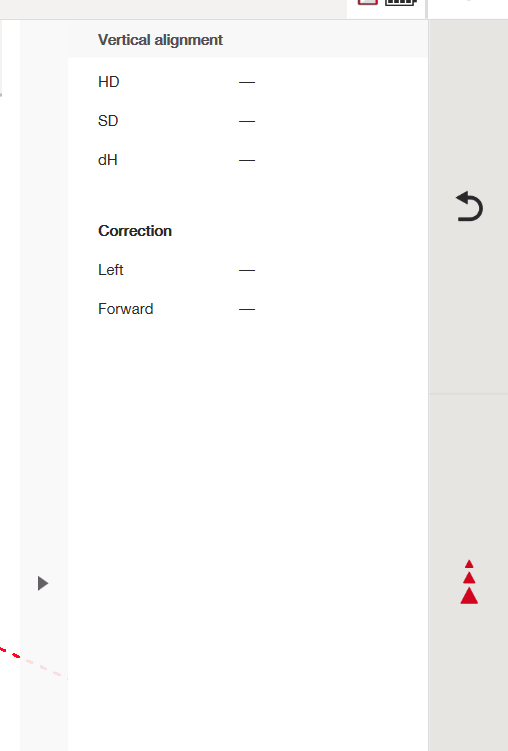

CAD-vyn som visas efter att Align Vertical-applikationen valts:

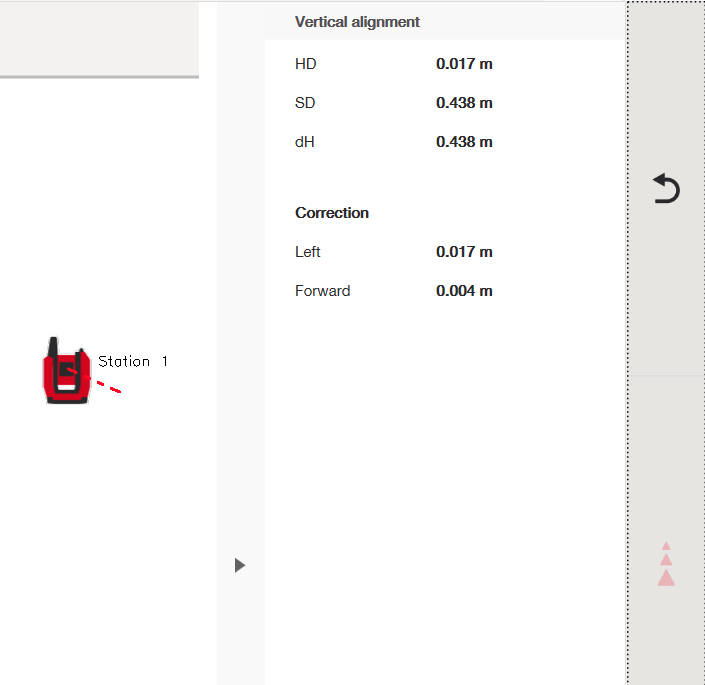

Korrigeringsvärden som visas efter mätning av en andra punkt:

• Höger / Vänster:
  • Höger indikerar att den mätta punkten är placerad till vänster om baspunkten och måste korrigeras åt höger med det visade värdet.
  • Vänster indikerar att den mätta punkten är placerad till höger om baspunkten och måste korrigeras åt vänster med det visade värdet.
• Framåt / Bakåt:
  • Framåt indikerar att den mätta punkten är placerad närmare totalstationen och måste flyttas bort från totalstationen med det visade värdet.
  • Bakåt indikerar att den mätta punkten är placerad längre bort från totalstationen och måste flyttas mot totalstationen med det visade värdet.
