Hur man justerar ett prismstångsbubblanivå med vertikal justering på PLT

  • Uppdaterad

Vikten av att nivellera prismstångens bubbla

Innan du påbörjar någon punktlayout eller utsättningsarbete är det avgörande att prismstången är korrekt nivellad med en korrekt justerad bubbla.

Om prismstången inte är vertikal kommer den uppmätta punkten att förskjutas horisontellt, vilket kan leda till felaktiga mätningar och felplacerade layoutpunkter.
En korrekt nivellad prismstång gör att du kan:
  • Lita på dina mätningar
  • Minska layoutfel
  • Arbeta snabbare utan att tvivla på resultaten
  • Bibehålla konsekvent noggrannhet på arbetsplatsen
Du ska alltid kunna använda din prismstång med förtroende.

Hur du kontrollerar om din prismstångsbubbla är korrekt

Du kan snabbt verifiera noggrannheten på din prismstångs nivellabubbla genom att jämföra mätningar medan du roterar stången.

Steg-för-steg-instruktioner

  1. Ställ upp din prismstång
    • Se till att stången är korrekt nivellad med hjälp av bubblan.
    • Fäst en prisma ordentligt på toppen av stången.
  2. Ta en första mätning
    • Använd din totalstation för att mäta avståndet till prismat.
  3. Rotera prismstången
    • Rotera försiktigt stången 180° samtidigt som bubblan hålls centrerad.
  4. Ta en andra mätning
    • Mät avståndet till prismat igen.
  5. Jämför resultaten
    • Om båda mätningarna stämmer överens är din bubbla korrekt.
    • Om det finns en skillnad behöver din bubbla sannolikt kalibreras.

Använda HCL “Live Read” för snabbare verifiering

Live Read-funktionen via Theodolite-applikationen i HCL gör denna process ännu enklare - ingen behov av att stationera verktyget.

Hur man använder Live Read

  1. Öppna Theodolite-applikationen
  2. Lås på prismat på din stång
  3. Välj “Live Read:"

Du kommer att se:
  • Horisontellt avstånd
  • Höjdavstånd

Vad du ska titta efter

  • Rotera långsamt den nivellade prismstången.
  • Titta på de live-värden som visas på skärmen.
Om värdena ändras medan bubblan förblir centrerad indikerar detta att bubblan inte är korrekt kalibrerad.

Allmänna rekommendationer innan nivellering

  • Om du kontrollerar eller justerar flera nivellabubblor, fäst alla på stången samtidigt.
    Detta gör processen snabbare och säkerställer att alla bubblor är konsekvent justerade.
    • Ytterligare Hilti nivellabubblor inkluderar POA 36 Ball Knob () och POA 37 Bubble Adapter ()
  • Placera nivellabubblorna högre upp på stången, där de är lättare att se och justera.
  • Använd endast nivellabubblor som har justeringsskruvar.

Vissa bubblor har inga justeringsskruvar. Dessa kan inte kalibreras och kan vara opålitliga. Använd alltid bubblor som tillåter justering.

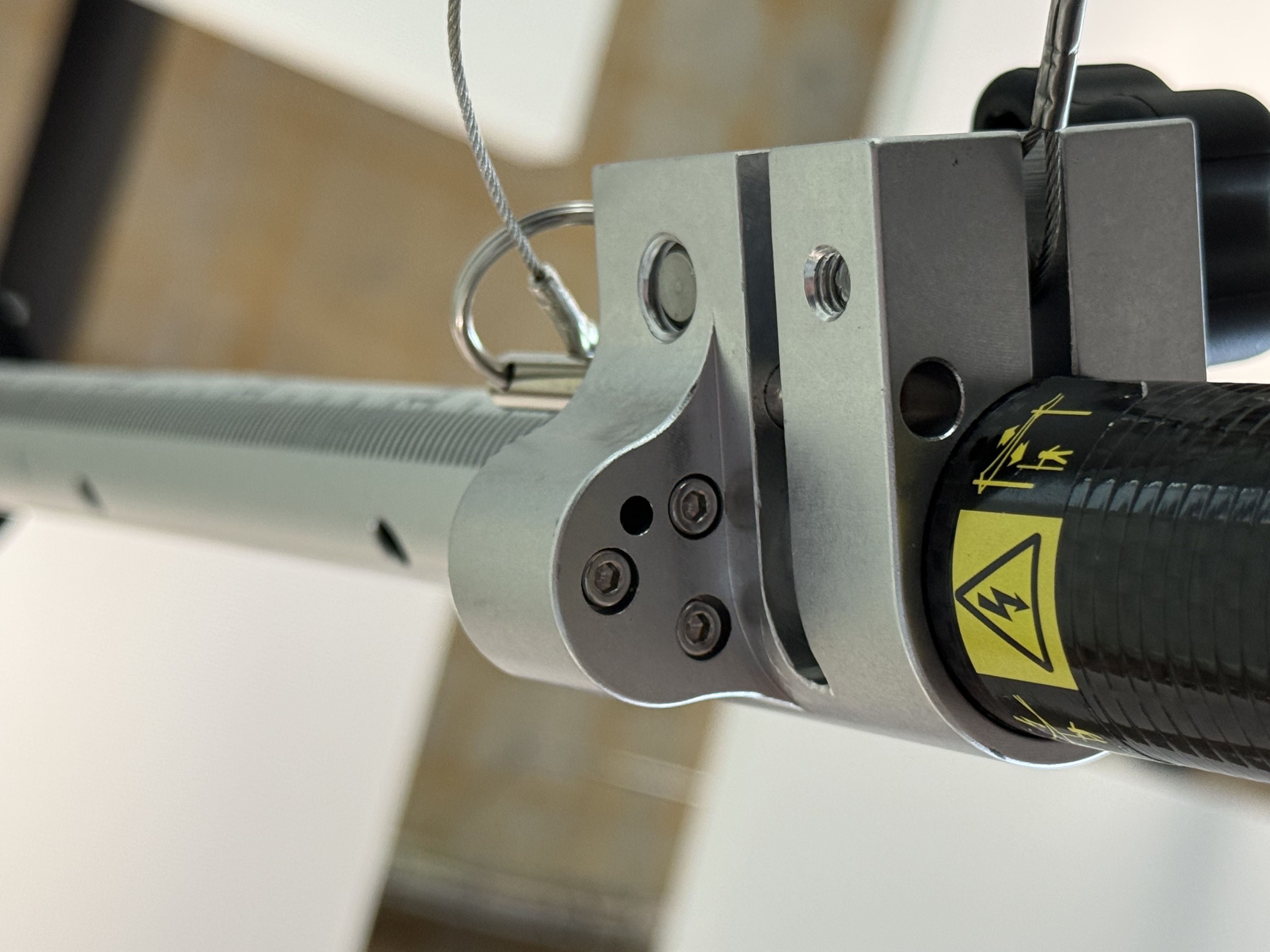

Justerskruvar placerade under nivellabubblan

Förstå justerskruvarna

De flesta prismstångsbubblor har tre justerskruvar placerade under bubbelfodralet.
  • Varje skruv lutar bubblan mot sin egen riktning
  • Små justeringar gör stor skillnad
  • Överdragning kan skada bubblan eller göra den felaktig
Gör alltid små, kontrollerade justeringar.

Metod 1: Nivellera prismstången med PLT Vertikal Justering

Demonstration:

(Rekommenderad och mest noggrann)
Denna metod använder PLT för att säkerställa att stången är helt vertikal innan bubblan justeras.

Uppställning

  • Fäst två prismor på stången:
    • En nära botten, utrustad med en utsättningstipp
    • En nära toppen av stången
  • Fäst nivellabubblorna på stången
  • Placera stången på fast mark

Procedur

  1. Placera prismstången så upprätt som möjligt
  2. Öppna Align Vertical-applikationen på PLT
  3. Mät bottenprismat
  4. Gå till topprismat
  5. Observera liveavvikelseläsningar
  6. Justera stången tills avvikelsen visar:
    • 0,000 m, eller
    • Så nära som möjligt (till exempel 0,001 m)
Vid detta steg, ignorera bubblan helt. PLT är din referens för verklig vertikal.

Justera bubblan

  1. Använd en insexnyckel för att försiktigt lossa justerskruvarna
  2. Dra åt skruvarna en efter en tills bubblan är centrerad
  3. Gör endast små justeringar
  4. När den är centrerad, säkra skruvarna försiktigt utan att flytta bubblan
Bubblan är nu kalibrerad till en verkligt vertikal stång.

Metod 2: Nivellera prismstången med en laser

(Alternativ metod)
Denna metod är användbar när en PLT inte finns tillgänglig.

Uppställning

  • Använd en punktlaser, till exempel PM 2‑P
  • Hitta en dörröppning, fönsteröppning eller liknande vertikal plats

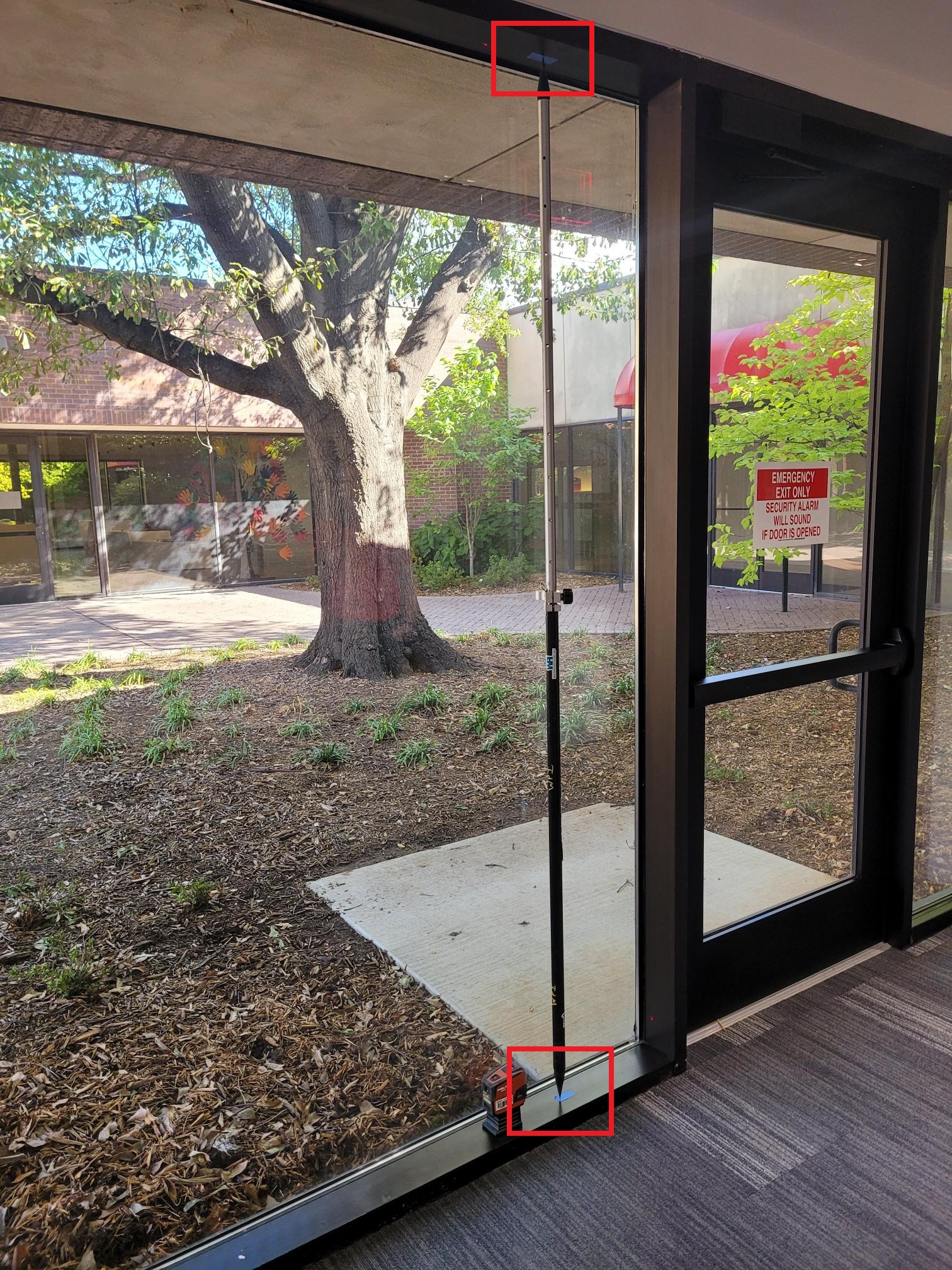

  • Placera tejp högst upp och längst ner i öppningen

Procedur

  1. Placera lasern så att den projicerar vertikalt genom utrymmet
  2. Markera laserpunkten på tejpen högst upp och längst ner
  3. Ta bort lasern

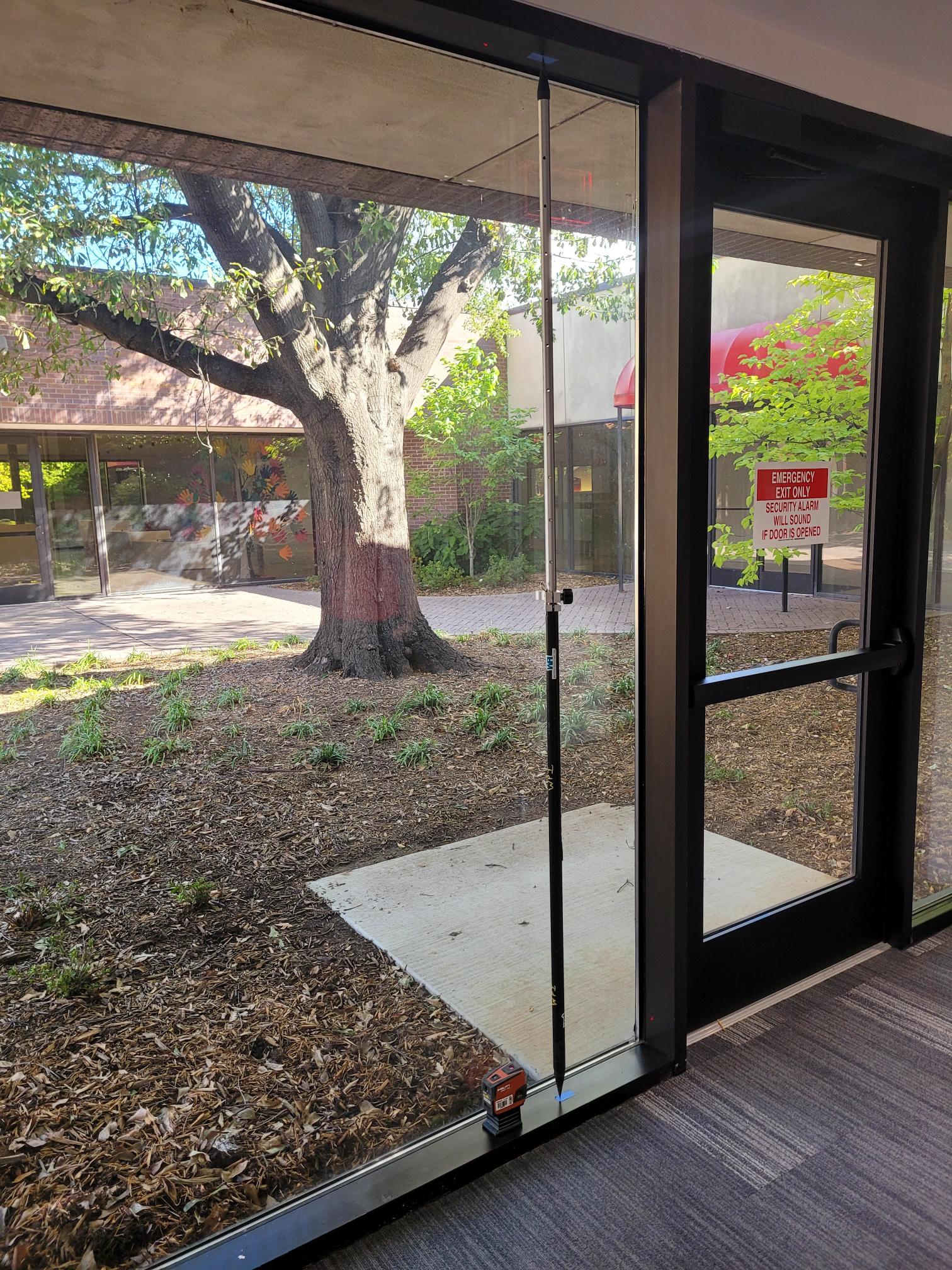

  4. Förläng prismstången fullt ut mellan de två markeringarna.

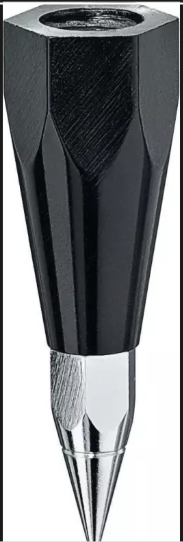

    • För precision kan du vilja skruva fast en extra prismstångstopp (POAW45) på toppen av stången, om tillgängligt ()
  5. Justera stången tills den är perfekt i linje med båda punkterna

Denna metod hjälper till att hålla stången stabil medan skruvarna för bubblan justeras.

Justera bubblan

  1. Lossa justerskruvarna för bubblan
  2. Justera varje skruv tills bubblan är centrerad
  3. Säkra skruvarna försiktigt

Slutkontroller och bästa praxis

  • Kontrollera bubblan igen efter att skruvarna dragits åt
  • Verifiera regelbundet bubblans noggrannhet, särskilt efter:
    • Att stången tappats
    • Transport av utrustning
    • Långa användningsperioder
  • Nivellera alltid stången innan du sätter ut punkter
En korrekt kalibrerad bubbla sparar tid, förhindrar omarbete och ökar förtroendet under layouten.

Ytterligare referens

För en visuell demonstration kan du se följande video för inspiration.
