Använda kameravy

Översikt

Kameravy på PLT 300-demo

Kameravy på PLT 400-demo

Kameravy på PLT 300

Viktiga gränssnittselement (PLT 300)

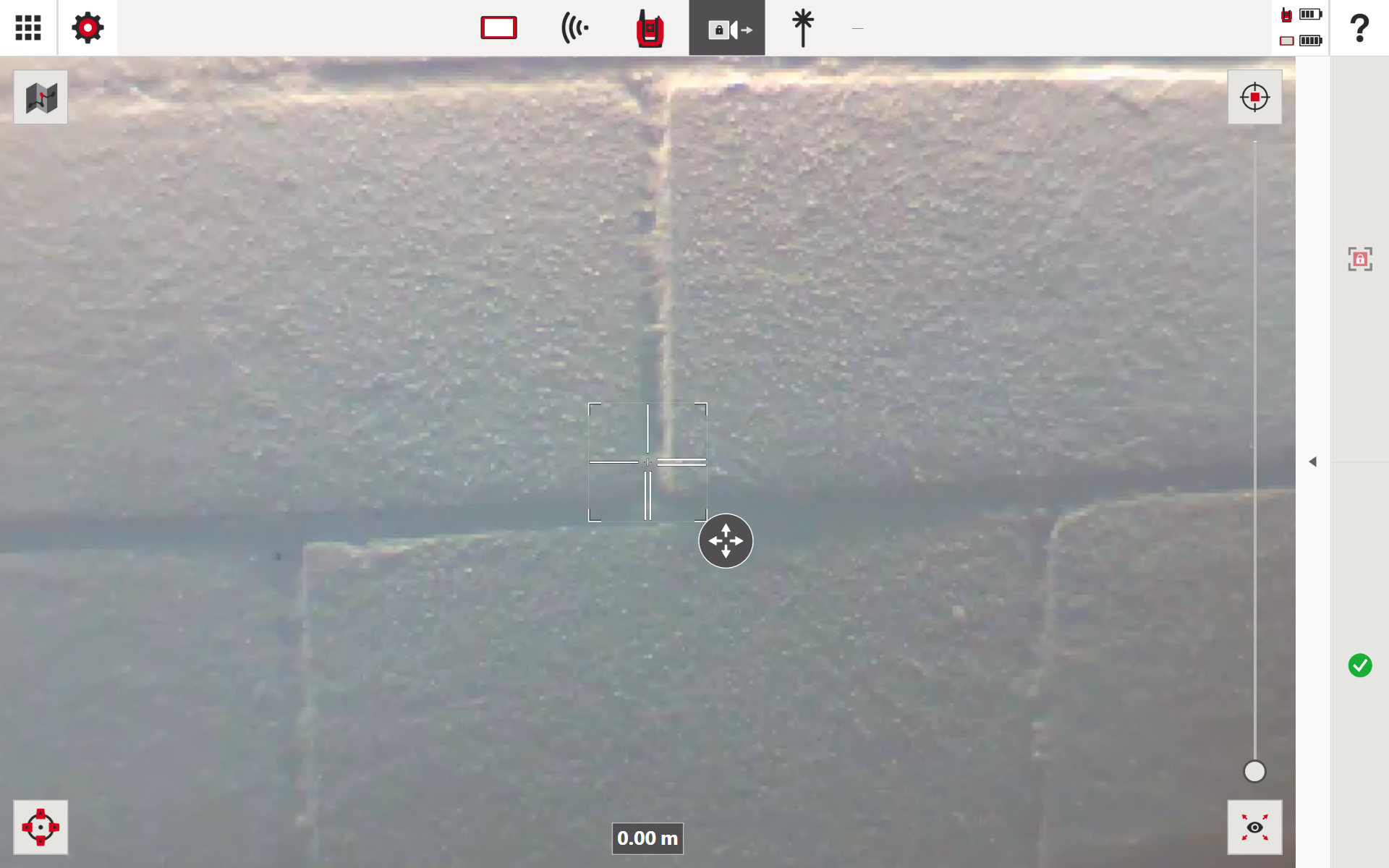

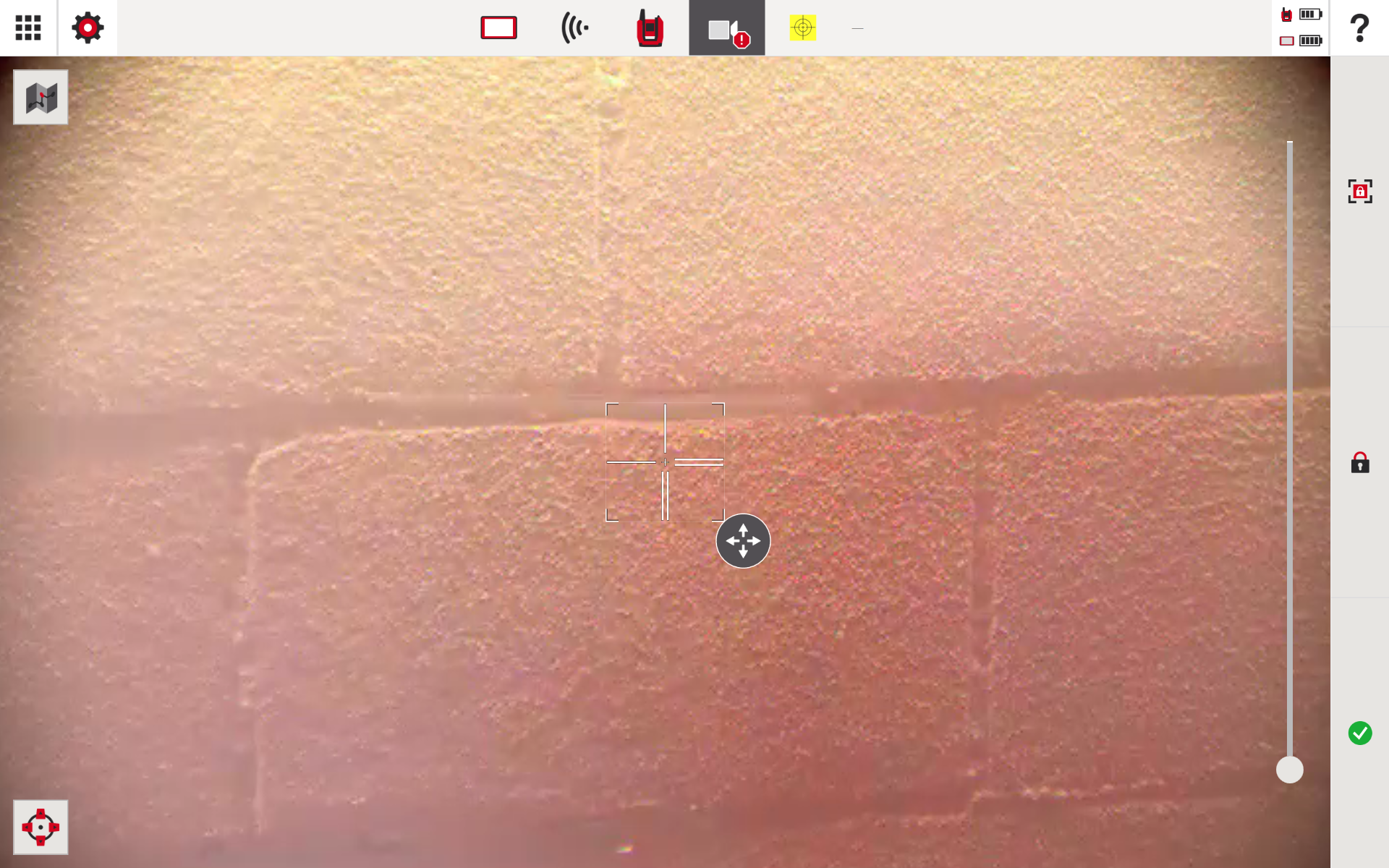

Live kamerabild visas i fullskärm, med en zoomkontroll-slider på högra sidan för förstoring

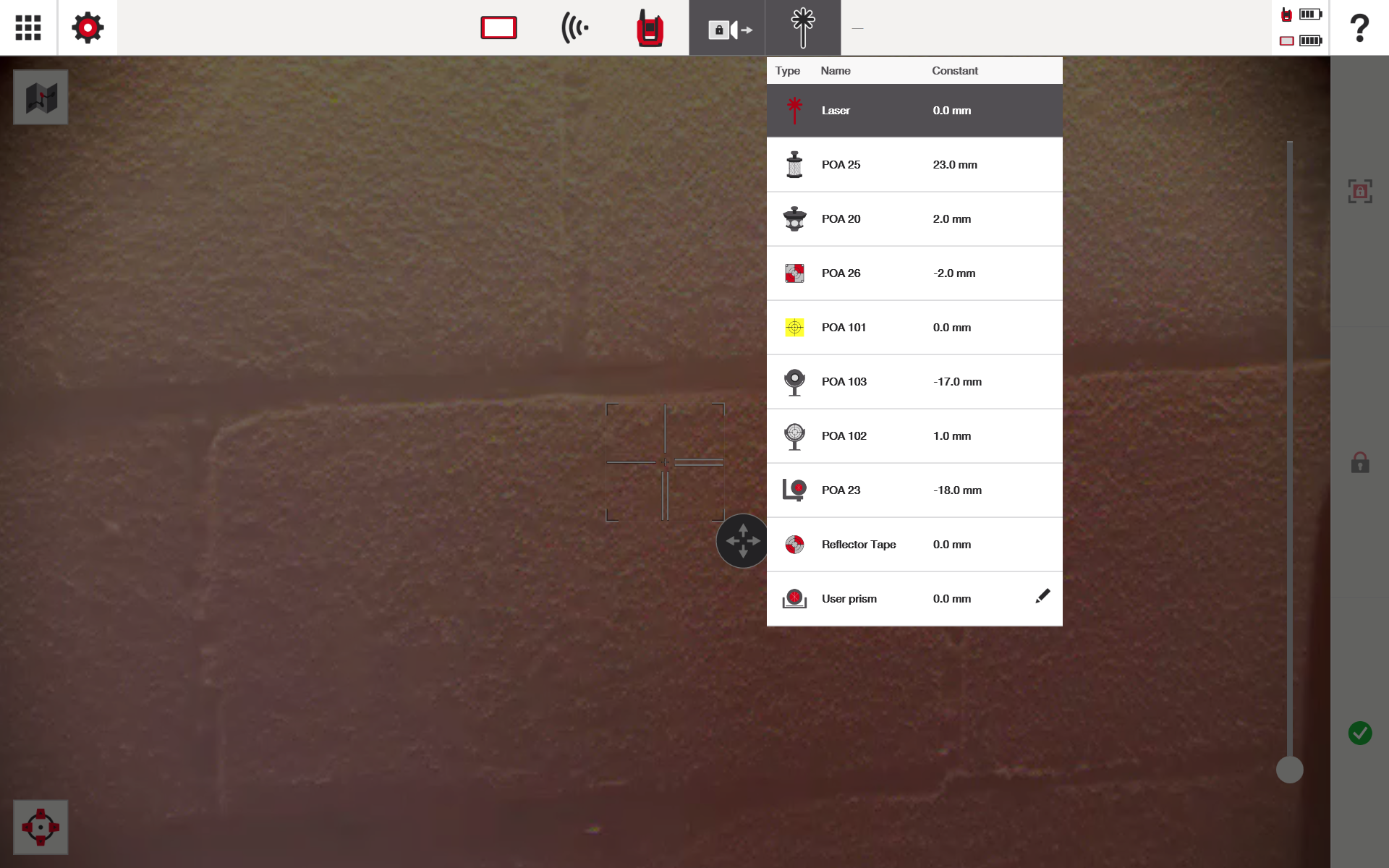

Överst på skärmen kan du välja prismatyp eller måltyp, samt laseravläsning om det behövs

Central siktskiva visar aktuell målpunkt med en flytt- eller panoreringindikator som visar riktningjustering när Smart Target är aktiverat. Se denna artikel för var du aktiverar smart target-alternativet.

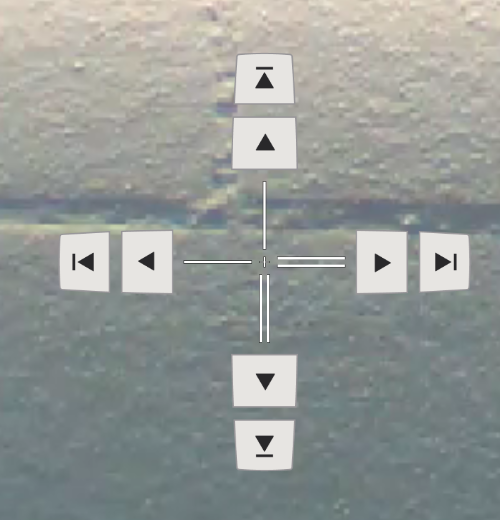

Ikonen längst ner till vänster ändrar hur siktskivan rör sig och lägger till knappar för små riktningjusteringar

Låsikonen mitt på höger låser den aktuella vyn av PLT

Grön bock nere till höger bekräftar den valda kamerapositionen för PLT

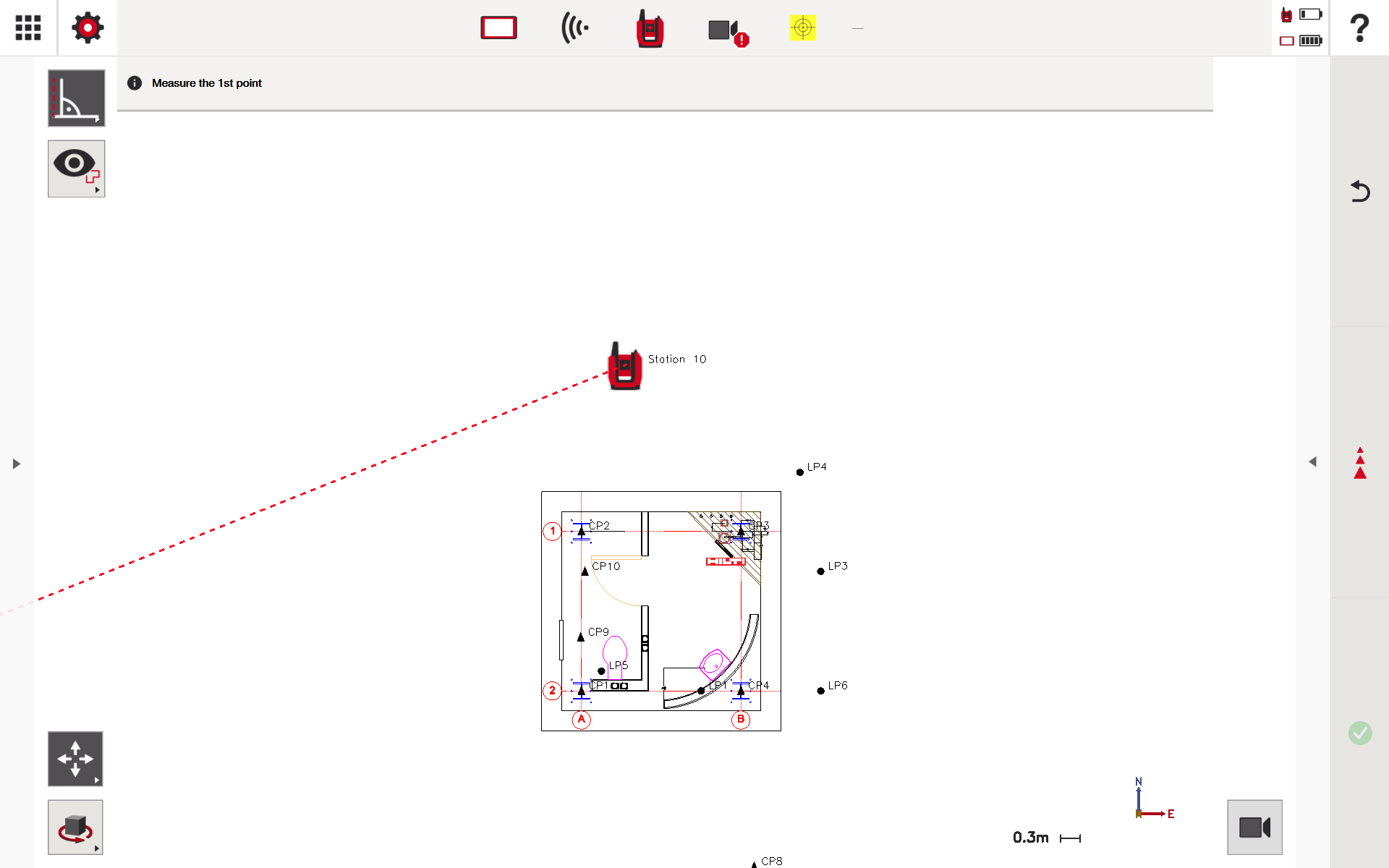

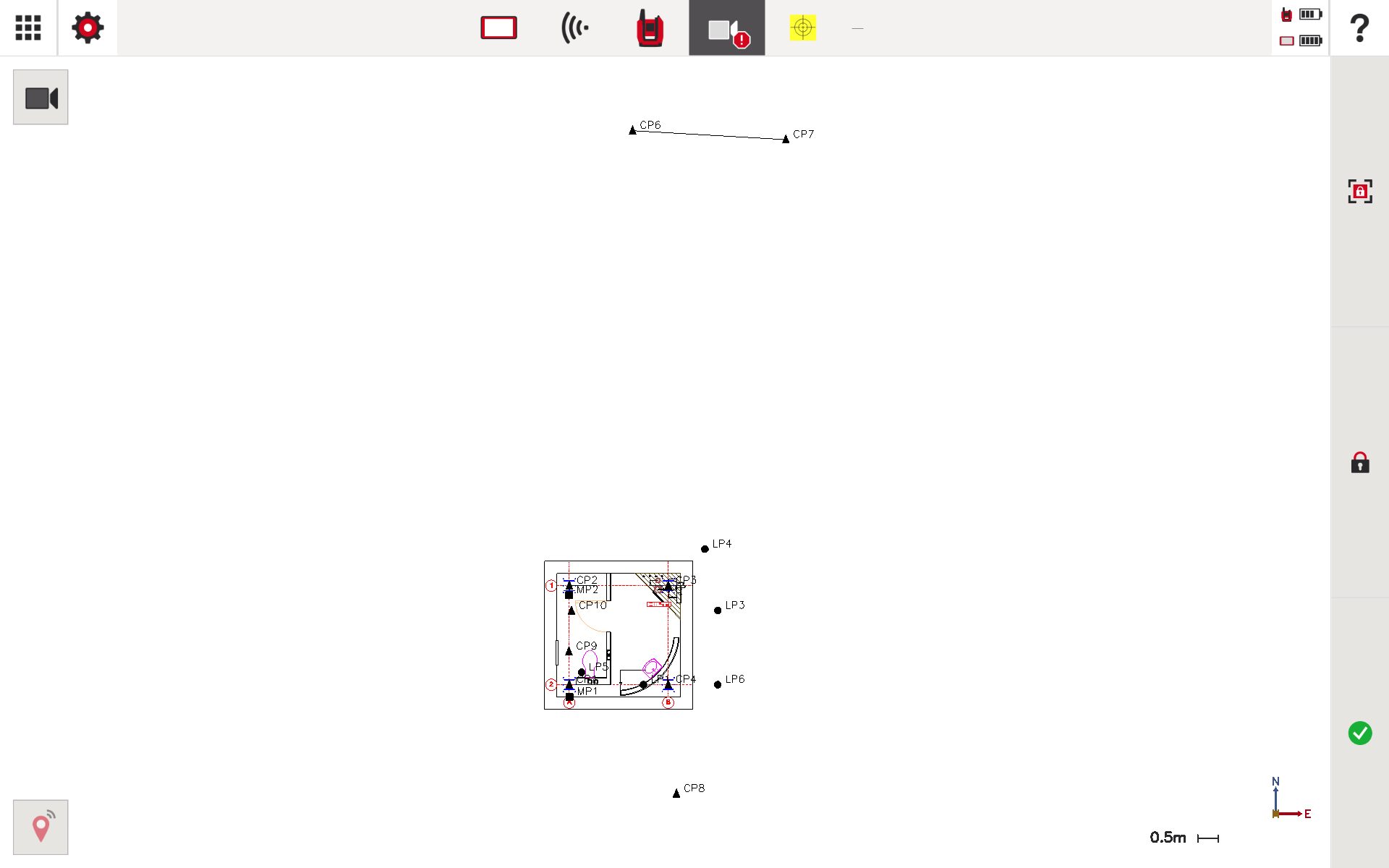

När du är i kameravy, klicka på kartikonen uppe till vänster för att öppna CAD-vyn av ritningen

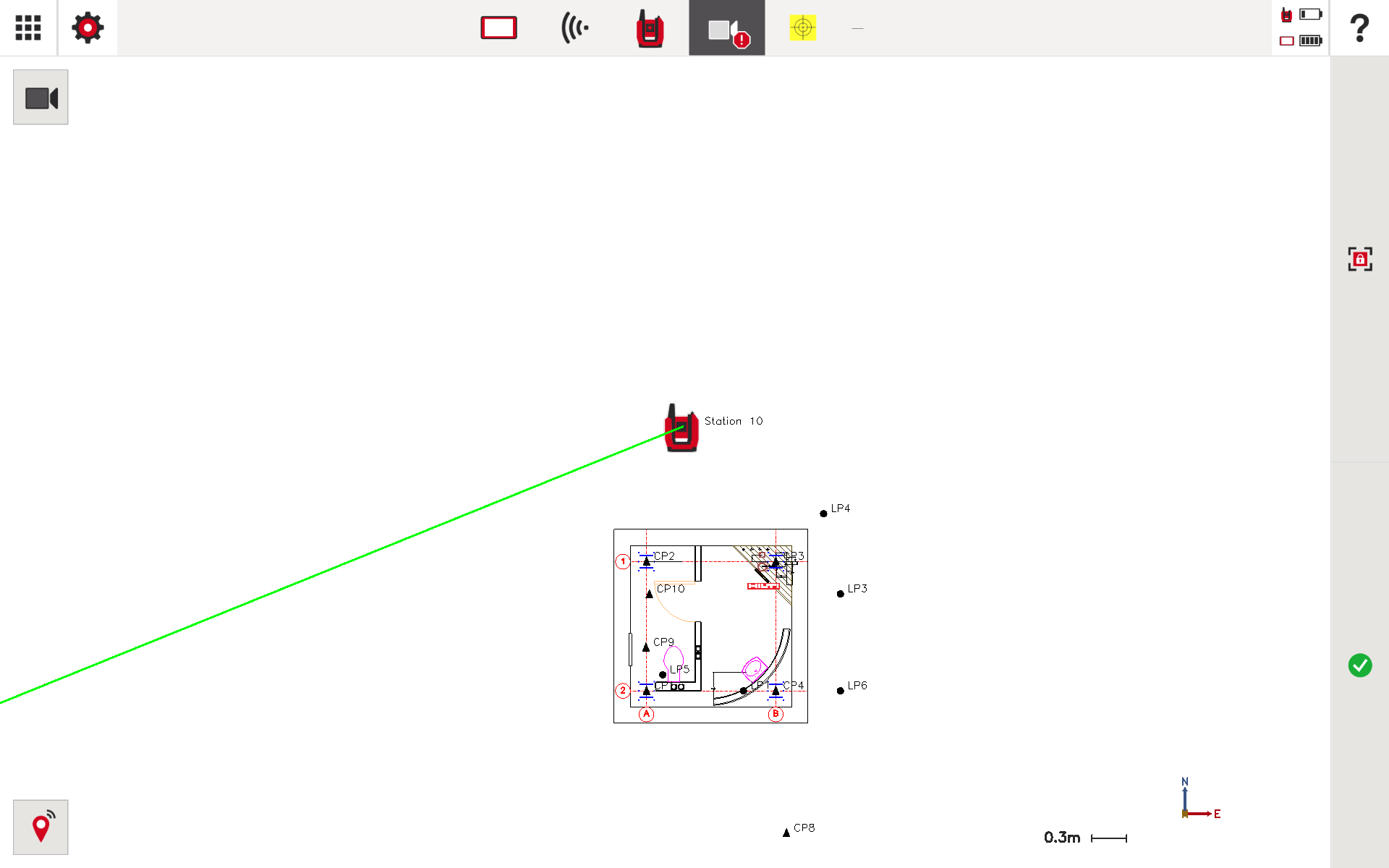

Sedan, klicka på kameraikonen uppe till vänster för att återgå till kameravy

När GPS är aktiverat, tillåter denna "hitta mig"-ikon nere till vänster PLT att söka efter surfplattan inom tillåten vinkel, för mer information, se denna artikel

Kameravy på PLT 400

Viktiga gränssnittselement (PLT 400)

Live kamerabild visas i fullskärm, med en zoomkontroll-slider på högra sidan för förstoring

Ikonen högst upp på zoomslidern zoomar in kameran för att centrera målet och göra det tydligt synligt

Ikonen längst ner på zoomslidern zoomar ut kameravyn

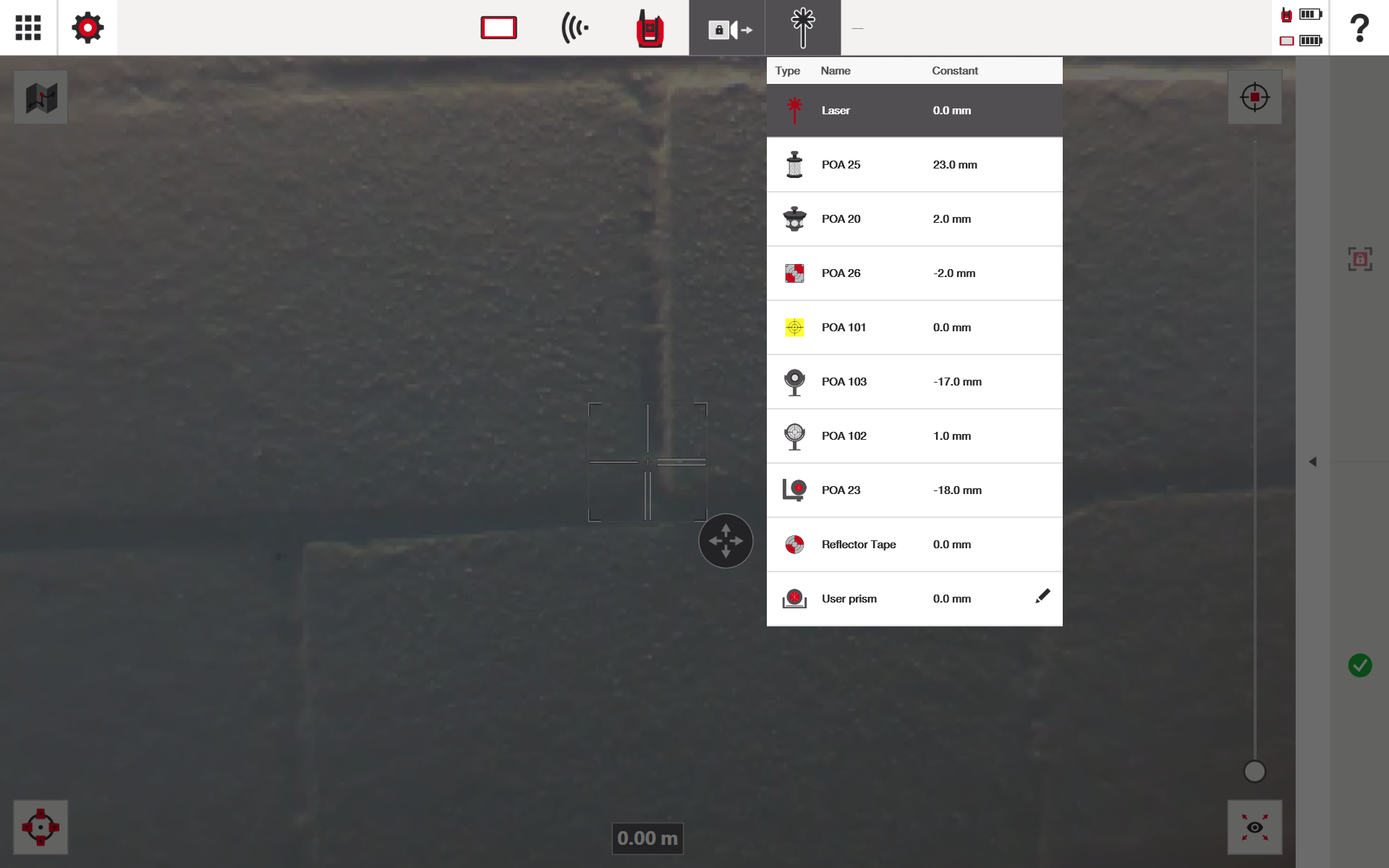

Överst på skärmen kan du välja prismatyp eller måltyp, samt laseravläsning om det behövs

Central siktskiva visar aktuell målpunkt med en flytt- eller panoreringindikator som visar riktningjustering när Smart Target är aktiverat. Se denna artikel för var du aktiverar smart target-alternativet.

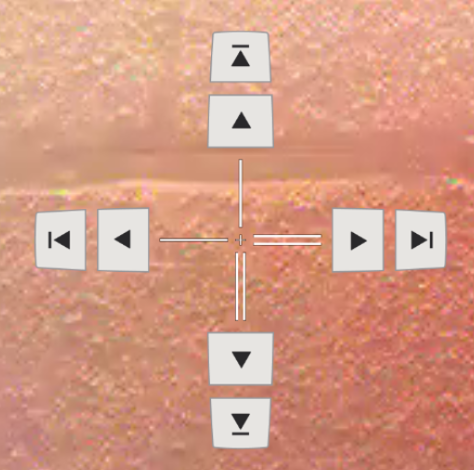

Ikonen längst ner till vänster ändrar hur siktskivan rör sig och lägger till knappar för små riktningjusteringar

Grön bock nere till höger bekräftar den valda kamerapositionen för PLT

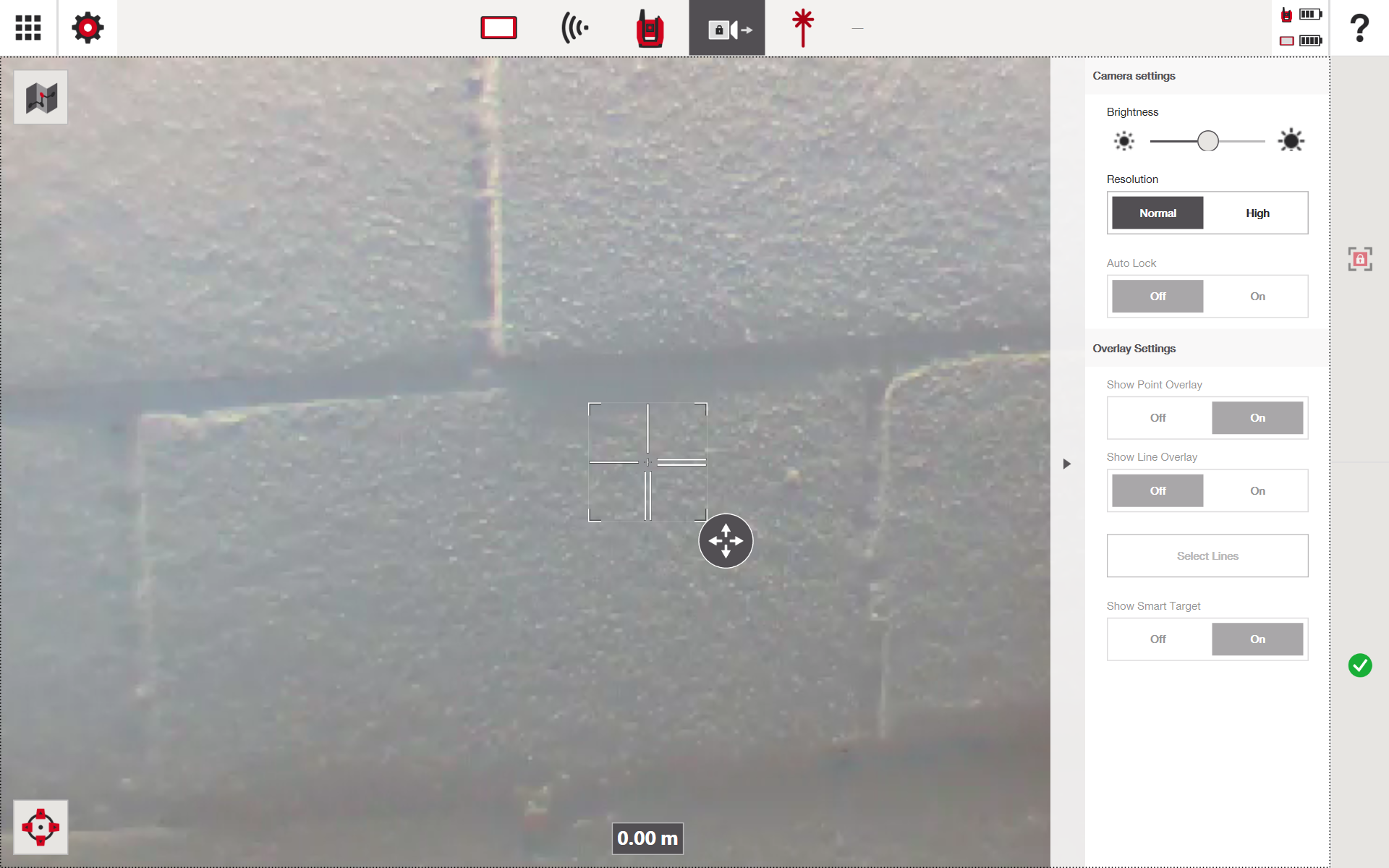

Ljusstyrkeslidern justerar kamerans exponering, vilket gör bilden ljusare eller mörkare

Upplösningsinställningen förbättrar kvaliteten på den live kamerabilden när den är inställd på Hög

När GPS är aktiverat, tillåter denna "hitta mig"-ikon nere till vänster PLT att söka efter surfplattan inom tillåten vinkel, för mer information, se denna artikel

Ytterligare funktioner i PLT 400

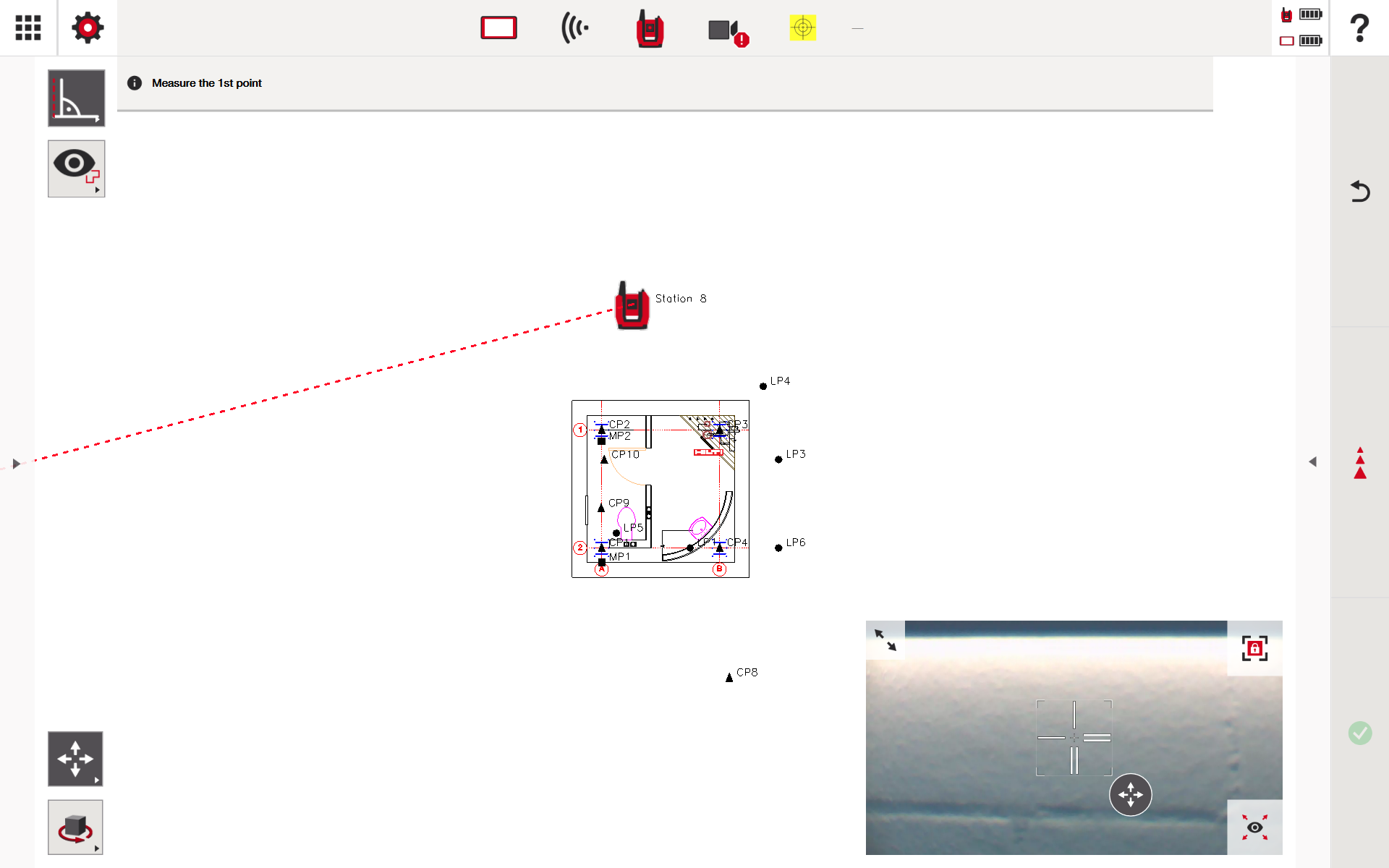

Genom att klicka på dessa pilar i den lilla kameravyn kollapsar kameravyn

Denna ikon uppe till höger söker efter ett mål i kameravy och låser på ett prisma eller mål

Typiskt arbetsflöde (PLT 300 & PLT 400)

1. Öppna kameravy
2. Välj prismamåltyp eller laser
3. Positionera PLT 300 så att prisma eller mål är synligt i kameravy
4. Justera målet med den centrala siktskivan
5. Justera zoom om det behövs för bättre synlighet
6. Klicka på låsikonen uppe till höger på skärmen
7. Vänta på att verktyget låser på prisma eller mål, detta indikeras av en kameraikon med en låssymbol

Bästa praxis (PLT 300 & PLT 400)

• Rengör kameralinsen regelbundet för optimal bildkvalitet
• Justera ljusstyrka och upplösning på PLT 400 för att matcha ljusförhållandena
• Använd överlägg på PLT 400 endast när det behövs för att undvika visuell oreda
• Bekräfta noggrant justeringen innan du fortsätter, särskilt när hög precision krävs

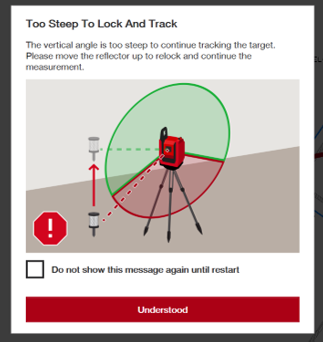

"För brant" varning för prismaspårning

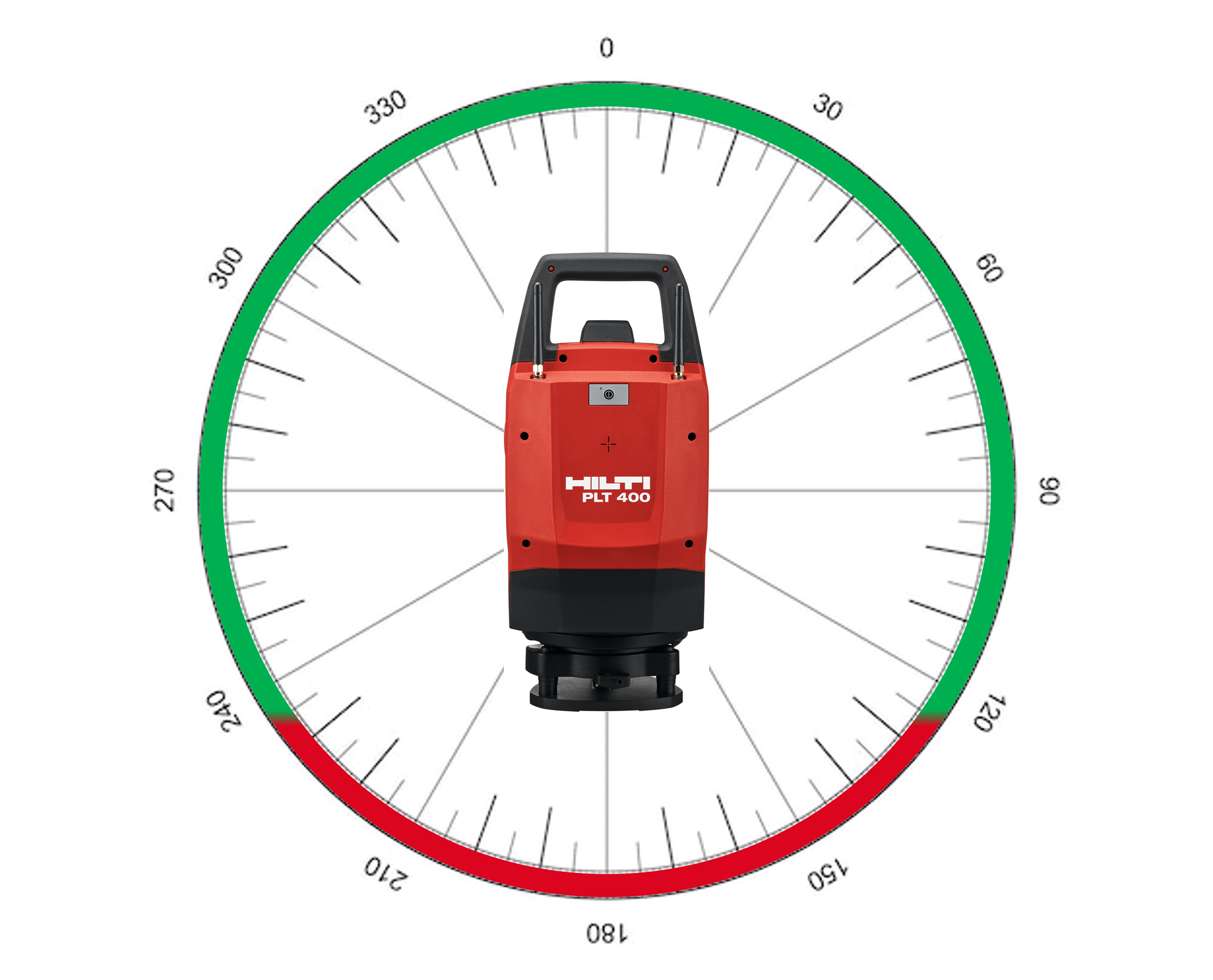

En "För brant"-varning visas när den vertikala vinkeln mellan totalstationen och det spårade prismat överstiger det stödda spårningsintervallet (mellan 125° och 235°). När detta inträffar kan totalstationen tappa prismat och spårningsprestandan kan påverkas.

För att lösa denna varning, justera antingen prismats höjd eller totalstationens höjd för att få prismat tillbaka inom det stödda spårningsintervallet. När vinkeln minskas kan normal prismaspårning återupptas.
