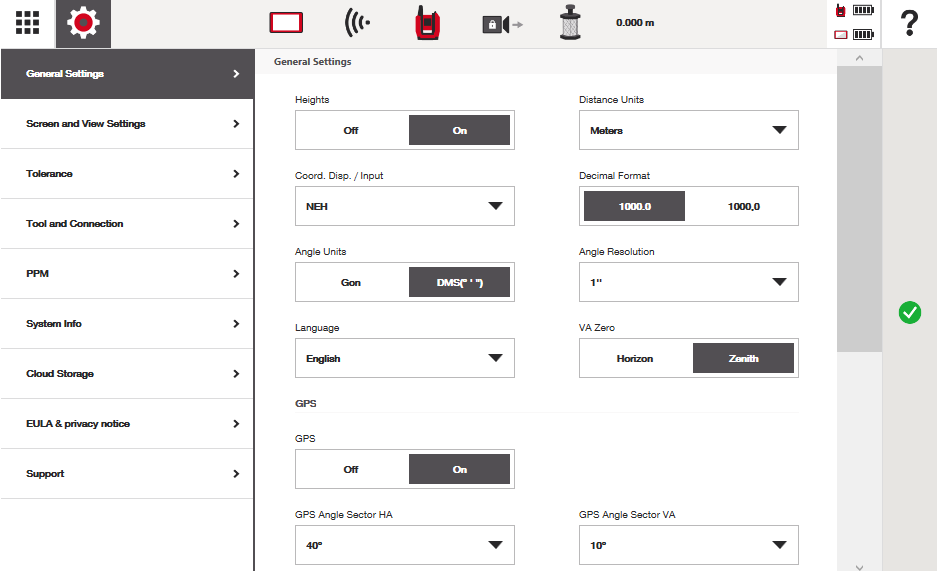

Allmänna inställningar - Översikt

Fliken Allmänna inställningar styr hur värden visas och tolkas i HCL. Den innehåller inställningar för enheter, språk, visning av vinklar, GPS-beteende, hantering av prisma och mål samt tangentbordet.

Allmänt

Dessa inställningar påverkar hur mätningar, koordinater och vinklar visas i hela applikationen.

Höjder

Denna inställning möjliggör användning av höjdvärden för mätning, ställningsplacering och CAD-vy.

• För det mesta 2D-layouter rekommenderas detta att vara avstängt
• När du arbetar med 3D-ritningar eller höjdbaserade arbetsflöden måste detta vara påslaget

När höjder är aktiverade kräver totalstationen även en inställning för ställningshöjd, så att den vet hur högt den är placerad på arbetsplatsen.

Enheter för avstånd

Välj de avståndsenheter som används i hela applikationen, såsom meter, fot eller millimeter. Detta påverkar hur avstånd visas och anges.

Koord. visning / inmatning

Välj hur koordinater visas och anges i systemet.

• NEH (Norr, Öst, Höjd) är standard
• Andra koordinatordningar kan väljas beroende på projekt- eller regionala standarder

Denna inställning påverkar koordinatinmatningsfält, punktinformation och CAD-visningar.

Decimalformat

Välj om decimaltal ska visas med:

• Punkt (.)
• Komma (,)

Detta bör stämma överens med regionala numeriska formateringsstandarder.

Vinkelenheter

Välj hur vinklar visas:

• Gradianer (Gon)
• Grader, minuter, sekunder (DMS)

Detta påverkar alla vinklar som visas vid ställningsplacering, layout och mätning.

Vinkelupplösning

Välj den minsta vinkelupplösningssteget som behövs för dina vinkelmätningar. Högre upplösning ger mer detaljerade vinkelavläsningar.

Språk

Välj språket som används i hela applikationen. Detta påverkar menyer, inställningar, genvägar och text på skärmen.

VA Nollpunkt

Välj var nollreferensen för vertikalvinkeln (VA) sätts.

• Horisont - Vertikalvinkeln visar noll när teleskopet är i våg (tittar rakt fram).
• Zenit - Vertikalvinkeln visar noll när teleskopet pekar rakt upp.

Denna inställning ändrar hur vertikalvinklar tolkas och visas. Att använda teodolitapplikationen hjälper dig att snabbt visualisera dessa vinkelvärden.

GPS

Dessa inställningar styr hur GPS-information från surfplattan används för att hjälpa till med orientering och prismasökning. Se denna artikel för en djupare förståelse för hur du kan använda detta i ditt arbetsflöde.

GPS

Aktivera eller inaktivera GPS-användning. När det är aktiverat och används utomhus kan GPS hjälpa systemet att rikta verktyget mot din ungefärliga position.

GPS Vinkelsektor HA / VA

Definierar det horisontella och vertikala vinkelintervallet som verktyget kommer att rotera inom när GPS används för att hjälpa till att rikta verktyget mot din position innan en prismasökning startar. Att begränsa detta intervall kan minska onödig rotation och förbättra responsen.

Prisma / Mål

Vinkelsektor HA / VA

Prediktiv sökning

Välj hur länge systemet fortsätter att prediktivt söka efter en prisma eller ett mål efter att det tillfälligt förlorats. Detta gör att verktyget kan följa den förväntade rörelsen av prismat när det är kortvarigt skymt.

Auto Lock på folier

• På PLT 300 är Auto Lock alltid aktiverat och kan inte stängas av. Växlingsalternativet visas inte.
• På PLT 400 kan Auto Lock slås på eller av i Allmänna inställningar eller direkt i kameravy

Se denna artikel för mer information om hur du använder detta i ditt arbetsflöde.

När aktiverat upptäcker systemet automatiskt en kompatibel prismfolie inom kameravy och flyttar till mitten av målet. Detta rekommenderas för de flesta layout- och mätarbetsflöden.

Tangentbord

Dessa inställningar styr tangentbordsbeteende och inmatningshjälp.

Tangentbordsspråk

Välj språket som används för det på skärmen-tangentbordet. Detta kan vara annorlunda än applikationsspråket om så krävs.
