线布局 – 使用方法

线布局演示

线布局的目的

要使用“线布局”，您首先需要进行定位（即工具需要知道它在工地上的坐标位置）。请确保在尝试使用“线布局”之前先定位您的工具。

线布局允许您标记线条，通常是来自您的CAD文件。您也可以在应用中手动创建线条。它对于复杂形状尤其有用，比如曲线、弧线、圆形和波浪线，而不仅仅是直线。

这里有一个很好的视频，帮助您了解该应用的使用：

从菜单中选择应用

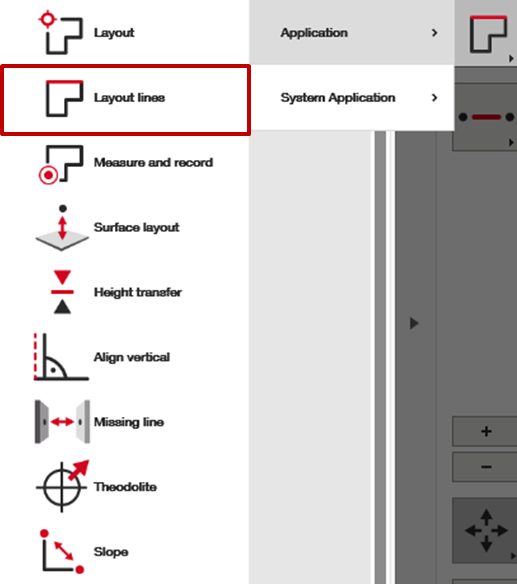

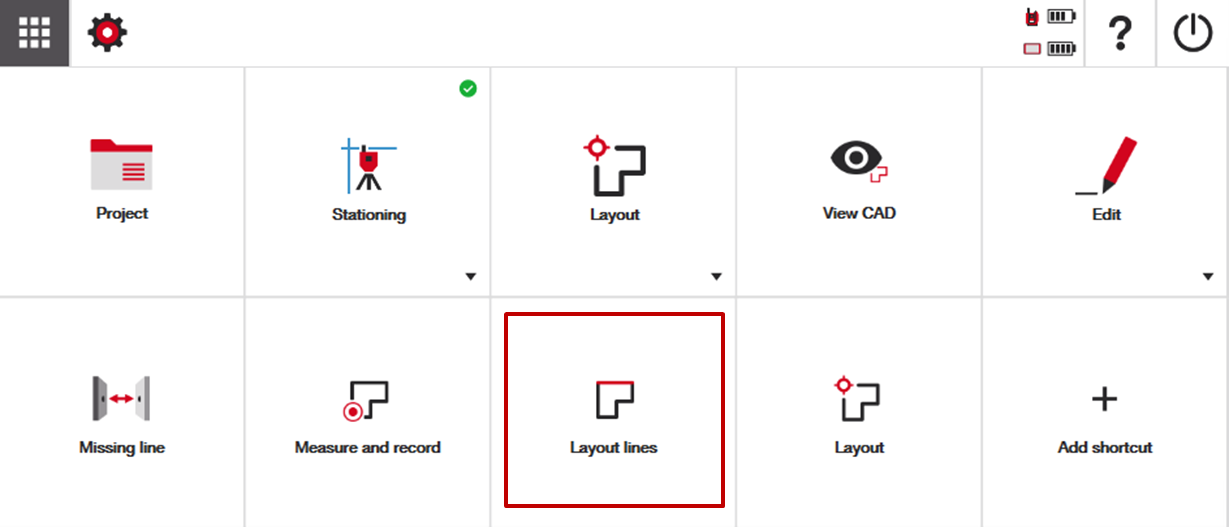

当您准备进行点布局时，可以从主屏幕或项目的CAD视图侧边菜单中找到该应用。

选择或创建您想测量的线

选择线条

使用线布局时，您通常会引用CAD文件中的一条线。只需打开应用，选择您想要的线，然后转到右侧的“测量”标签，即可开始基于该线进行工作。

再次点击该线以设置新的起点 (0,0)。这会影响应用如何测量沿线的偏移量——了解起点位置和线条方向对于正确读取测量值非常关键。

创建线条

如果您需要的线条尚未在CAD文件中，您可以在右侧菜单的“创建”标签中创建。您也可以使用HCL的绘图工具，提前将永久线条直接添加到CAD文件中。

要制作临时布局线，HCL提供三种选项：

1. 两点成线：选择两个已有的CAD点来形成一条直线。（请确保这些点已被创建）。



2. 三点成弧：选择任意三个点。如果数学上可行，应用会绘制一条完美的圆弧通过这三点。



3. 两点加半径成弧：选择两个点并输入半径。如果数学上可行，应用会构建一条完美匹配输入的圆弧。

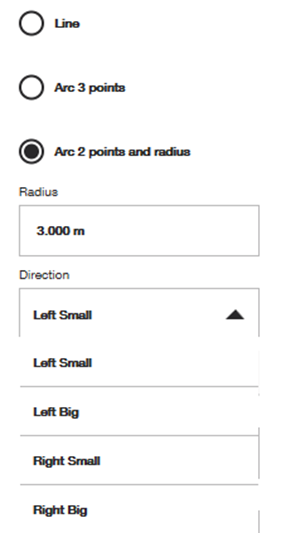

使用两点加半径创建弧线时，您还需要选择弧线应沿圆的哪个部分。

示例：

• “右，大” = 圆的右侧较大的弧线

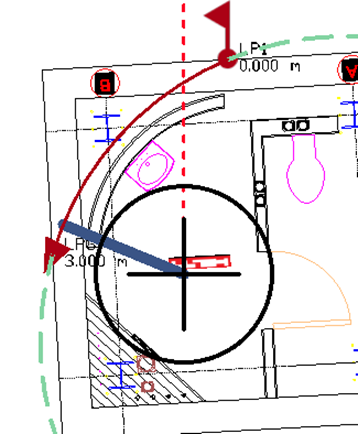

• “左，小” = 圆的左侧较小的弧线（见下方截图） 应用会根据您的选择计算正确的弧线并准确绘制在CAD文件中



点的顺序很重要（小贴士）

创建线条时，您选择的第一个点将成为线条或弧线的起点 (0,0)。应用会使用此点来测量和引用偏移及方向，因此请确保按正确顺序选择点，以获得准确的布局数据。

线条偏移（可选）

测量前，您可以选择偏移所选线条的位置或旋转角度。这有助于当默认对齐在现场难以跟踪时使用。

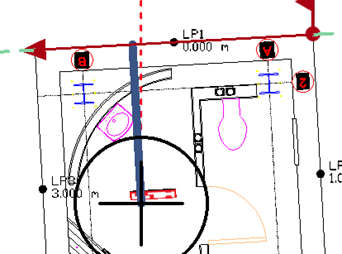

为说明这一点，请参见以下截图。第一张截图显示未偏移的线条。带红旗的图标表示线条的起点。

在第二张截图中，您可以看到起点沿线向前偏移了1米，线条向右偏移了1米，最后线条旋转了45°。

如果线条偏移对您的布局有帮助，通过观察屏幕上线条的变化很容易掌握。只需尝试几种设置，看看效果即可。

开始从您的线条进行测量

一旦您选择或创建了线条，就可以导航到“测量”标签开始布局。在此标签中，您可以使用以下几种选项：

1. 视图居中于目标：如果您打算在工作时缩放和平移CAD文件，请保持关闭；如果您想在工作时看到激光或棱镜的位置，请保持开启。



2. “点到线”切换：如果您希望工具实时指示您相对于线条的位置，请保持开启。随着您移动棱镜或激光，数值会自动调整。如果您想手动输入精确的偏移位置来引导工具，请关闭此选项。



3. 线/偏移/高度值：这些数值显示您相对于所选线条的位置。“线”表示您从线条起点(0,0)沿线移动的距离。“偏移”表示您相对于线条的左右偏移距离。“高度”表示您相对于所选线条的上下高度差。



4. 绝对高度切换：如果您希望高度值与定位过程中预先测量的基准高度相关（即“绝对高度”），请开启此切换。若您希望高度相对于线条本身（即“相对高度”），请关闭此切换。例如，如果您沿着斜坡线条测量，沿线移动时相对高度不会变化，因为您没有离开线条，但绝对高度会随着与工地基准高度的变化而变化。
5. 高度值：如果您希望同时查看绝对高度和相对高度，可以在测量标签底部看到该视图。请记住，如果您在通用设置中关闭了高度显示，则此处不会显示高度值。
