控制线定位：操作指南

控制线定位演示

控制线定位的目的

有时，参考控制点并不实际，因为您的测量员或总承包商尚未建立用于定位的控制点。相反，如大多数工地常见，通常期望使用控制线，例如地面上标记的网格线，作为测量参考。这时，控制线定位比控制点定位更为实用。

此外，有时更倾向于使用控制线而非控制点作为定位参考，因为工地上的所有分包商都“拉线”或使用相同的线条进行布置。

使用案例由您决定，但鉴于这可能是某些场合下有用的定位解决方案，HCL软件提供了此功能。

请记住，控制线定位要求您在项目中使用CAD文件或线条，因为全站仪将在您的数字设计中定位自己以进行测量应用。

如果您不确定控制线定位还是控制点定位更适合您的情况，建议首先考虑控制点定位，因为这是最常见且通常被认为最准确的选项。

操作步骤1：打开控制线定位

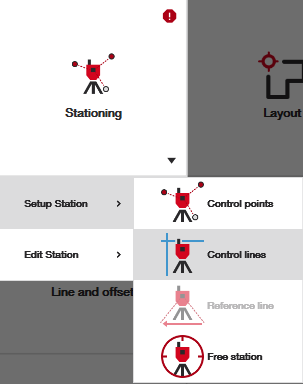

从主屏幕，直接打开控制线定位应用程序，开始定位过程。

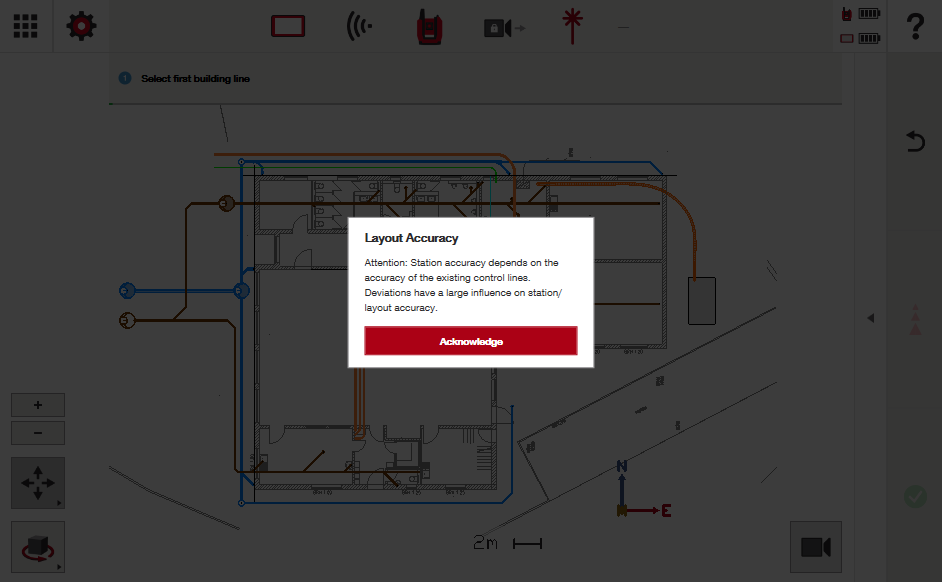

注意，当您这样做时，软件会警告您，由于您不是基于控制点定位，您的布置精度现在完全依赖于您即将定位的线条的准确性。关于全站仪如何估算其位置的更多信息见下文。

操作步骤2：选择第一条控制线并测量

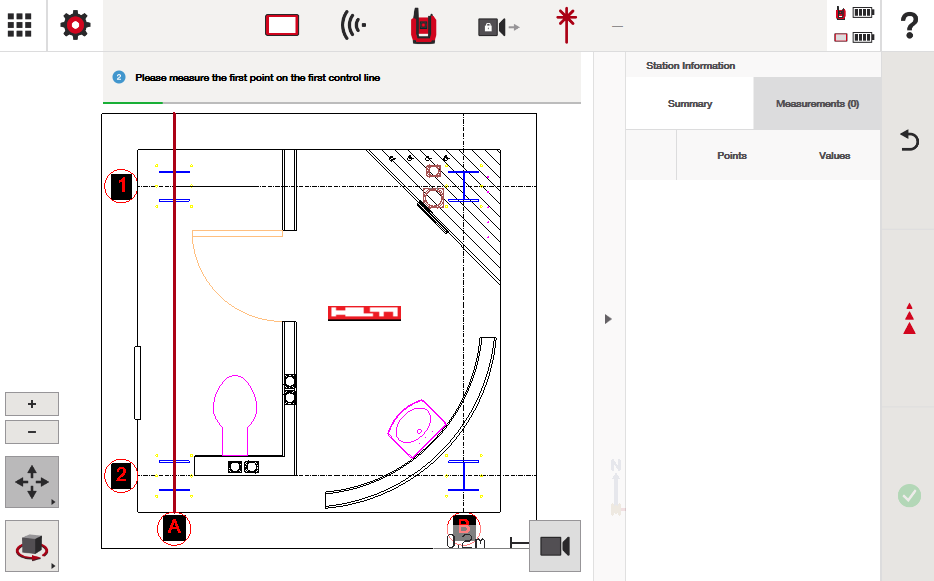

在您的CAD文件中找到您将用作初始参考线的控制线，如下例所示：

现在，在该线上的任意位置选点并准备测量。当您确认准备好测量该线上的某个位置（确保选择了正确的目标/棱镜）时，按下红色测量按钮。

完成后，移动到该线上的另一个位置，准备测量该线上的第二个点。最佳做法是找到该线尽可能远且能够保持与全站仪视线通畅的位置，同时您确信该点对您测量的线是准确的。

请记住，您的布置精度完全取决于您在这些线条上所做测量的准确性。为全站仪提供一段较长的控制线测量范围对您有利，但前提是您能准确测量线上的位置。您在两点间沿线测量的距离越长，您可以自信工作的布置区域也越广，只要您对线条测量有信心。

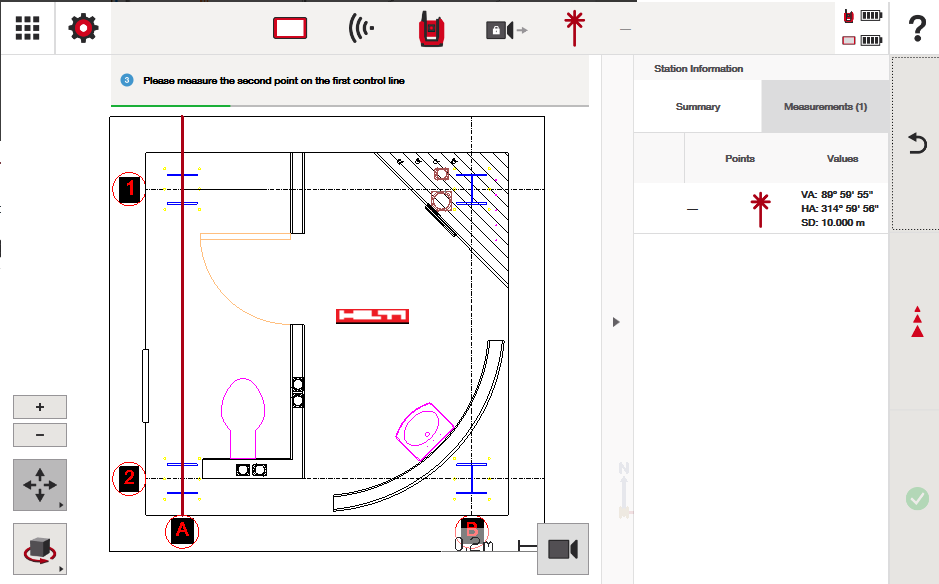

当您找到该线上的第二个位置时，按照控制器上的提示进行测量：

操作步骤3：选择第二条控制线并测量

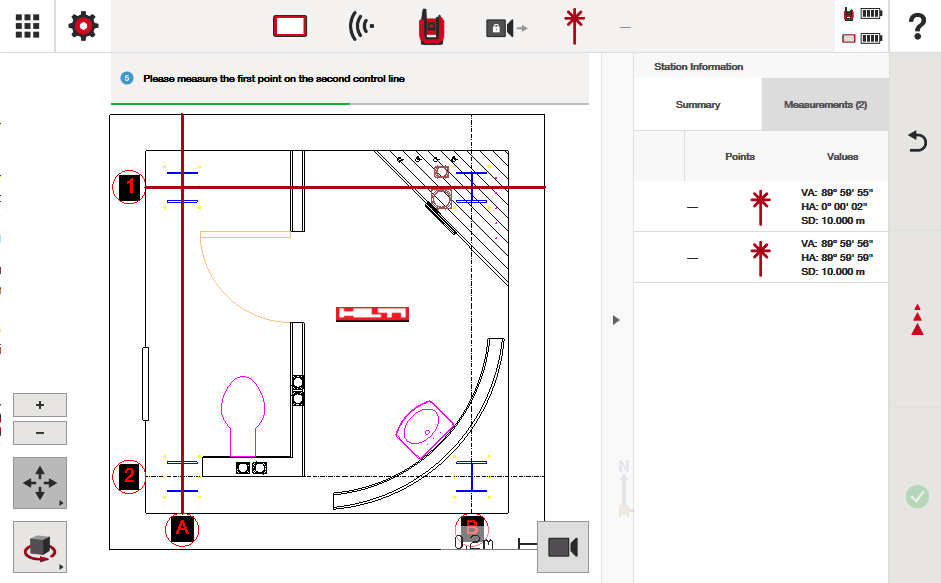

找到您想用作定位设置的第二条控制线。重要提示：该线必须与您选择的第一条控制线相交。如果不相交，定位过程将无法进行。在我的示例中，我选择了一条与第一条线成90°角交叉的控制线。按照提示，在该控制线上选定一个位置测量第一个点。

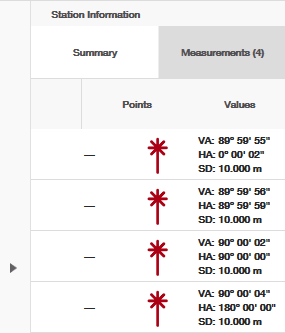

再次按照提示测量该控制线上的第二个点，遵循步骤2中的建议，即尽可能测量该线较远且您确信准确的位置。完成此步骤后，您应在右侧的测量标签中看到4个点。系统将显示全站仪转动的角度（水平角HA和垂直角VA），以及测量点距仪器的距离（斜距SD）。

如果您的定位设置不佳（不够准确或所选线条未相交），全站仪会警告您无法完成定位过程，必须重新选择。

操作步骤4：选择您的站点位置

完成两条线的4个必要测量点后，现在是指示全站仪位置的时候。虽然您可能知道其相对于线条的位置，但全站仪并不知道。它只知道测量了两条线，理论上它可以位于项目中的两个位置之一。

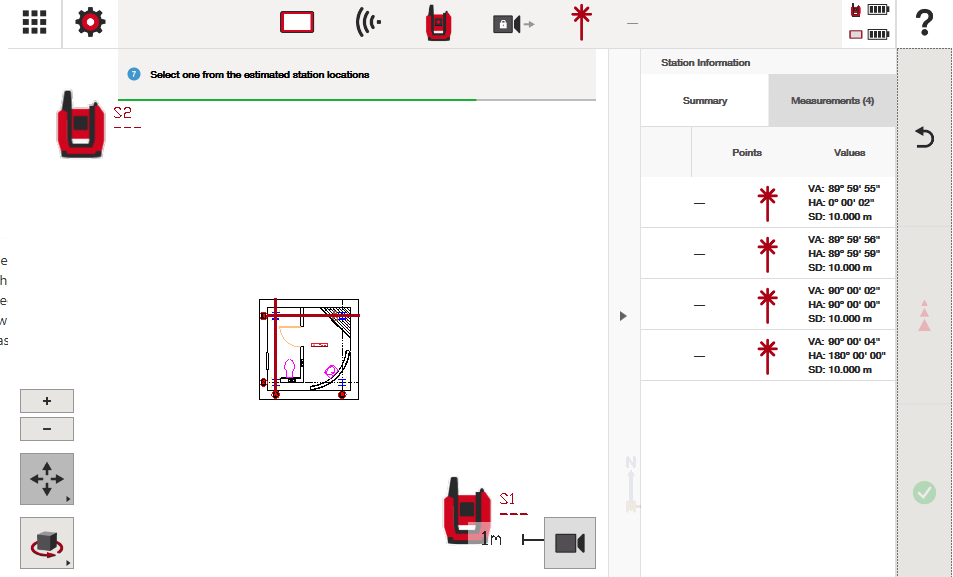

在下图中，我知道相对于我测量线条的线条工作的位置是“S1”，我将点击该位置：

点击后，显示我测量线条到各线的距离示意：

软件提供尽可能多的可视化帮助，确保您实现准确的定位，并让您了解每一步操作。

操作步骤5：验证您的定位误差

除了该可视化外，您测量点的“数值”显示潜在测量误差，如下图所示：

注意，直到“Line2Pt2”点才显示测量误差——显示该点相对于设计位置有7毫米的北向偏差。

理解定位误差

这里重要的是，软件只计算最终测量点的线条误差。实际上，这意味着在定位计算中，软件“假设”第一条线的测量点是完全准确的，第二条线的第一个点也是完全准确的。如果存在任何误差，将在最终测量点中体现出来。

换句话说：

1. 第一条线测量的前两个点建立了您的“基准线”，在计算中被视为设计上准确。
2. 测量第二条线的第一个点时，软件立即确定第二条线在空间中的位置，并可视化其与第一条线设计文件中建议的交角。
3. 当测量第二条线的第二个点时，全站仪基本上是在说：“假设前三个点测量完全准确，您刚测的点相比设计位置存在一定偏差。”

上述三点说明为何使用控制点定位被认为更准确，因为控制点有固定坐标，可以相互校验相对位置和与全站仪的距离。测量误差（若有）会被最小化并分布到所有测量中。

在控制线定位中，定位假设前三点是设计准确的，并据此定位。第四点测量显示控制线间存在误差，但如何排查或缓解由最终用户决定。控制线定位完全可以实现准确布置，但理解定位过程及数据含义对保持准确性至关重要。

本文底部提供了多个理解定位精度的示例。总之，请记住布置精度取决于定位精度——选择实用的最佳测量点，优化布置区域，同时将定位误差控制在您选择的容差内。这可能意味着为了保证布置完整性，选择比预期更小的布置区域。

那么——如何排查潜在误差？

有多种方法检查控制点和控制线的准确性——请参见本文获取详尽概述。

作为基础排查方法，您可以使用平板上的COGO功能检查数字文件中对象的测量，并使用缺失线应用检查测量，无需先定位即可操作。

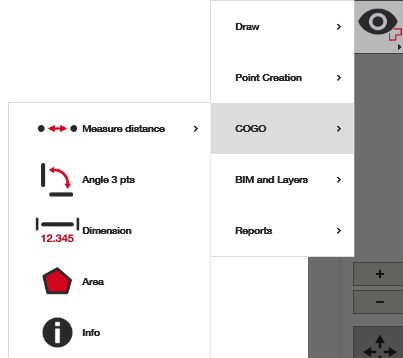

COGO功能：

缺失线应用：

操作步骤6：设置您的站点高度（如需）

如果您涉及高度工作，需要设置站点高度。有关如何设置站点高度，请参见本文。不过，直接点击右侧“摘要”标签下的“设置站点高度”按钮即可引导您完成操作。

如果不涉及高度，直接点击顶部设置齿轮关闭高度功能（需要时可开启）。关闭高度后，站点高度设置步骤将不会出现。

注意，如果在此过程中设置了站点高度，您随时可以返回调整，若设置有误。您可以在定位过程中调整，或在完成定位后从主屏幕点击编辑站点高度按钮调整。见下图：

操作步骤7：考虑“移动站点”

如本文所述，移动站点坐标位置可能有用。此选项仅在控制线定位中可用，当您清楚控制线误差所在时，可以使用“移动站点”功能，在定位后调整全站仪坐标，希望能缓解设计控制线与实测之间的误差。

更多信息请参见移动站点文章。

操作步骤8：开始测量应用

您的站点现已在CAD文件中有坐标位置，可以继续进行测量应用。

快速实用提示：

有时，您可能更愿意基于控制点定位，但无论如何，控制点似乎不够准确。作为排查方法之一，您可以临时基于控制线设置，看看是否能帮助您识别可能定位错误的控制点。虽然您可能不希望在控制线定位后进行任何布置或正式测量，但这可能是检查潜在问题的好方法，便于引起注意。

定位误差理解示例：

请记住，控制线定位过程只有最终点会显示误差。以下是该误差含义的示例。

但请注意，尽管软件只在最终点显示误差，误差很可能来源于定位过程中的任何点，需由最终用户观察和排查。

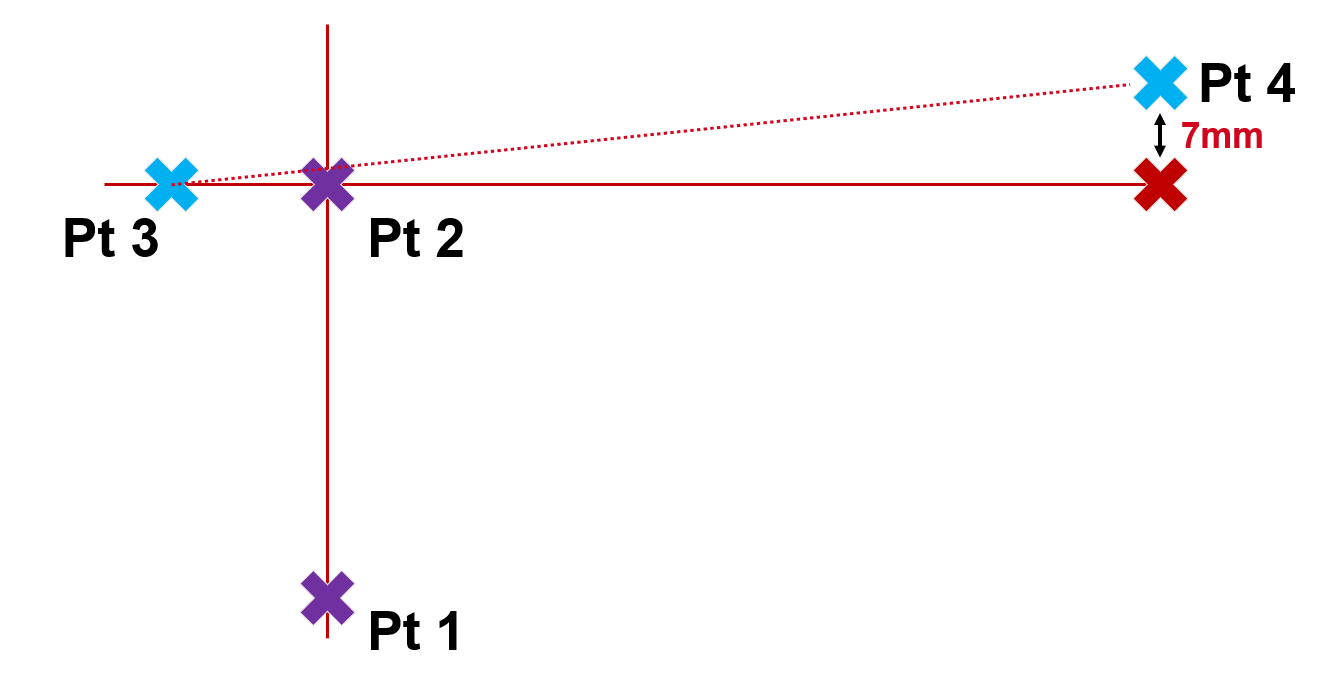

Line2Pt2 dN = 7mm：

全站仪计算示意：

紫色点（第一条线的点1和点2）被视为准确基准。点3（蓝色）确定第二条线在空间中的位置，测量准确。点4是第二条线的最终测量点，北向偏差7毫米，偏离设计线的红色叉点。

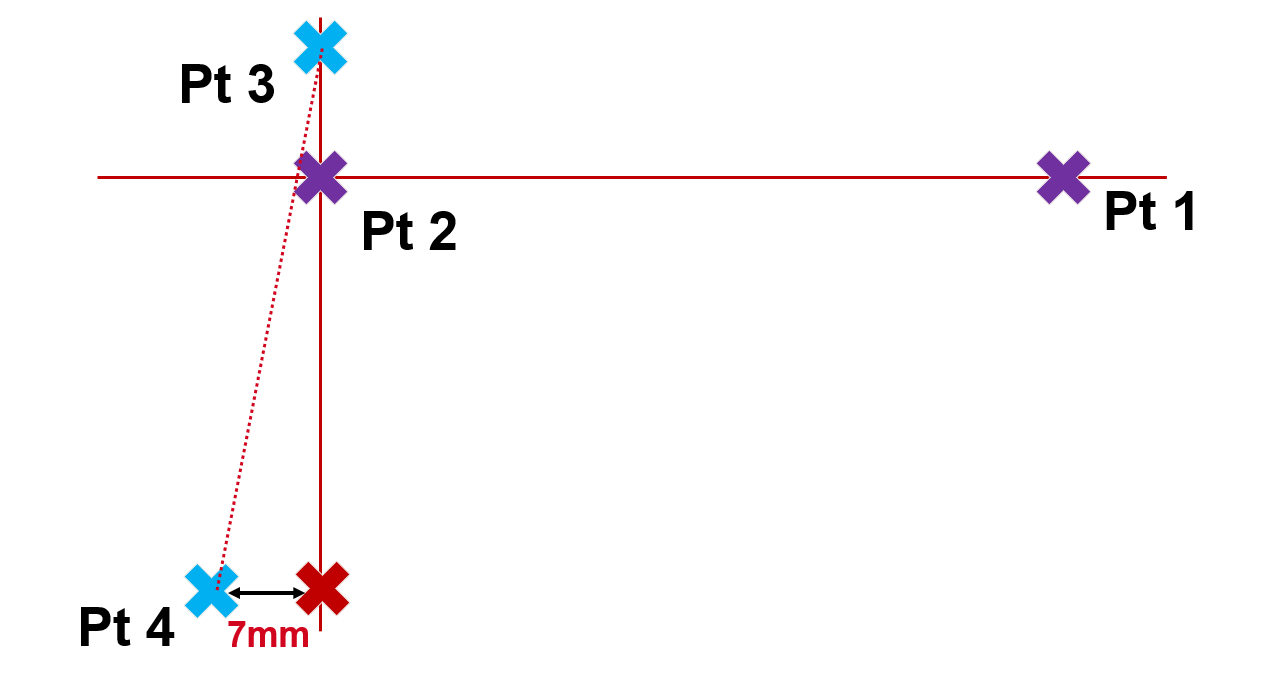

L2Pt2 dE = -7mm：

全站仪计算示意：

紫色点（第一条线的点1和点2）被视为准确基准。点3（蓝色）确定第二条线在空间中的位置，测量准确。点4是第二条线的最终测量点，西向偏差7毫米，偏离设计线的红色叉点。

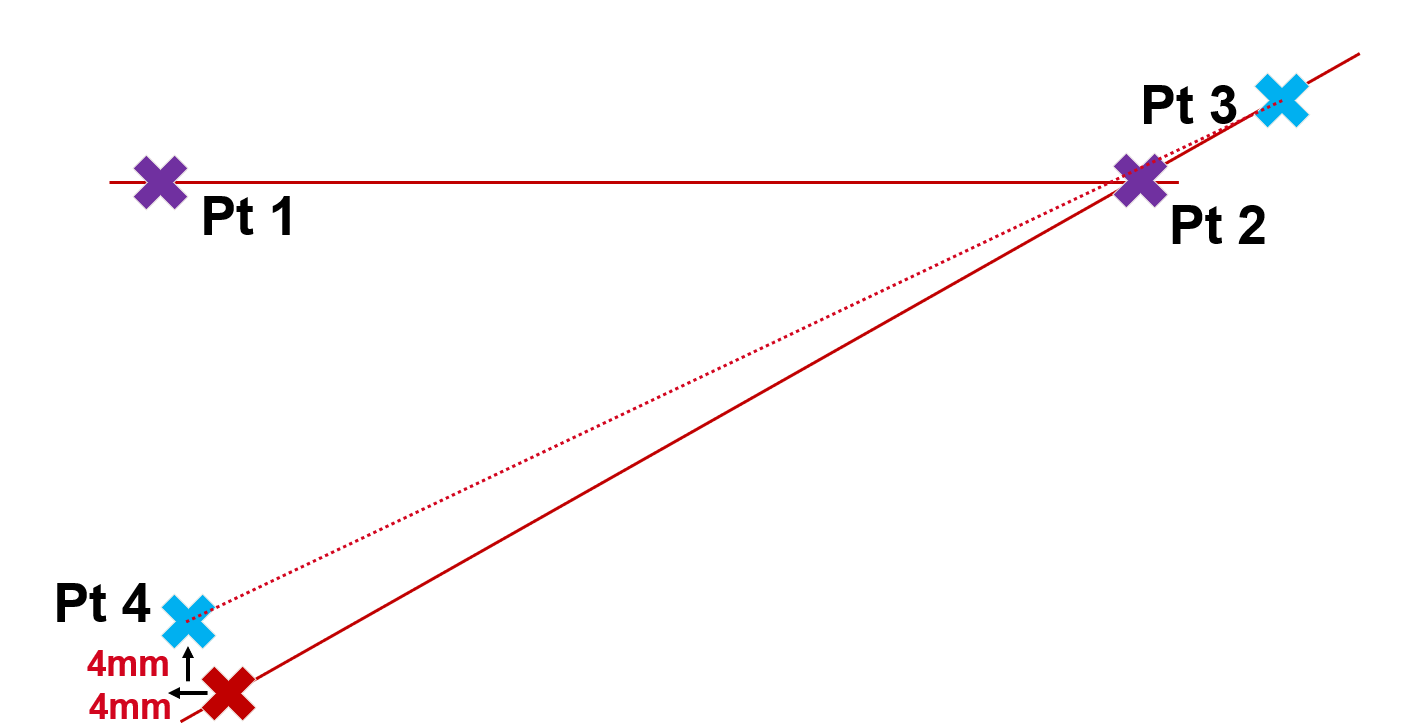

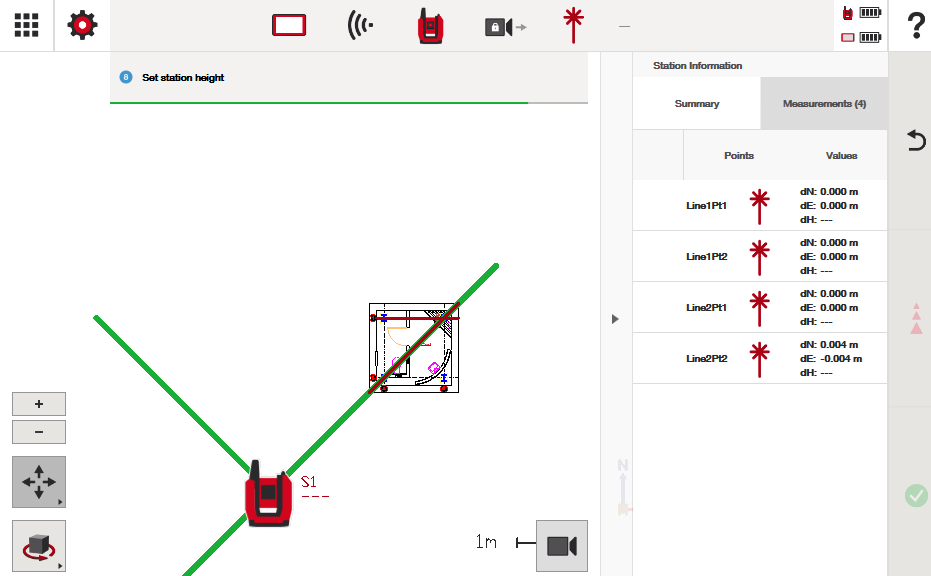

L2Pt2 dN = 4mm, dE = -4mm

全站仪计算示意：

紫色点（第一条线的点1和点2）被视为准确基准。点3（蓝色）确定第二条线在空间中的位置，测量准确。点4是第二条线的最终测量点，北向偏差4毫米（高于设计线），西向偏差4毫米（左偏离设计线）。

最后说明：

最终点的偏差可能是所有测量误差的组合。但就此定位应用而言，误差只显示在最终点。理解全站仪如何解释此误差后，您可以决定如何进行后续操作。
