如何导入和导出用于 HCL 的图纸？

如何导入图纸演示

如何导出图纸演示

HCL 中的数字图纸可以使用哪些文件类型？

HCL 平板电脑目前支持 .dwg、 .dxf 和 .ifc 图纸文件，这些文件可以导入平板电脑。

这意味着 2D 和 3D 模型都可以上传到平板电脑。需要注意的是，平板电脑软件中也提供了图纸工具，您可以使用这些工具绘制 CAD 元素，并在需要时将其作为图纸的一部分导出（见下文）。

该软件也支持 PDF 吗？

不支持，PDF 无法导入，也无法在 HCL 中进行转换。如果您使用的是 PDF，建议您向相关人员索取生成该 PDF 的原始 CAD 版本。如果无法做到这一点，请使用 CAD 软件并请专业人员将 PDF 转换为上述文件类型之一，以便在平板电脑上使用（通常仅在 PDF 已矢量化的情况下可行）。但请务必仔细确保比例正确。

如果您对任何数字文件存在疑问，首先可以联系指定的制图部门。

如何导入图纸

第 1 步 - 打开项目

首先打开“项目”菜单——您需要先创建或打开一个项目，才能将图纸文件导入其中。

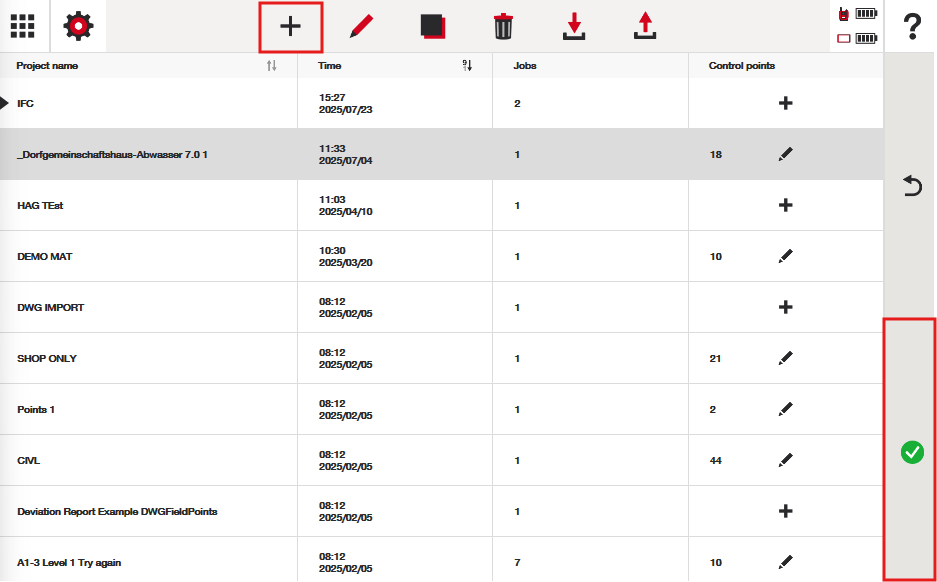

点击屏幕顶部的“加号”图标来创建新项目，或者点击绿色复选标记打开项目，然后进入“作业”屏幕，在此处可以导入图纸：

第 2 步 - 点击正确作业的导入按钮

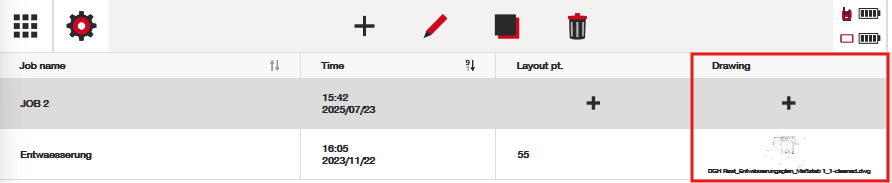

点击图纸栏中的“+”图标以添加新图纸，或者点击现有图纸的缩略图图标，以替换已存在的图纸：

第 3 步 - 导入图纸

在弹出窗口中确认您要导入图纸：

第 4 步 - 选择图纸和正确的单位

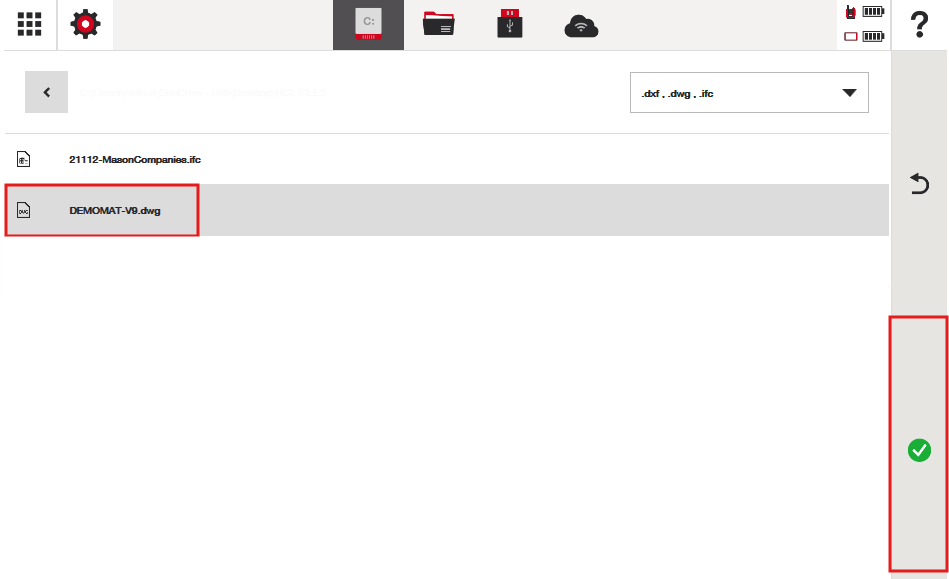

在文件路径中找到图纸，然后点击绿色复选标记：

选择正确的单位，然后点击绿色复选标记：

了解“单位”：

CAD 或数字图纸由直线、弧线、圆等元素组成。自然地，每个元素都有与之关联的长度或几何信息。例如，某条直线的长度可能为 10 个“单位”，某个圆的半径可能为 3 个“单位”等。制图人员会在设计软件设置中定义他们希望使用的“单位”。

示例：

• 对于土木工程图纸，通常使用“米”（在美国通常使用十进制英尺）
• 对于建筑图纸，通常使用“毫米”（在美国通常使用英寸）

如果您不清楚图纸使用了什么单位，可以先询问制图人员或提供图纸的一方。不过请记住，您也可以通过导入图纸并使用 HCL 的 CAD 测量应用检查测量值来反复尝试，以确认距离读数是否正确。如果测量值不符合比例（读数过大或过小），只需使用另一种单位重新导入即可。

始终建议与设计团队协作，以确认图纸已正确导入。

第 5 步 - 验证导入是否正确

HCL 软件中的多个工具可以帮助您检查图纸比例：

使用这些工具，您可以查看 CAD 信息，以确认线条是否正确显示：

此外，您还可以验证图纸是否位于已导入点数据的范围内。如果点似乎没有落在正确的位置，可能是单位问题——图纸或点数据的单位可能不正确。您需要进一步调查：

使用屏幕上的比例尺

更简单的方法是，您可以随时放大或缩小图纸，并观察屏幕底部的比例尺，以确认它是否与图纸的整体比例相符。如果比例失调，通常会很明显：

图纸似乎未显示时的故障排除提示

有时，导入图纸后，打开 CAD 文件时屏幕似乎是空白的——看不到任何内容。这种情况主要有四个原因，可以逐一排查：

1. CAD 文件中的元素彼此相距极远：导入 CAD 文件后，首次显示时会缩放到图纸的完整范围。如果由于某种原因，CAD 文件中的对象彼此相距极远（甚至相距数千米），在完全缩小的情况下看起来几乎会是一片空白。请制图人员检查文件，确保文件中仅包含相关信息，这应该有助于解决此问题。
2. CAD 文件中没有预期的元素：这种情况可能是因为制图人员以为提供的文件包含所有相关对象，但实际上这些对象并未显示。这通常与 CAD 中的外部参照问题有关：制图人员使用的数字软件会使对象看起来属于某个文件，但实际上它们只是暂时可见。同样，联系制图人员应有助于开始排查此问题。
3. CAD 文件（或点文件）使用了错误的单位导入：如果将 CAD 图纸导入包含点数据的作业，而点数据与 CAD 文件的比例不同，CAD 可能会相对于点数据小到几乎不可见（反之亦然）。这只是单位问题——可能是点数据使用错误的单位导入，也可能是 CAD 文件使用错误的单位导入。确认 CAD 的单位，并检查点数据是否也已正确导入，应该可以解决比例和对齐问题。
4. CAD 文件与点文件的坐标系不匹配：有时，CAD 文件会被导入到一个已经包含点数据的作业中。如果这些点与 CAD 文件使用不同的坐标系，点可能会出现在距离 CAD 很远的位置，使 CAD 看起来非常小。如果您遇到的是这种问题，则可能是点数据与 CAD 文件之间的坐标系未对齐。向制图人员以及负责提供点数据的一方说明问题，应有助于开始排查。

您还可能遇到以下错误，这可能会阻止您导入图纸“某些高程值超出支持范围。无法导入图纸。” 如果屏幕上出现此消息，是因为 CAD 文件中的 CAD 元素彼此之间存在极大的高度差（超出了施工项目的合理范围）。建议让设计人员检查图纸中的元素，并移除或修复高度范围极端的对象。

如果图纸根本无法导入或无法正常工作，该怎么办？

图纸文件可能过于复杂，BIM 引擎无法读取。HCL 使用 BIM 引擎读取 CAD 和 IFC 文件，但 HCL 本身并不是制图软件。最佳做法是始终要求制图人员简化图纸，将其缩减为布局所需的关键内容。这可能会整体改善布局体验。关键在于复杂程度和用途。对于现场布局，简化模型的效果最佳。

文件大小没有限制——一个 2 MB 的文件可能比一个 150 MB 的文件表现更差，反之亦然。请尝试上传图纸；如果遇到文件无法加载或难以导航等问题，请与制图人员合作，看看是否可以进行简化，例如合并某些元素、移除装饰性元素或不必要的 3D 对象、移除测量背景、调整叠加在一起的多个专业图层等。

有关图纸以及可能影响性能的其他信息：

图纸中的“实体”越多，出现性能问题的可能性就越大——一个被分解的小型装饰性填充元素可能会变成数千个小线段。分解块插入对象时也会发生同样的情况。此外，如果坐标量级非常大（图纸跨度达到数十万米），或者存在较大的 Z 轴（高度）偏移，图纸也可能出现性能问题。这会给 GPU 深度缓冲区带来压力。最后，图层也可能影响性能。请尝试关闭与布局无关的图层来减少负载，从而避免平板电脑尝试一次加载“所有”内容。

如何导出图纸

第 1 步 - 打开项目

与导入一样，您必须打开项目才能开始导出流程：

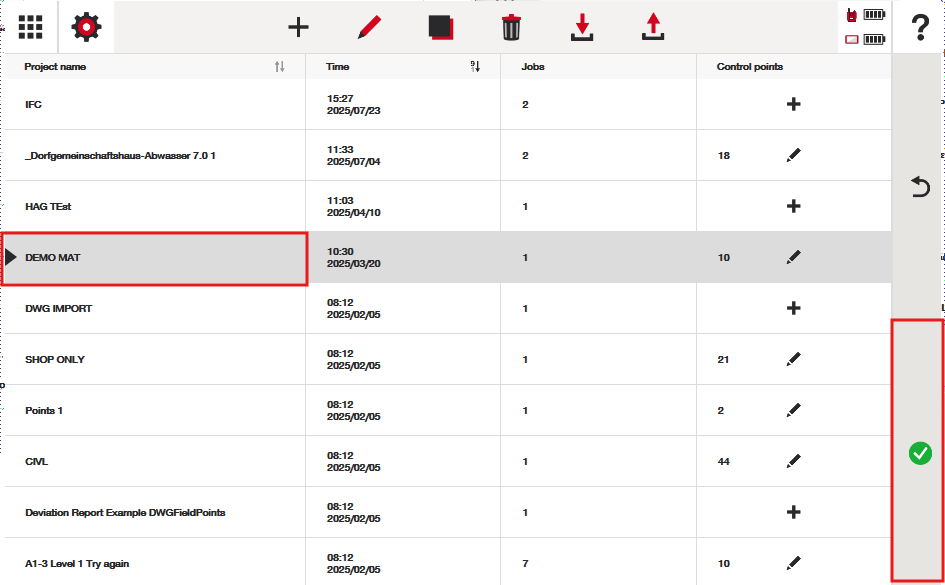

在项目列表中找到项目，然后点击绿色复选标记以打开“作业”菜单：

第 2 步 - 点击正确作业的导出按钮

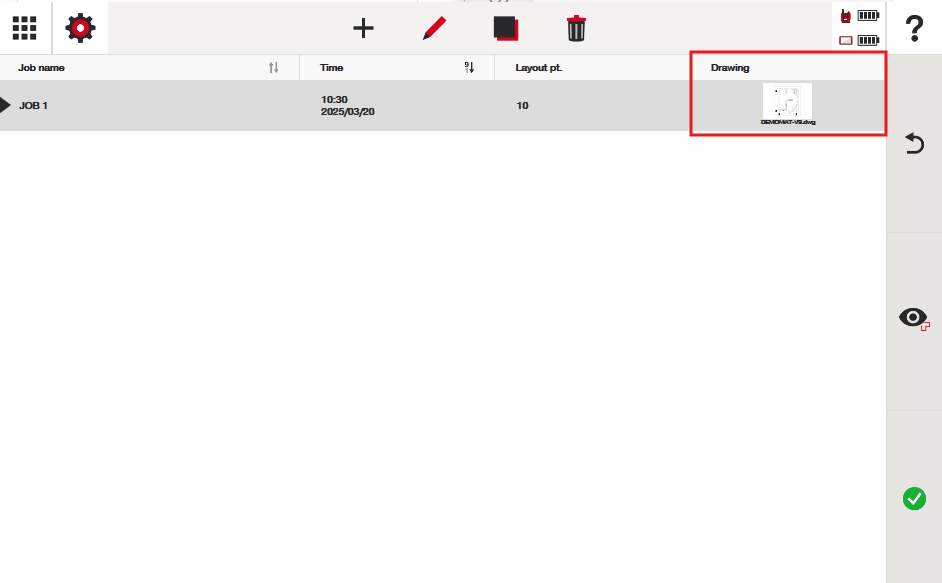

点击要导出的作业中的图纸缩略图，然后点击绿色复选标记以访问导出图纸选项：

然后，您可以选择要将图纸导出到的文件路径。

导出提示：

请记住，软件会将其在图纸“CAD 视图”中能够看到的所有内容导出为 CAD 元素。如果任何图层上存在点或线条，这些数据都会被导出。如果您在图层菜单中打开或关闭了某些图层，那么在其他基于 CAD 的软件中打开 CAD 文件时，这些图层也会保持打开或关闭状态。

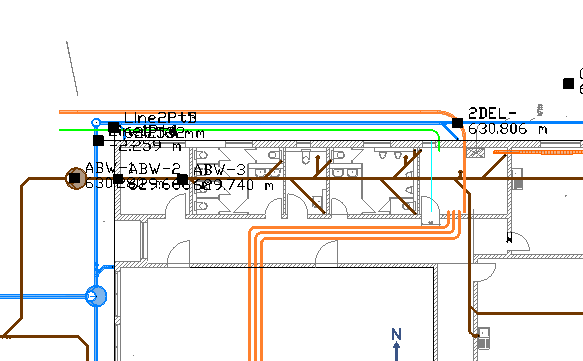

如果您向项目中添加了任何线条或点，它们将被添加到“H​​ilti”图层中，如下方 AutoCAD 软件的屏幕截图所示。这有助于制图人员快速识别哪些内容是通过 HCL 软件添加的，哪些内容来自原始 CAD 文件。

请记住，HCL 无法删除或移动原始 CAD 文件中的任何 CAD 元素，只能打开或关闭图层。这样可以让制图人员确信，将设计放入软件后，无论有意还是无意，都不会修改原始数字设计。

因此，这意味着任何线条或点（站点点、测量点、放样点或布局点）在导出时都会作为 CAD 文件中独立的 Hilti 图层的一部分存在。

CAD 文件导出时使用什么单位？

请记住，CAD 文件具有关联的“单位”。例如，如果 CAD 中的一条线长度为 3 个单位，软件需要定义这 3 个单位是英尺、米、毫米等。

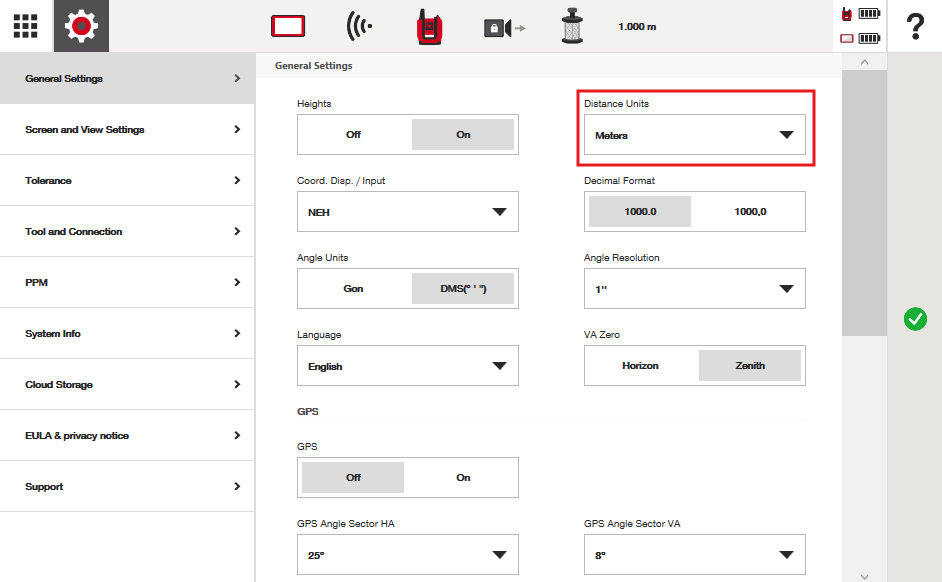

HCL 将使用设置中设定的单位导出 CAD 文件。在下方的屏幕截图中，由于我的距离单位设置为“米”，因此我的 CAD 文件也将以米为单位导出。如果您计划与他人共享导出的文件，应与制图人员协调确认这一点。
