“Sketch” 应用程序 - 使用指南

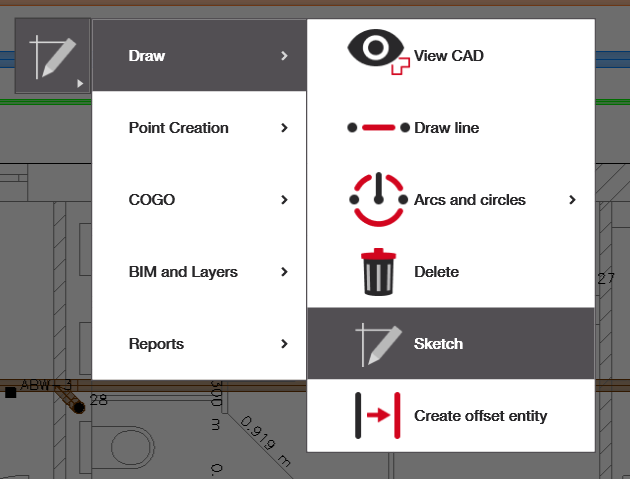

“Sketch” 应用程序旨在让您在 CAD 图纸上绘制，以更新或创建您可能需要参考的任何线条工作。

步骤 1：选择起点

打开“Sketch”时，系统会要求您选择想要开始工作的“起点”。请注意，您始终需要某种点（布局点、测量点或控制点）作为开始绘图的起点。

您不一定需要 CAD 文件才能开始绘图，但您需要在作业中有一个点才能开始。

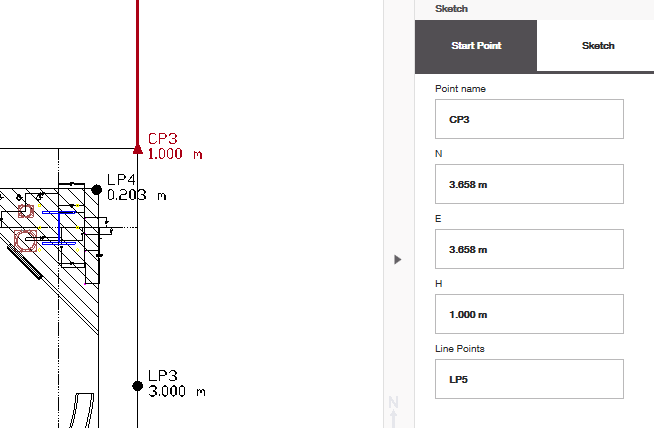

选择点后，请确认起点名称和坐标是否正确，并且您打算创建的“线点”在绘图时的标记方式是否符合预期。以下示例中，我的线点名称为“LP5”，当我连续绘制更多线条时，点编号也会随之增加，而前缀保持不变。

步骤 2：开始绘图

导航到“Sketch”标签页并开始绘图。

“距离”是指您希望下一条线段从起始点出发延伸的距离，从该点开始；“角度”是指您希望线条相对于该点转动的角度。注意，0° 表示正向上（图纸北方向）。

您还可以使用左右箭头方便地将角度精确旋转 45°，相对于当前线条的方向。

如果您想将线条定向到 CAD 文件中某条现有线条的确切角度，或者定向到作业中两个点的方向，可以使用“设置方向”功能。

步骤 3：继续绘图

当您确认绘制的线段正确时，点击绿色勾选按钮。一旦完成，系统会自动提示您从刚绘制线段的末端继续绘制下一条线。

如果您想从另一个起点开始绘制线条，只需返回并选择新的起点。
