尺寸应用 - 使用指南

您是否需要将线段的长度添加到您的设计中？您是否希望在文件中显示不同线段的尺寸，而无需重新测量？本文介绍如何向您的文件添加尺寸测量和标签。

尺寸应用演示

如何向您的文件添加尺寸标签？

1. 打开您的项目：首先在您的平板上打开任何项目。

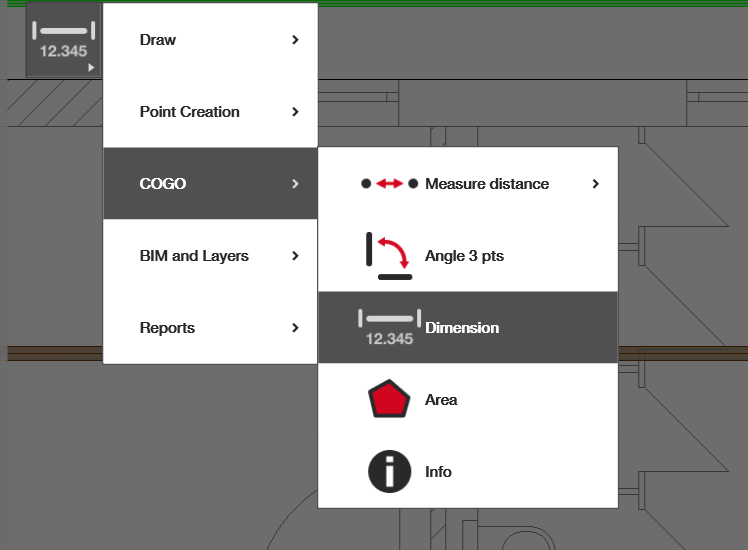

2. 打开应用程序：可以从主屏幕或CAD视图的侧边菜单中打开。
   1. 如果您的主屏幕上没有“尺寸应用”，请选择添加快捷方式并添加下图所示的应用程序。
3. 选择线条并添加标签：按照提示获取您的测量值。

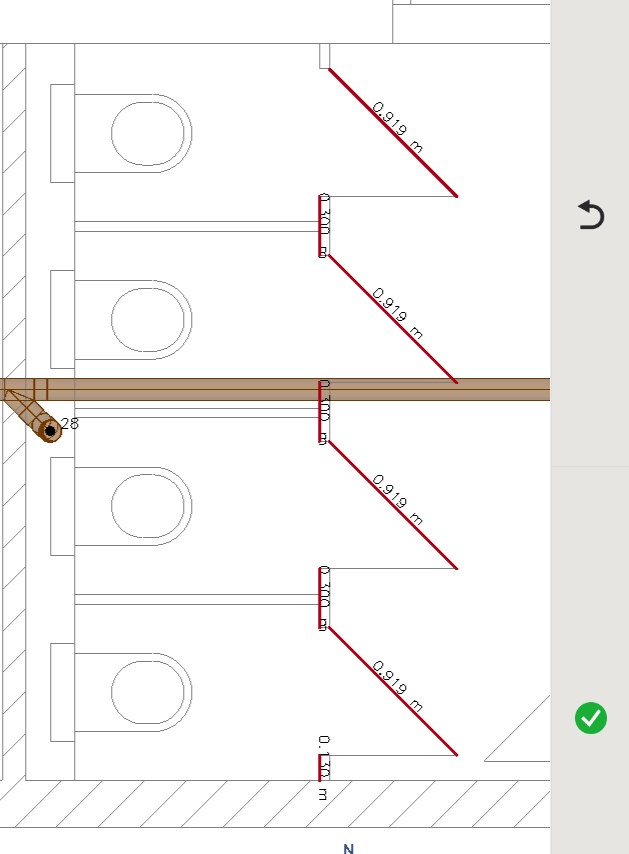

选择您希望测量和标注的线条。选中的线条将变为红色。若要取消选择某条线，请再次点击该线；它将恢复原来的颜色。当您选择完所有想要添加尺寸标签的线条后，点击右侧的绿色确认按钮。您的尺寸标签将显示在线条的上方或右侧。

注意：这些尺寸标签仅为临时视觉效果。它们不会保存到CAD文件中。这意味着如果您从平板导出CAD文件，尺寸文本不会作为文件的一部分导出。同样，一旦您切换项目或任务，或关闭HCL应用程序，尺寸标签在再次打开项目时也不会显示。
