线段、弧线或圆的长度应用 - 使用方法

线段、弧线或圆的长度应用旨在为您提供关于这些对象的相关信息，包括长度、倾斜度、距离、高度和方向。

如何获取对象的长度、距离及其他测量值？

1. 打开您的项目：首先在您的平板上打开任意项目。
2. 打开应用程序：可以从主屏幕或 CAD 视图中的侧边菜单打开应用程序。

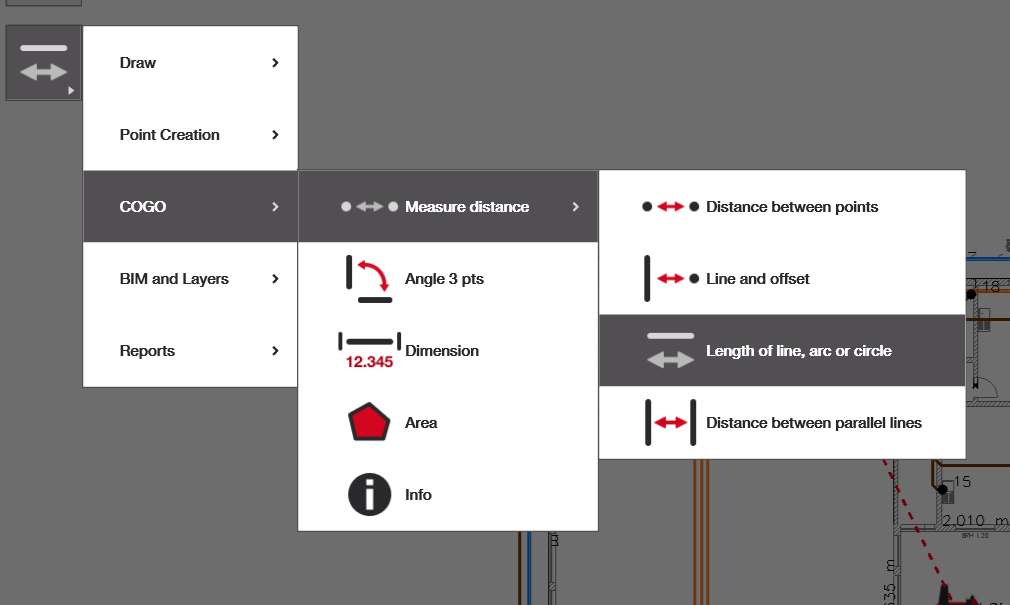

   • 如果主屏幕中没有此应用程序，请选择添加快捷方式并添加如下所示的应用程序。
3. 选择相关区域周围的点并进行测量：按照提示操作以获得测量结果。

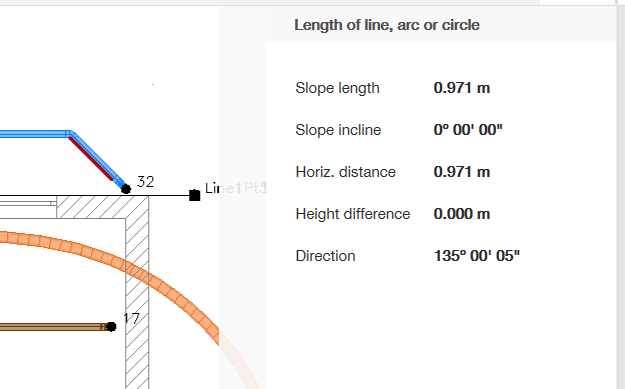

选择任意线段、弧线或圆。选中后，该段应变为红色，测量结果将显示在右侧。您也可以点击不同部分，在右侧获得它们各自的测量值。

注意：您不能选择点，并且一次只能选择一个对象。如果您想比较线段长度，请参考尺寸应用程序。

输出结果解释

“坡面长度”指的是线段的整体长度，包括如果线段两点之间存在高度差时的垂直差异。“坡面倾斜度”则显示线段的倾斜角度（如果有的话），而“高度差”测量线段最高点和最低点之间的垂直距离。最后，“方向”表示线段相对于 CAD 文件自身方向的角度。

对于圆，输出结果包含变量：半径、高度差、圆周长和面积。圆的面积以公顷为单位表示，未来版本很可能会同时显示平方米单位。此外，“高度差”指的是倾斜的或三维的圆。

对于弧线，输出结果包含变量：半径、方向、弧长和高度差。“方向”指的是从弧线起点到终点所形成的角度。例如，方向为180°的弧线表示它是一个完美的半圆。同时，高度差指标适用于倾斜的或三维的弧线。

软件的未来版本将支持在三维（倾斜）空间中绘制弧线和圆。
