创建偏移实体应用 - 使用方法

创建偏移实体应用允许您快速创建线条、圆和弧的偏移。这在例如从外墙创建内墙边界或标示石膏板轨道线时非常有用。这有助于在处理线条时保持尺寸一致性。

创建偏移实体演示

如何使用偏移实体

1. 打开您的项目：首先在您的平板电脑上打开任何项目。

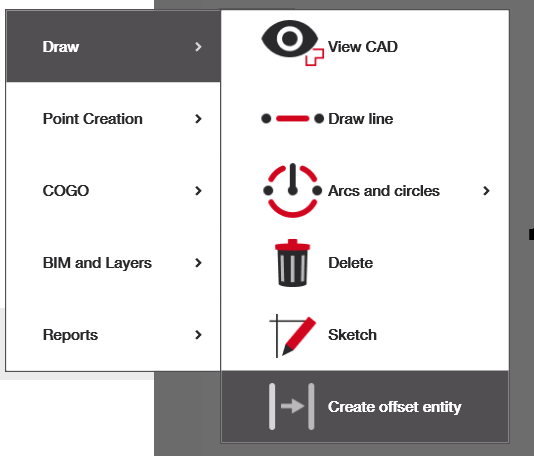

2. 打开应用程序：可以从主屏幕或CAD视图的侧边菜单中打开。
   • 如果主屏幕上没有“创建偏移实体”，您可以选择添加快捷方式并添加下面显示的应用程序，或者从导航菜单中找到它。
3. 选择对象：选择您想要操作的线条、弧或圆，工作菜单将会出现，供您定义偏移量。

对象创建

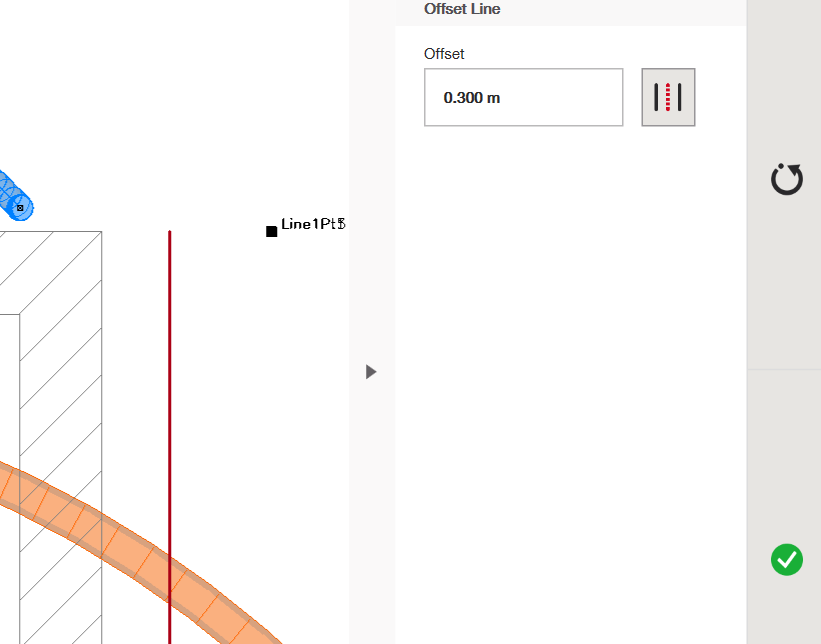

选择您想要创建偏移副本的对象。一个红色副本应出现在其右侧某处。在右上角您可以找到并更改偏移距离。以下示例中偏移距离为0.3米。这意味着新创建的线将在原始线的右侧0.3米处。要创建左侧的偏移线，您只需再次点击原始线，红线将移动到原始线左侧您选择的偏移距离。如果您第三次点击该线，偏移线将消失。

注意 - 如果需要，您可以添加负值偏移量，使偏移立即从对象左侧开始。

如果您想使用相同的偏移参数创建更多偏移对象，只需点击它们，新对象将以红色显示。创建完所有需要的对象后，点击右侧的绿色勾选标记。这些对象将变为灰色，并被添加到您的文件中。

在两条线之间创建对象

还有一个功能可以在两条平行线的中间创建一条线。首先选择偏移距离右侧的平行线选项。启用后，“偏移”框应被禁用。接着，选择第一条线，选中后该线会变为红色。然后选择第二条线，两条线中间将出现一条红色虚线。点击右侧的绿色勾选标记，这条新线将被添加到您的图纸中。

注意：这两条线必须在CAD文件中是平行的，才能使用此选项。
