弧线两点半径 - 使用方法

如果您想使用文件中的点来创建弧线，可以使用“弧线两点半径”应用程序。这对于结构布局以及在墙体、圆顶、地板平面等中创建任何弧线或曲面非常有用。如果您想基于三点创建弧线，请参见本文。

如何从三点创建弧线？

1. 打开您的项目：首先在您的平板电脑上打开任何项目。
2. 打开应用程序：可以从主屏幕或CAD视图中的侧边菜单打开。
   • 如果主屏幕没有“弧线两点半径应用程序”，请选择添加快捷方式并添加如下所示的应用程序。

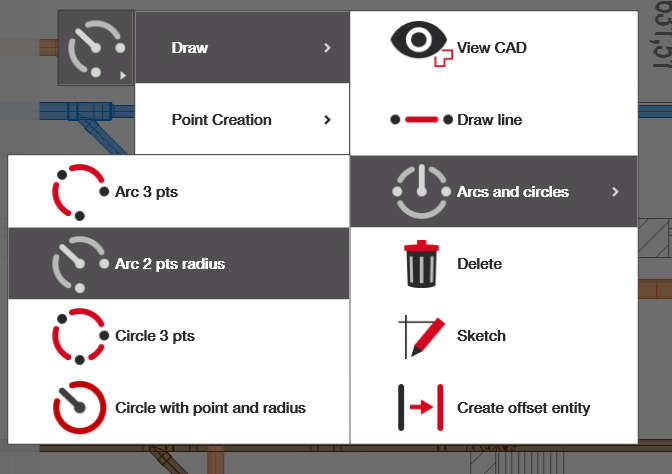

   • 从左侧菜单打开，路径为：绘图 > 弧线和圆 > 弧线三点
3. 选择两点，定义半径并创建弧线：按照提示完成操作以获得结果

选择您的两个参考点。选中后，这些点会变成红色，且会出现一条通过它们的曲线。如果您想取消选择某个点或重新开始，只需再次点击已选中的点即可。

定义半径/方向

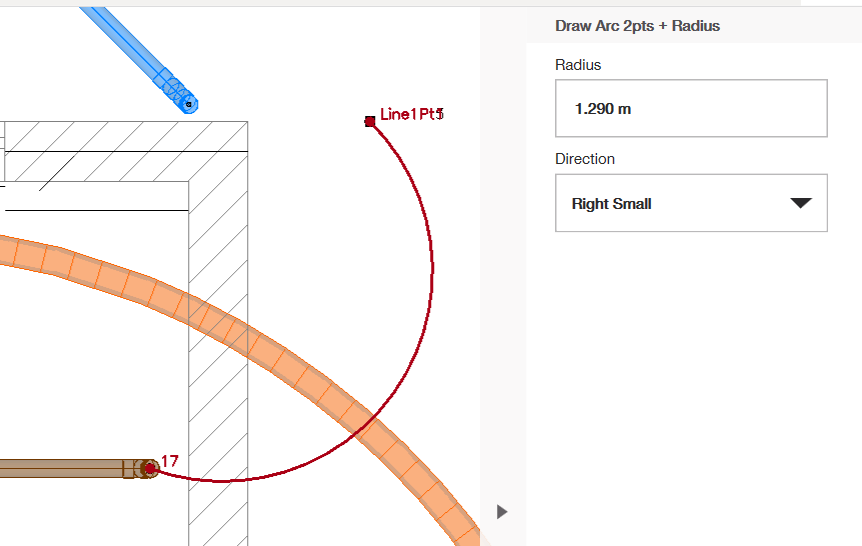

 要更改曲线的半径和方向，您可以查看右侧菜单。在“半径”下，您可以输入所需半径的长度。在“方向”下，您可以选择四个选项之一：右小，右大，左小，左大。左右选项帮助您改变曲线的方向，而大小选项决定弧线跨越较小还是较大的角度（帮助您确定曲线沿圆的延伸范围，而不改变半径）。

完成后，点击右侧的绿色勾选标记，您的新曲线将添加到绘图中。
