创建垂直点应用程序 - 使用方法

如果您想在文件中的一条线上添加点，且这些点与另一个参考点直接对齐（垂直/垂直线），此应用程序非常有用。

创建垂直点演示

如何创建或添加点到您的文件？

1. 打开您的项目：首先在您的平板电脑上打开任何项目。
2. 打开应用程序：可以从主屏幕或 CAD 视图的侧边菜单中打开。

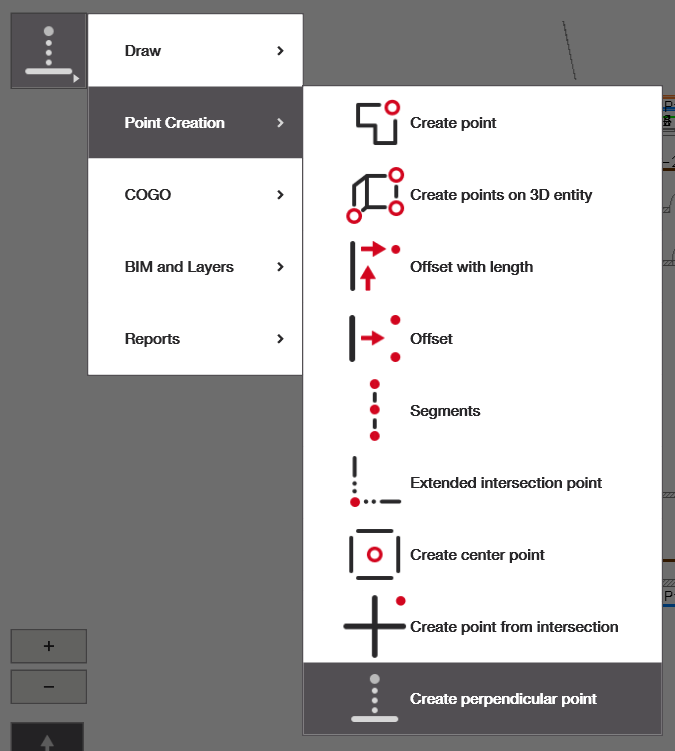

   • 如果主屏幕上没有“创建垂直点应用程序”，请选择添加快捷方式并添加下图所示的应用程序。
3. 选择点类型和对象并创建点：选择您希望放置点的位置、参考对象以及点的类型。

打开应用程序后，选择您图纸上想用作参考的点（将被投影的点）。选中后，该点应变为红色。

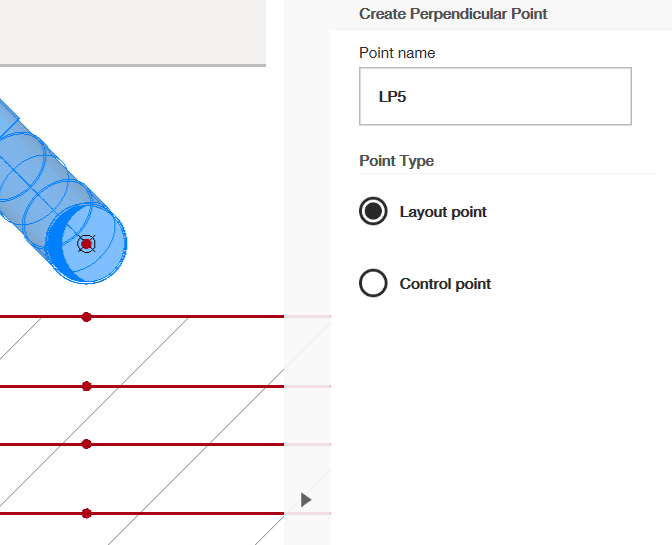

现在选择所有您希望添加垂直于参考点的点的线。这些线应变为红色，且所有选中线上的垂直点将出现。您也可以在右侧菜单中输入点的名称。

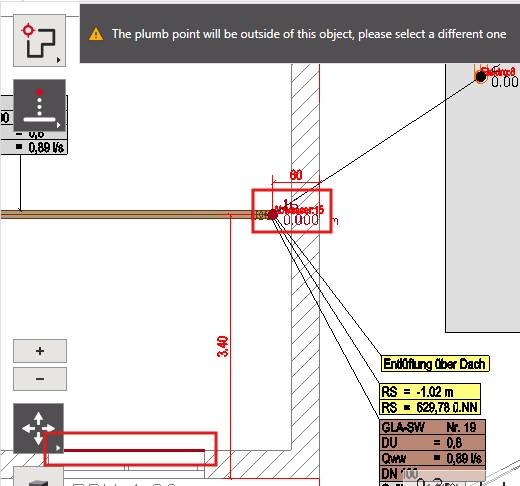

注意：您选择的线必须与该点直接对齐——软件不会在“假想”的延长线上创建点——请参见下方示例：

选中所有需要的线并创建必要的点后，点击右侧的绿色勾号。您的点将被添加到图纸中。

如果您想取消选择某个点或线，只需再次点击它，该对象将恢复原色。如果您想重置所有选择，点击屏幕右侧的灰色圆形箭头。
