模型切片器 - 使用指南

模型切片器应用程序支持对二维和三维CAD图纸进行切片，从而可以创建模型的剖面视图。

如何使用模型切片器应用程序

打开项目：首先在您的平板电脑上打开任意项目。
打开应用程序：可从主屏幕或CAD视图的侧边菜单中打开。
- 如果您的主屏幕上没有“模型切片器”应用程序，请选择添加快捷方式，并添加下图所示的应用程序。
选择方向：在屏幕右下角，选择您希望切片器操作的方向。
应用切片器：使用屏幕右侧的切片器选择CAD图纸所需的剖面区域。
- 当前激活的切片方向会以灰色方块显示在图纸上，覆盖CAD模型的尺寸范围。
- 可以组合多个方向，使切片器能够同时沿多个轴进行操作。

“模型切片器”应用程序快捷图标：

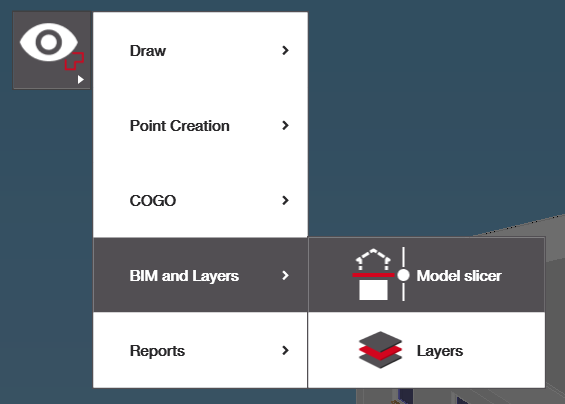

在CAD视图的侧边菜单中选择模型切片器应用程序：

切片方向在屏幕右下角选择。当前激活的方向在右侧以较深的灰色高亮显示：

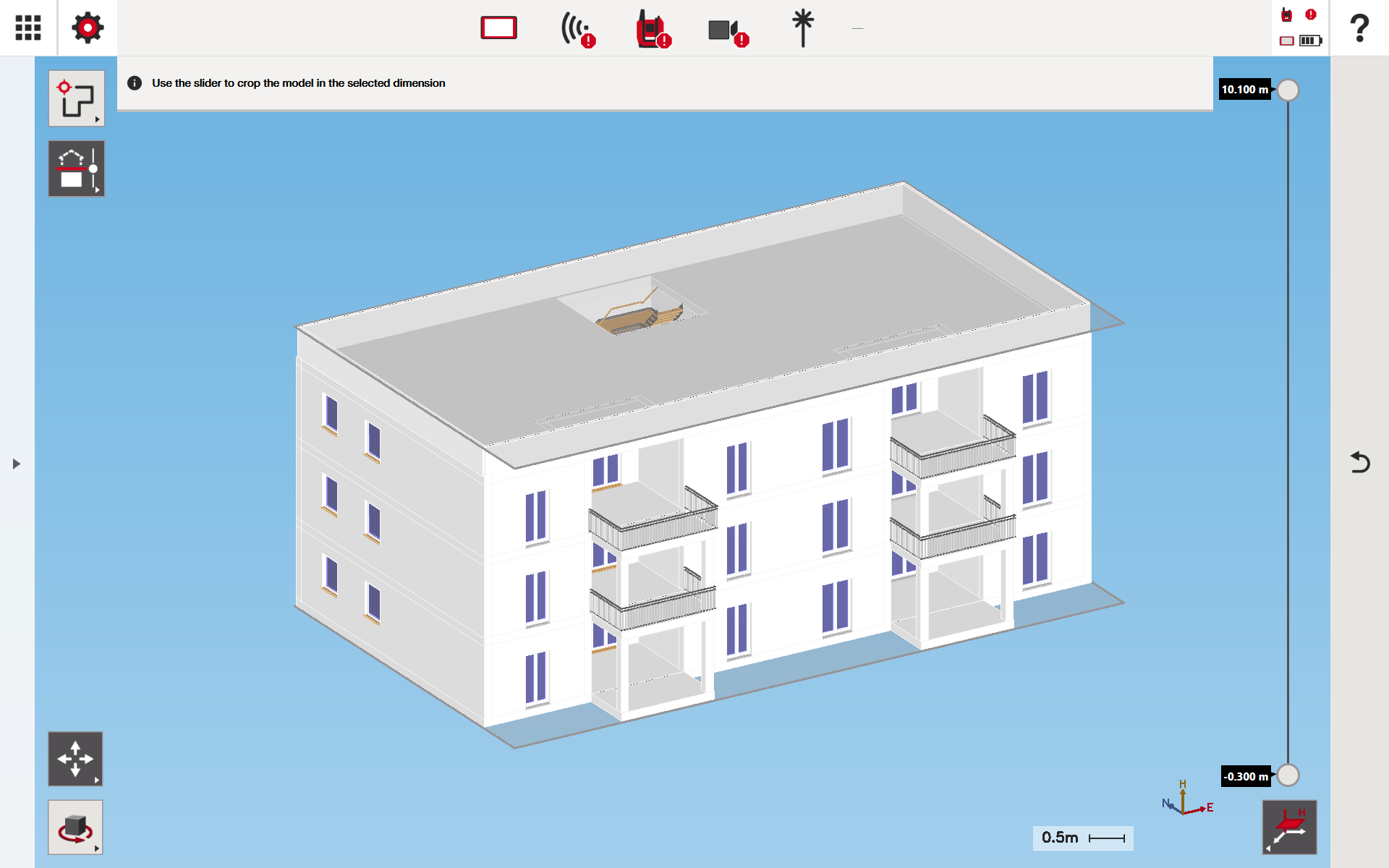

选择模型切片器应用程序后显示的CAD视图：

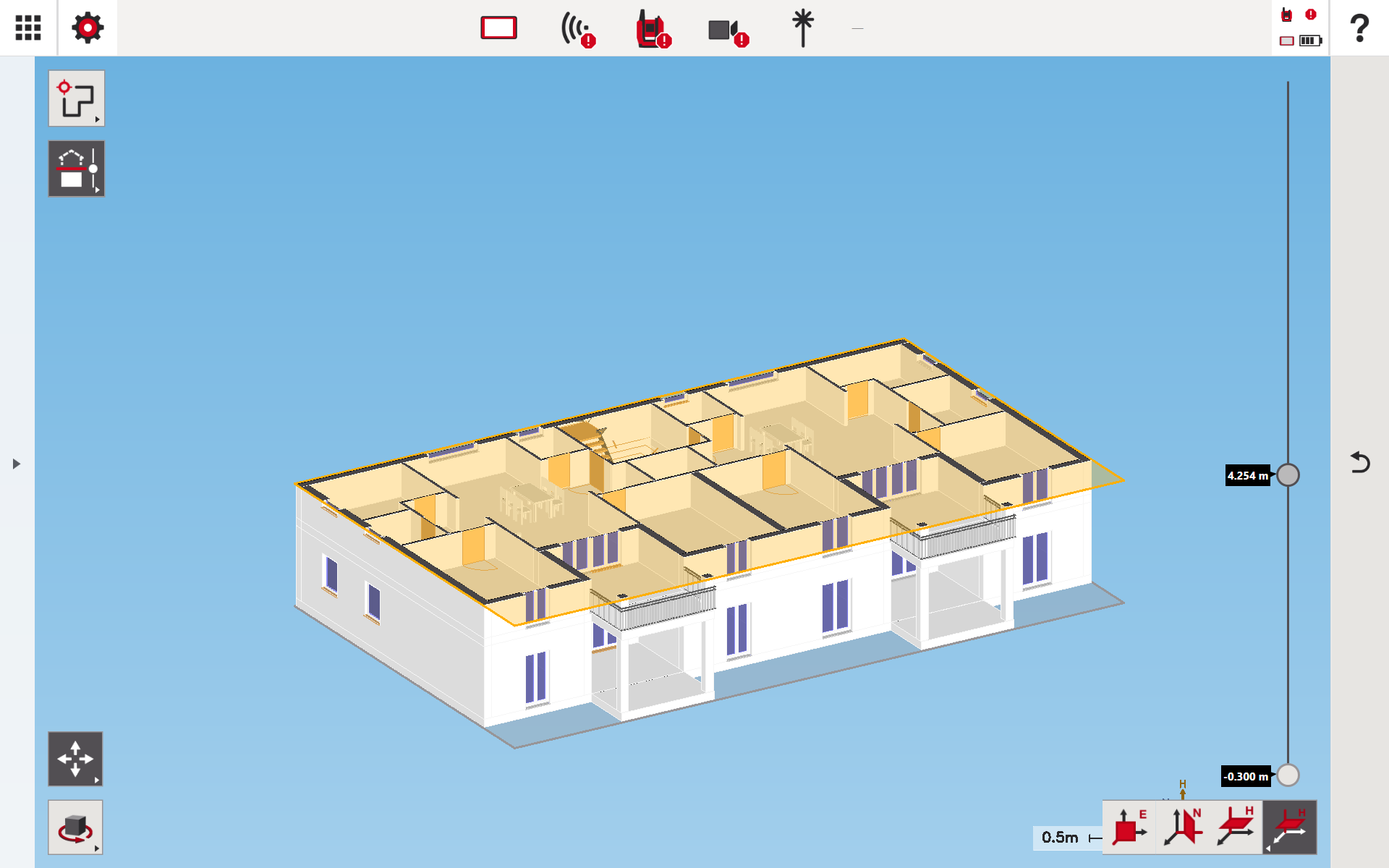

在CAD图纸的高度方向应用切片：

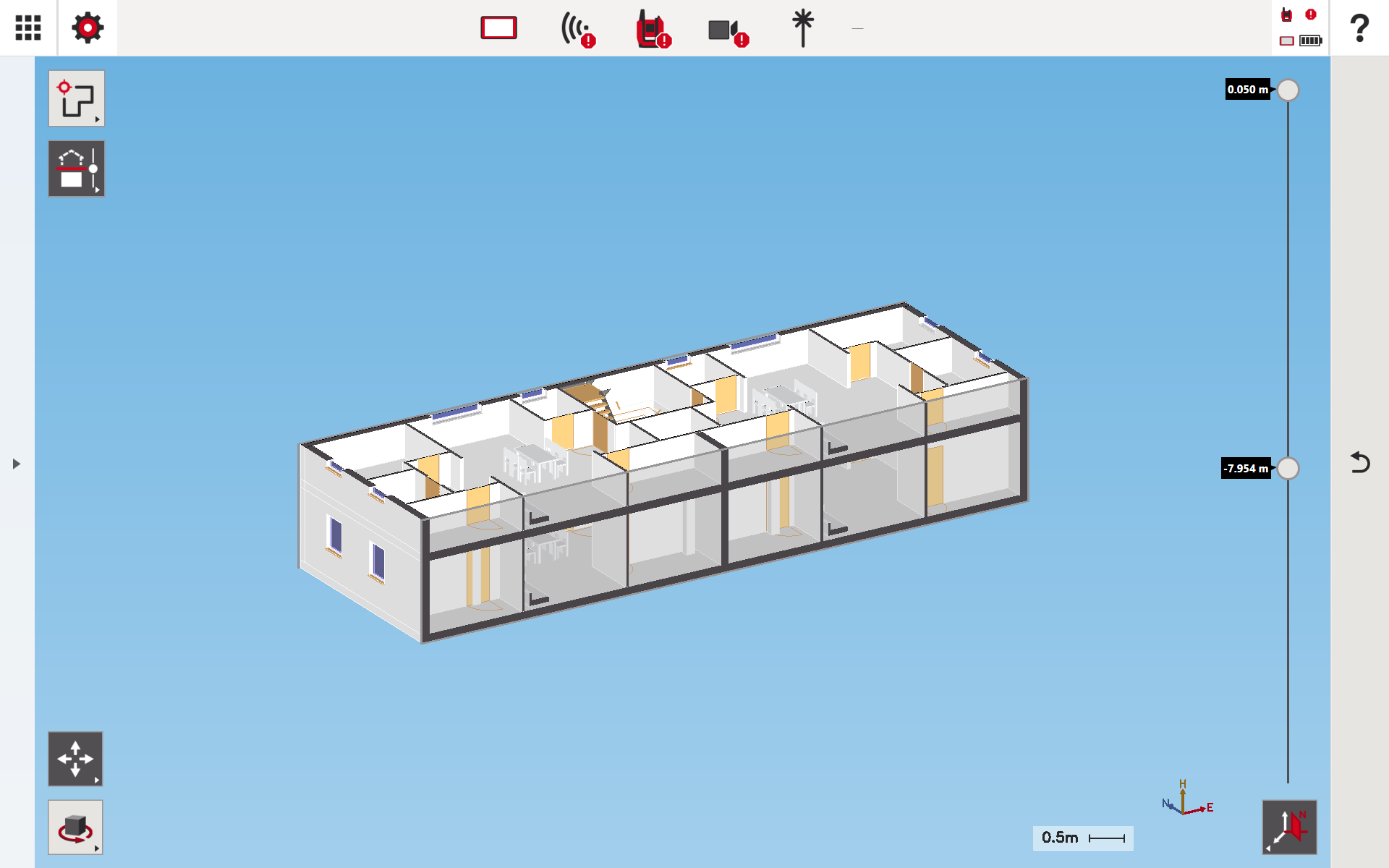

在CAD图纸的北向方向额外应用切片：

模型切片器应用程序常用于减少密集CAD图纸的视觉复杂度，聚焦于与布局或审核任务相关的特定区域或高度范围。

对于多层或叠加系统的项目，在高度方向进行切片有助于隔离单一楼层或高度范围。

此方法尤其适用于区分地下、楼板及上方作业。

在水平方向切片，能够聚焦建筑的狭窄部分。

这有助于在狭窄或重复空间中提高工作准确性。

可组合多个切片方向，创建模型的聚焦“窗口”。

此组合适用于大型建筑，只需关注一个小的工作区域。

复杂的CAD图纸在现场难以理解。模型切片器有助于简化视图。

这有助于加快决策速度，减少布局过程中的错误风险。
