坡度 - 使用方法

坡度应用程序用于测量和评估两点之间坡面的几何形状。它提供详细信息，如起点和终点高度、水平距离以及以百分比和度数表示的坡度倾斜角度。

使用坡度应用程序时，工具必须已设站。有关设站的更多信息，请参阅本文。

坡度应用演示

如何使用坡度应用程序

1. 打开您的项目：首先在平板电脑上打开任意项目。
2. 打开应用程序：从主屏幕或CAD视图的侧边菜单打开坡度应用程序。
   • 如果主屏幕上没有此应用程序，请选择“添加快捷方式”并添加坡度应用程序。
3. 选择功能
   • 在屏幕右侧，选择可用功能之一：
     • 捕捉
     • 标记
   • 每个功能在坡度工作流程中有不同的用途。

坡度应用快捷图标：

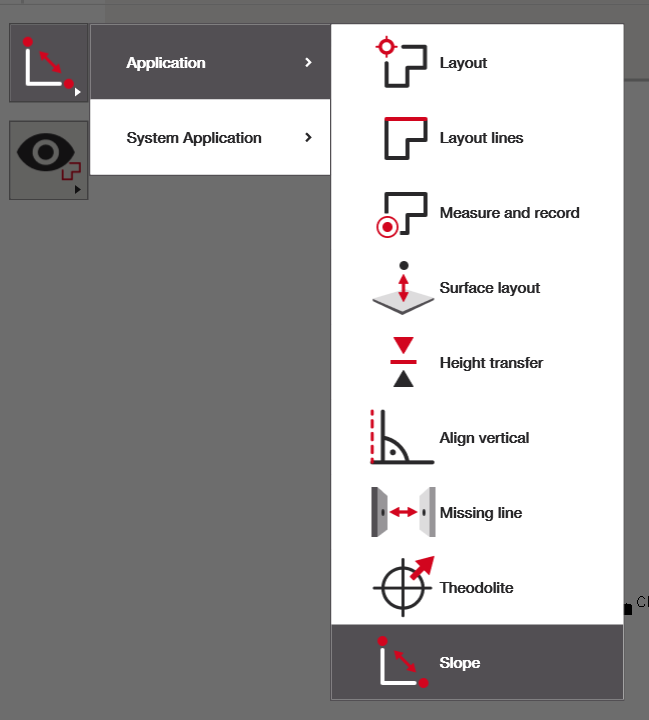

从CAD视图侧边菜单选择坡度应用程序：

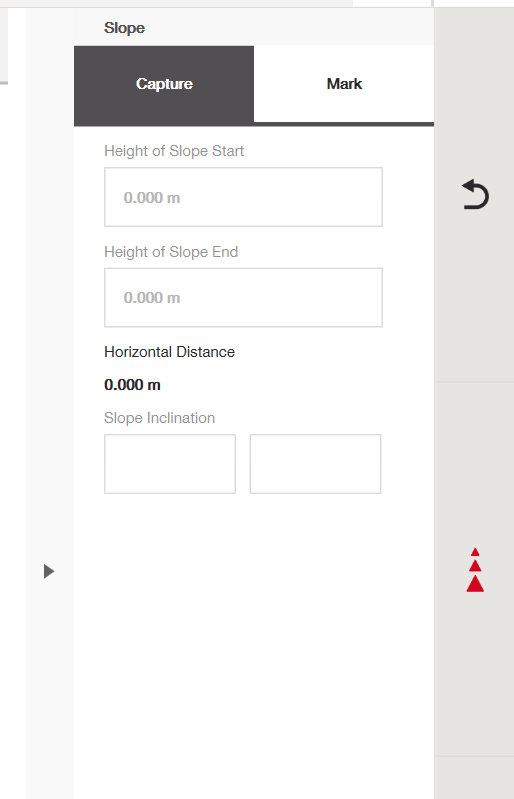

测量点和创建坡度前的CAD视图：请注意，您定义坡度的起点和终点；结果坡度等级可以是正值或负值。

如何使用捕捉功能

捕捉功能用于测量两个点并计算它们之间的坡度信息。

1. 测量起点：将相机移动到坡面的第一个点（例如，坡底）。
   • 选择三角形图标以测量并捕捉第一个点的坐标。
2. 测量终点：将相机移动到坡面的第二个点（例如，坡顶）。
   • 再次选择三角形图标以测量并捕捉第二个点的坐标。
3. 查看坡度信息：测量完两个点后，坡度信息会显示在屏幕右侧，包括：
   • 起点高度
   • 终点高度
   • 点之间的水平距离
   • 坡度倾斜百分比（%）
   • 坡度倾斜度数（°）
4. 这些信息描述了所测坡面的几何形状。

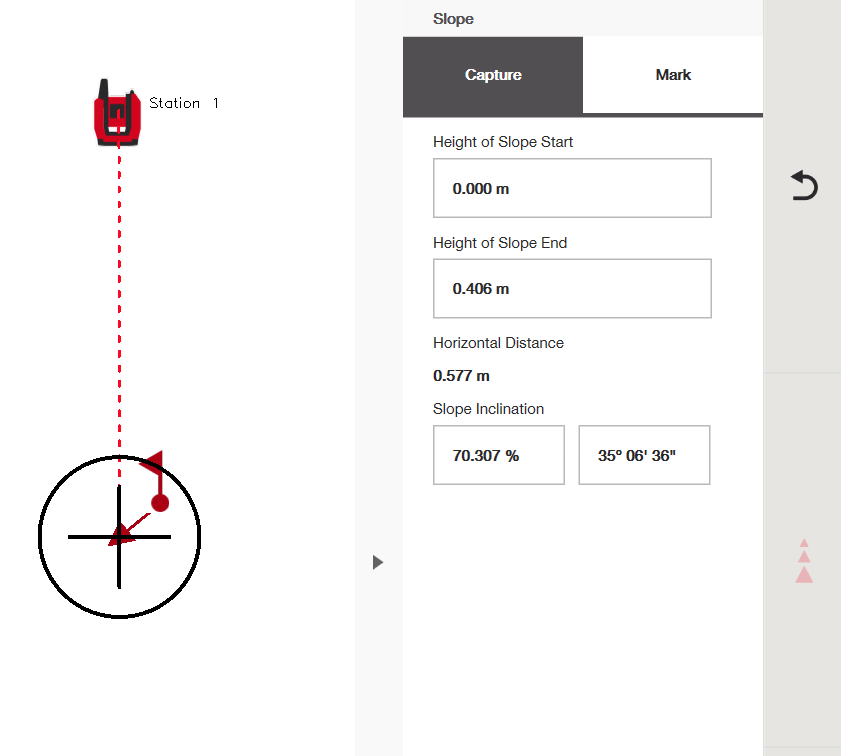

测量完两个点并创建坡度后的CAD视图：

如何使用标记功能

标记功能在捕捉坡度后使用。它允许在现场直接跟踪相对于所测坡度的点。

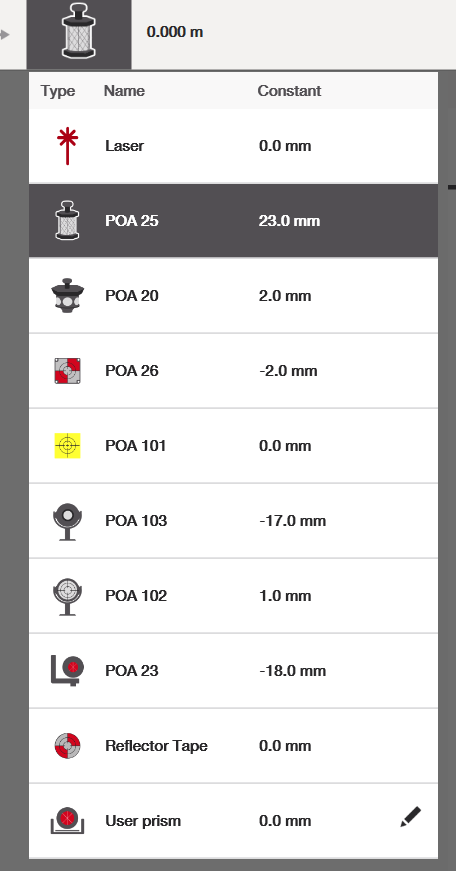

1. 选择棱镜：选择用于跟踪放样点的棱镜，并将相机锁定到该棱镜。
2. 输入棱镜高度偏移：输入从棱镜到底部测量尖端的高度偏移，以确保高度计算准确。
3. 跟踪坡度：沿坡面移动棱镜。
   • 应用程序显示当前棱镜位置与测量坡度之间的高度差
   • 该信息表明当前位置相对于坡面的高低差
4. 这允许在沿坡面作业时持续进行验证。

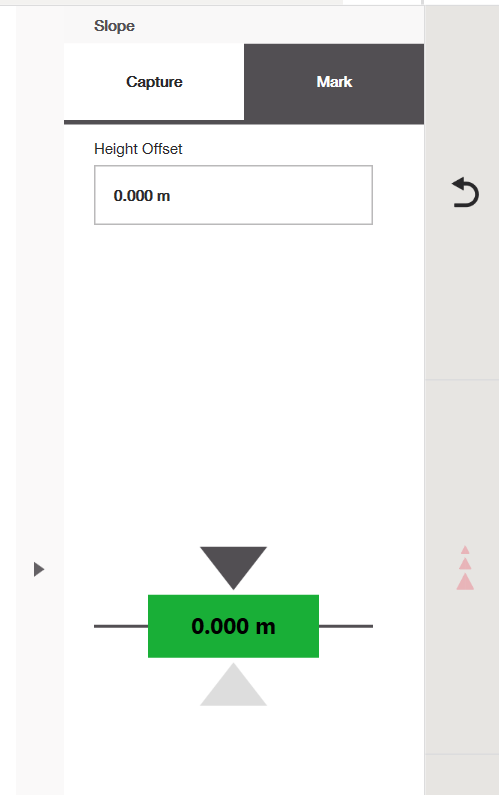

使用标记功能显示的高度差：
