经纬仪应用程序用于创建和测量相对于您的主机位置的精确水平和垂直角度。它支持基于定义的参考方向进行准确的角度测量和点的创建，适用于校准检查、网格延伸和基于角度的放样等任务。
与其他应用程序不同，经纬仪应用程序不要求工具必须设站。角度测量和点的创建是相对于您的主机位置和测量的参考点进行的，而非绝对坐标。这使得该应用适合快速角度检查和相对放样任务，无需事先设站。
下面可以观看一段该应用的演示视频：
支持的测量类型
经纬仪应用程序提供静态和实时测量，包括：
- 水平角（HA）；
- 垂直角（VA）；
- 从主机到测量点的水平距离（HD）；
- 从主机到测量点的斜距（SD）；
虽然PLT 300和PLT 400不包含垂直激光，但经纬仪应用仍可与这些工具一起使用。该应用通常与POS 150和POS 180工作流程相关联，但在PLT 300和PLT 400上同样可以完整使用，用于角度测量和基于角度的点创建。
水平角控制
- 设置HA：允许将水平角（HA）设置为特定的期望值
- 保持HA：将当前HA值传递到另一个测量点。新测量的点将保留原点先前设置的HA值。
- 旋转：将主机向左或向右旋转45°。
如何使用经纬仪应用测量点
- 打开项目：首先在平板上打开任意项目。
-
打开应用：从主屏幕或CAD视图的侧边菜单中打开经纬仪应用。
- 如果主屏幕没有该应用，选择“添加快捷方式”并添加经纬仪应用。
-
测量参考点：使用直接测量或棱镜杆测量第一个点。
- 该点作为所有角度测量和基于角度点创建的参考。
-
设置水平角（HA）：在屏幕右下角，选择L形图标进入水平角控制。
- 将HA设置为0°。
- 这将定义测量的参考点为零度方向。
- 选择右侧的勾选标记，确认后点击“确定”以更改H值。
-
测量或创建所需角度：将工具旋转到目标方向。
- 启用实时测量时，HA、VA和距离值会持续显示和更新。
- 禁用实时测量时，必须进行一次测量才能显示角度和距离值。
-
创建特定角度：
- 使用箭头控制旋转方向
- 每按一次箭头，方向旋转45°
- 继续调整直到达到所需角度
- 一旦设置好所需角度，即可按需测量和记录点。
经纬仪应用快捷图标：

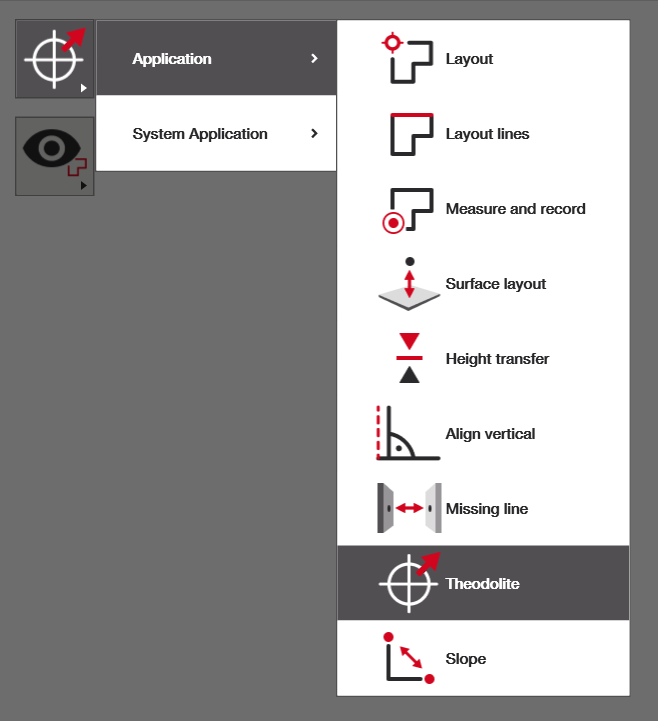

从CAD视图侧边菜单选择经纬仪应用：
选择经纬仪应用后显示的CAD视图示例：

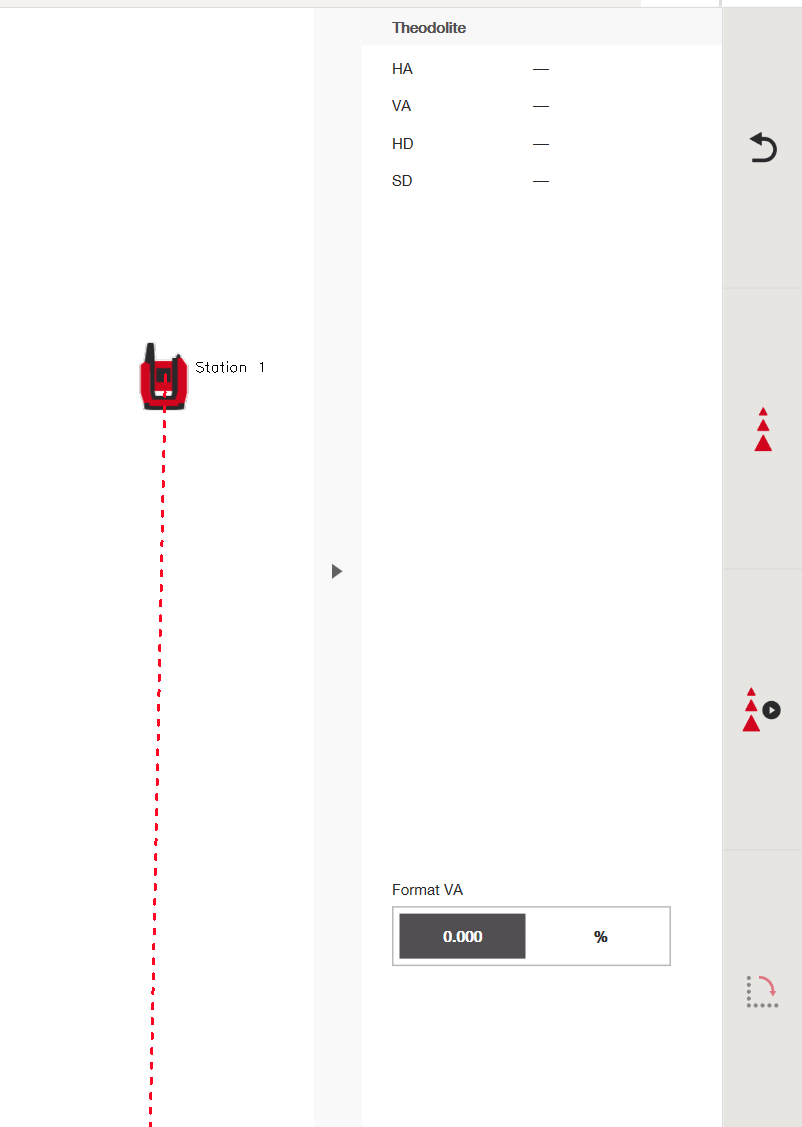

测量第一个参考点后显示的CAD视图示例（水平角（HA）、垂直角（VA）、从主机到测量点的水平距离（HD）、从主机到测量点的斜距（SD））：
用于访问水平角（HA）控制的L形图标：

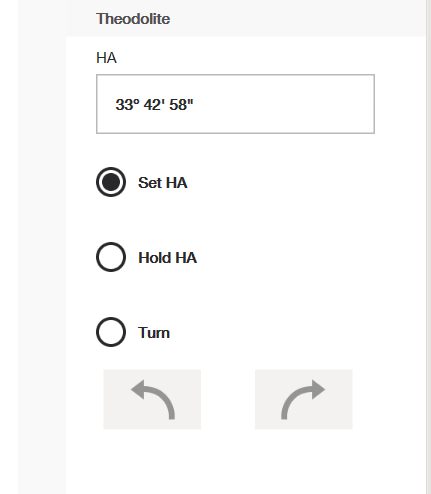

水平角控制标签（设置HA：允许将水平角（HA）设置为特定值。保持HA：将当前HA值传递到另一个测量点。新测量点将保留原点先前设置的HA值。旋转：将主机向左或右旋转45°。）
更改水平角（HA）确认界面：

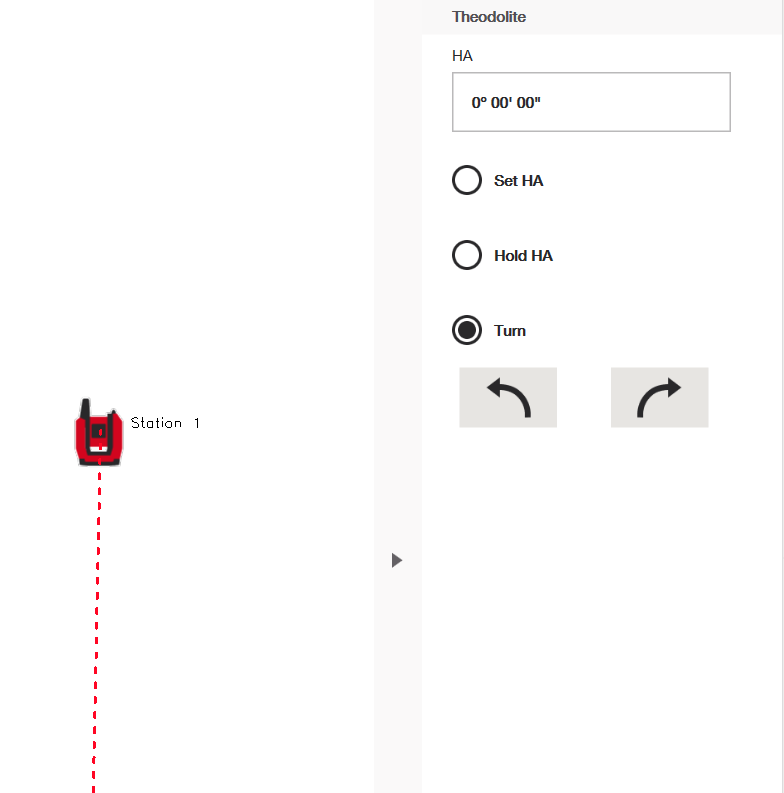

更新HA后水平角控制标签：

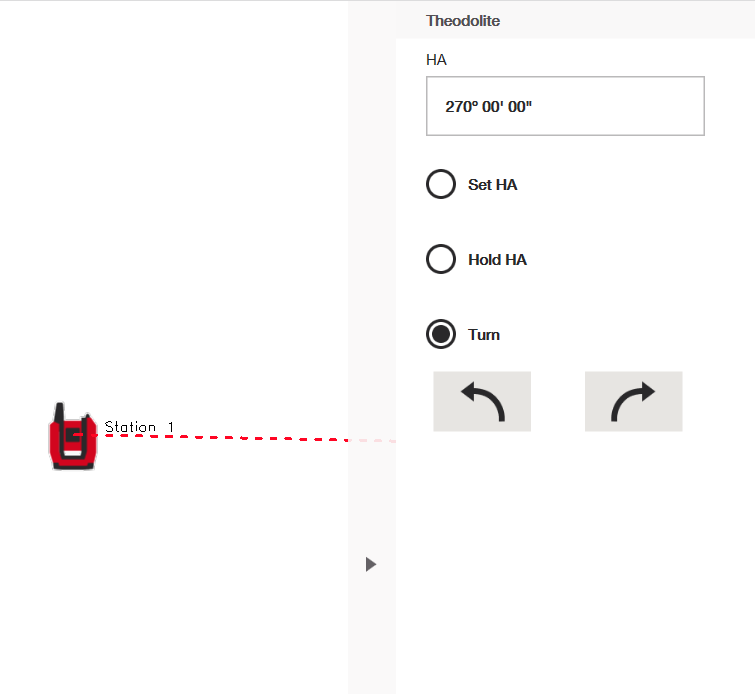

旋转角度90°后水平角控制标签：
经纬仪应用使用示例
示例1：测量两点之间的角度
该应用可用于测量两个已知点之间的角度。
- 测量第一个点并设置为HA = 0°
- 旋转朝向第二个点
- 读取两点之间的水平角和垂直角
（根据实时测量设置，实时显示或测量后显示）
这对于校准验证和角度检查非常有用。
示例2：创建90°垂直线
经纬仪应用可用于从已知参考创建垂直方向。
- 测量参考点
- 设置HA = 0°
- 将方向旋转90°
- 沿垂直线测量或记录点
该流程常用于方正放样及建立垂直特征。
示例3：网格线延伸
当部分几何信息可用时，可以延伸网格线。
- 将工具（通常是POS 150或180）直接放置在网格交点上
- 测量沿已知网格线的第二个点
- 根据需要旋转方向（例如90°）
- 沿延伸的网格线测量或记录点
当现场网格交点部分被遮挡或缺失时，这非常有用。
示例4：检查安装对齐
经纬仪应用可用于验证已安装构件的对齐情况。
- 使用现有特征定义参考方向
- 旋转朝向已安装构件
- 将测量角度与预期值进行比较
支持无需设站的快速质量控制检查。
示例5：创建角度放样点
可基于参考方向创建角度点。
- 测量参考点
- 设置HA = 0°
- 旋转到所需角度（例如45°或135°）
- 沿该方向测量并记录点
适用于斜墙、坡道或非正交放样。
示例6：无坐标的相对定向
在项目早期阶段或改造情况下，经纬仪应用可在无定义坐标系时使用。
- 测量已知物理参考
- 将其用作方向基线
- 相对于该方向测量或创建点
即使无绝对定位，也能实现高效工作。
